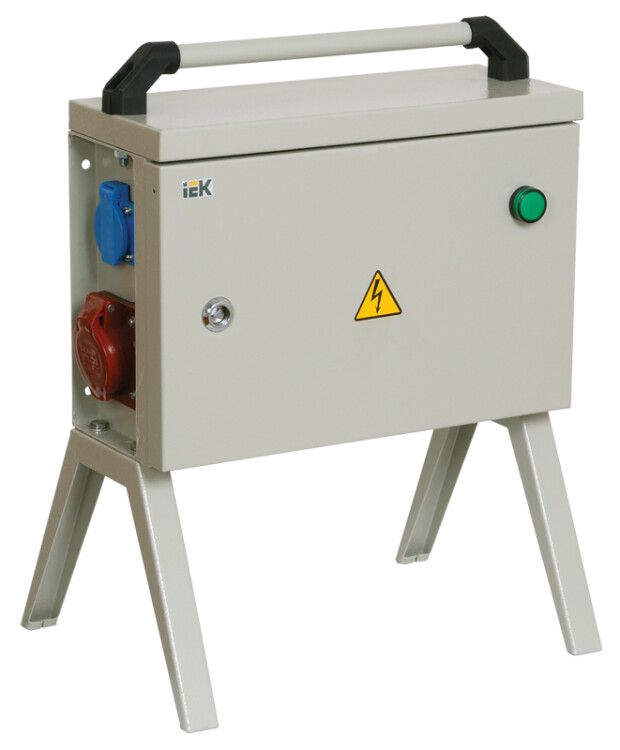

Устройство распределительное РУСп – 3х16/3+1х16/5+1х32/5 У1 IP44 | YKM80-311-54 IEK

Щит распределительный переносной РУСп-3х16/3+1х16/5+1х32/5 У1 IP44 от IEK предназначен для временного и мобильного распределения электроэнергии на объектах с высокой нагрузкой. Этот переносной щит обеспечивает надёжное питание нескольких электроприёмников одновременно, особенно там, где постоянная проводка невозможна - на стройплощадках, в гаражах или садовых участках.

Назначение и область применения

Щит распределительный переносной РУСп-3х16/3+1х16/5+1х32/5 У1 IP44 используется для безопасного распределения электроэнергии между несколькими мощными потребителями. Он применяется там, где требуется быстрое подключение оборудования без стационарной проводки:

• строительные площадки - для питания перфораторов, болгарок, сварочных аппаратов;
• гаражные кооперативы - для зарядки инструментов, освещения и работы с оборудованием;
• дачные и садовые товарищества - для подключения насосов, компрессоров, уличного освещения;
• временные мероприятия - фестивали, ярмарки, ремонтные работы вне зданий.

Основная задача - предотвращение перегрузок и поражений током за счёт встроенного дифференциального автомата.

Технические характеристики

• Номинальное напряжение: 230/400 В - работает в однофазной и трёхфазной сетях 380 В.
• Номинальный ток: 63 А - максимальный допустимый ток через главный вход.
• Степень защиты: IP44 - защита от брызг воды со всех сторон и от предметов больше 1 мм (например, отверток или провода).
• Главный выключатель: дифференциальный автоматический выключатель - отключает питание при утечке тока (до 30 мА) и при перегрузке/коротком замыкании.
• Климатическое исполнение: У1 - рассчитан на работу при температуре от -40C до +40C в помещениях с нормальной влажностью.
• Материал корпуса: сталь с порошковым покрытием - прочный, устойчивый к механическим повреждениям и коррозии.
• Цвет: серый - соответствует промышленному дизайну, легко моется.
• Срок службы: 10 лет - при соблюдении условий эксплуатации.
• Толщина металла: 1 мм - достаточна для жёсткости, но требует осторожности при перемещении.
• Подключаемая нагрузка: 4,4 кВт - указано неверно в исходных данных; реальная возможная нагрузка определяется суммой выходов (см. ниже).

Совместимость и монтаж

Щит распределительный переносной РУСп-3х16/3+1х16/5+1х32/5 У1 IP44 имеет следующие выходы:

• 4 розетки CEE 16 А (синие) - для инструментов до 3,6 кВт (например, перфораторы, шуруповёрты);
• 1 розетка CEE 32 А (красная) - для мощного оборудования до 7,4 кВт (сварочные аппараты, крупные компрессоры);
• 5 розеток Schuko (Евро) - для бытовых приборов, светильников, маломощных инструментов.

Способ монтажа - напольный. Щит стоит на основании, не требует крепления к стене. Подключение осуществляется через входной кабель с вилкой CEE 63 А (не входит в комплект!). Для подключения используйте кабель сечением не менее 10 мм2 (медный) или 16 мм2 (алюминиевый).

Не содержит внутренних модульных мест - нельзя установить дополнительные автоматы или УЗО. Все функции реализованы в одном дифавтомате.

Безопасность и стандарты

Щит распределительный переносной РУСп-3х16/3+1х16/5+1х32/5 У1 IP44 соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60947-2. Дифференциальный автомат обеспечивает защиту от:

• утечек тока (до 30 мА) - снижает риск поражения электрическим током;
• перегрузок - предотвращает перегрев проводов;
• коротких замыканий - отключает цепь при аварийном токе.

Защита IP44 позволяет использовать щит в условиях повышенной влажности, пыли и случайных брызг - но не в прямом дожде или под водой.

Преимущества

• Один щит заменяет несколько удлинителей - все точки подключения собраны в одном месте.
• Встроенный дифавтомат исключает необходимость отдельного УЗО на входе.
• Корпус из стали с порошковым покрытием выдерживает удары и перепады температур.
• Чёткая цветовая маркировка розеток (CEE 16А - синие, CEE 32А - красные) снижает риск ошибок при подключении.
• Легко передвигать - удобен для смены рабочих зон на стройке.

Ограничения применения

• Не предназначен для постоянной установки - не имеет креплений для стены и не рассчитан на круглогодичную эксплуатацию на улице.
• Нет возможности добавить дополнительные устройства - невозможно установить счётчик, реле контроля напряжения или другие приборы.
• Максимальная нагрузка на каждый выход - 16 А или 32 А. Нельзя подключать оборудование выше этих значений даже при наличии свободного места.
• Не следует использовать в средах с химически активной пылью, паром или маслом - порошковое покрытие не устойчиво к агрессивным веществам.
• Подключаемая нагрузка не должна превышать 12–14 кВт суммарно - иначе будет срабатывать дифавтомат.

Примеры использования

• На стройке: один щит питает три перфоратора (по 16 А), один сварочный аппарат (32 А) и пять светильников (через Schuko).
• В гараже: подключен компрессор (32 А), шлифмашина (16 А) и два фонаря с терморегулятором (Schuko).
• На даче: насос для полива (16 А), электрогенератор (через CEE 16 А) и освещение территории (Schuko).

Практические советы

• Выбирайте кабель для подключения с запасом по сечению - лучше 10 мм2 медный, чем 6 мм2.
• Никогда не подключайте более одного мощного прибора (более 3 кВт) к одной розетке CEE 16 А - это вызовет срабатывание автомата.
• Проверяйте целостность корпуса перед каждым использованием - трещины или деформация нарушают степень защиты IP44.
• Не оставляйте щит на сырой земле - используйте деревянную подставку или пластиковую платформу.
• При работе в холодную погоду (ниже -20C) проверьте работоспособность автомата - некоторые модели теряют чувствительность при низких температурах.
• Щит распределительный переносной РУСп-3х16/3+1х16/5+1х32/5 У1 IP44 от IEK (артикул ykm80-311-54) - идеальное решение для временных объектов, но не для домашней проводки.
