Устройство распределительное РУСп – 3х16/3+1х16/5 У1 IP44 | YKM80-310-54 IEK

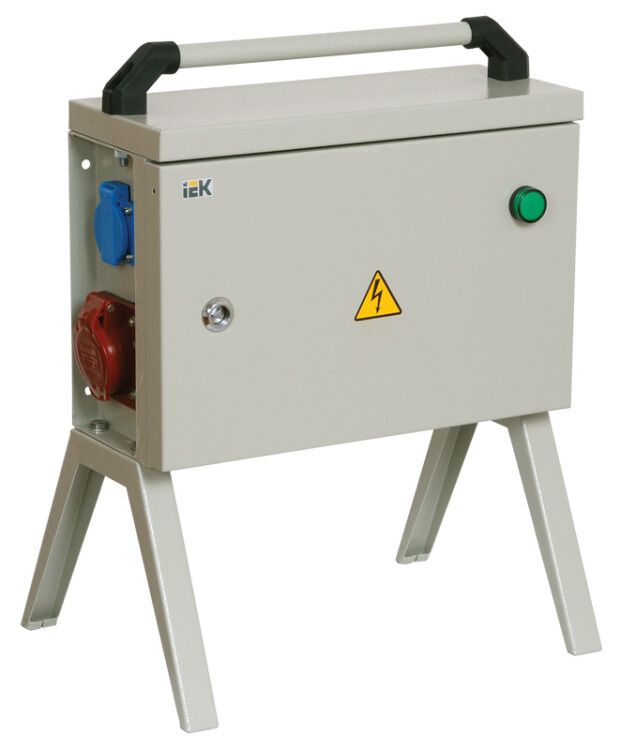

Щит распределительный переносной РУСп-3х16/3+1х16/5 У1 IP44 от IEK предназначен для временного и мобильного распределения электроэнергии на объектах с высокой влажностью, пылью или жесткими условиями эксплуатации. Этот переносной щит обеспечивает надёжное питание нескольких электроприёмников через защищённые розетки и оснащён дифференциальным автоматом для безопасности.

Назначение и область применения

Щит распределительный переносной РУСп-3х16/3+1х16/5 У1 IP44 используется там, где требуется временное, мобильное и безопасное подключение электрооборудования. Он подходит для:

• строительных площадок - питание перфораторов, болгарок, светильников;
• гаражных кооперативов - подключение сварочных аппаратов, компрессоров;
• дачных участков и садовых товариществ - запитка насосов, инструментов, освещения;
• ремонтных работ в помещениях с повышенной влажностью - подвалы, бассейны, фасадные работы.

Не предназначен для постоянной установки в зданиях или промышленных цехах с жёстким графиком эксплуатации.

Технические характеристики

• Номинальное напряжение: 230/400 В - работает в однофазной и трёхфазной сетях 380 В.
• Номинальный ток: 40 А - максимальная нагрузка на входе, соответствует классическим промышленным контурам.
• Степень защиты: IP44 - защита от брызг воды со всех сторон и от предметов более 1 мм (пыль частично задерживается).
• Количество розеток CEE 16А: 4 шт. - стандартизованные промышленные разъёмы для мощных приборов.
• Количество розеток SCHUKO: 4 шт. - совместимы с бытовой техникой и инструментом Европы.
• Главный выключатель: дифференциальный автомат - отключает питание при утечке тока (до 30 мА) и перегрузке.
• Материал корпуса: сталь 1 мм - прочный, устойчив к механическим повреждениям, но требует осторожного обращения.
• Климатическое исполнение: У1 - рассчитан на работу при температуре от −40C до +40C, в условиях умеренного климата.
• Способ монтажа: напольный - стоит на полу, имеет устойчивую основу, не требует крепления.
• Срок службы: 10 лет - при соблюдении условий эксплуатации и регулярном осмотре контактов.
• Цвет: серый - стандартный цвет промышленного оборудования, не выгорает на солнце.

Замечание: указана подключаемая нагрузка 2,8 Вт - вероятно, опечатка. Реальная допустимая мощность - до 9,2 кВт (при 40 А × 230 В).

Совместимость и монтаж

Щит распределительный переносной РУСп-3х16/3+1х16/5 У1 IP44 подключается к сети через кабель с медными жилами сечением не менее 6 мм2. Кабель заводится в нижний ввод, который закрывается герметичной пробкой. Монтаж не требует специальных инструментов - достаточно отвертки для затяжки клемм. Все розетки установлены на передней панели, доступны для подключения даже при работе устройства. Корпус не имеет крепёжных отверстий для стен - он предназначен исключительно для напольного размещения.

Безопасность и стандарты

Щит соответствует требованиям ГОСТ Р 51321.1–2007 и ГОСТ Р 50030.2–2010. Дифференциальный автомат обеспечивает защиту от поражения током при утечке более 30 мА. IP44 позволяет использовать устройство на открытых площадках при дожде или влажной среде, но не рекомендовано для погружения в воду или воздействия струй под давлением. Наличие металлического корпуса требует обязательного заземления - клемма заземления есть внутри, её нужно подключить к системе заземления объекта.

Преимущества

• Высокая степень защиты IP44 - надёжна в сыром и пыльном воздухе.
• Комбинированный набор розеток - одновременно поддерживаются и промышленные (CEE), и бытовые (SCHUKO) приборы.
• Встроенный дифавтомат - экономит время на установку отдельного УЗО и автомата.
• Прочная стальная конструкция - выдерживает удары и перевозку на стройплощадке.
• Легкий доступ к контактам - все элементы расположены спереди, удобно обслуживать без демонтажа.

Ограничения применения

• Не предназначен для постоянной установки - не имеет креплений для стен и не рассчитан на круглосуточную нагрузку.
• Нет розеток CEE 32А или 63А - нельзя подключать оборудование мощнее 3,6 кВт на одну точку (например, большие сварочные аппараты).
• Нет места для измерительных приборов - невозможно контролировать потребление тока или напряжения в реальном времени.
• Толщина стали 1 мм - при сильных ударах возможна деформация; не следует использовать в местах с активным движением техники.
• Не подходит для взрывоопасных зон - не имеет взрывозащиты (Ex-маркировки).

Примеры использования

• На стройке: четыре болгарки, два перфоратора и один светильник подключены одновременно - щит справился благодаря четырём CEE-розеткам и дифавтомату.
• На даче: зимой подключен теплогенератор, насос и зарядка для инструментов - SCHUKO-розетки обеспечивают совместимость с бытовой техникой.
• В гараже: сварочный аппарат (через CEE) и компрессор (через SCHUKO) работают параллельно - дифавтомат предотвращает аварию при замыкании.

Практические советы

• Выбирайте кабель питания с сечением не меньше 6 мм2 - меньшее сечение вызовет нагрев и выход из строя.
• Проверяйте плотность затяжки клемм каждые 3 месяца - особенно после перемещений щита.
• Не используйте адаптеры и удлинители между щитом и оборудованием - это снижает уровень защиты IP44.
• При хранении - держите щит в сухом месте, закройте розетки крышками, чтобы не попадала влага.
• При использовании в холодную погоду - проверьте эластичность кабеля, так как пластик становится хрупким ниже −20C.
• Артикул ykm80-310-54 - сохраняйте его при заказе запчастей или при необходимости замены дифавтомата.
