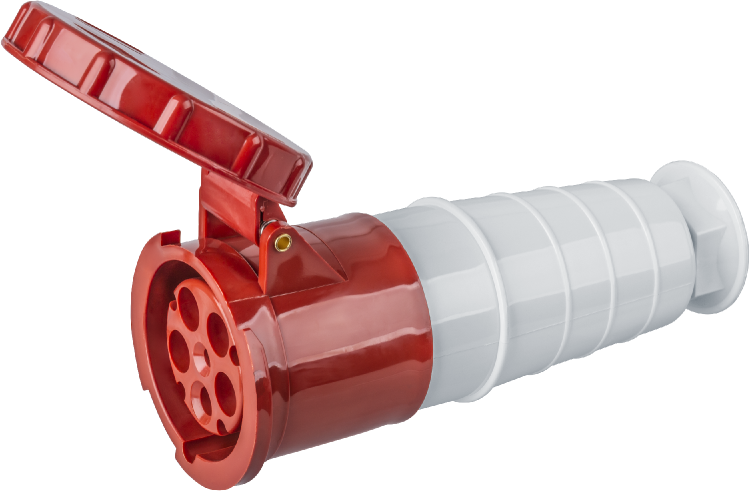

Розетка переносная 63А 3P+N+PE IP54 14 311 NCA-SR235-63-380 Navigator 14311

Розетка переносная Navigator NCA-SR235-63-380 предназначена для временного подключения мощного оборудования на объектах со средней нагрузкой и повышенными требованиями к защите от внешних воздействий. Устройство обеспечивает надёжное соединение трёх фаз, нуля и заземления при работе в условиях пыли и брызг воды.

Назначение и область применения

Розетка переносная Navigator NCA-SR235-63-380 используется там, где требуется передвижной доступ к сети 400 В с высокой мощностью - например, на стройплощадках, в цехах, на открытых площадках или при обслуживании крупного оборудования. Она подходит для подключения сварочных аппаратов, компрессоров, насосов, станков и других устройств, потребляющих до 63 А. Благодаря степени защиты IP54, её можно применять во влажных и запылённых помещениях, а также на улице при условии, что она не находится под прямым дождём или потоком воды.

Технические характеристики

• Максимальный ток: 63 А - позволяет работать с оборудованием мощностью до ~44 кВт при 400 В;
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N) и защитное заземление (PE);
• Номинальное напряжение: 400 В - соответствует трёхфазным сетям 230/400 В;
• Степень защиты: IP54 - защита от пыли (не полностью герметична, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Тип подключения: винтовые клеммы - обеспечивают прочное и долговечное соединение проводов без необходимости специального инструмента;
• Материал корпуса: пластик - устойчив к механическим повреждениям, химически инертен, не проводит ток;
• Тип кабельного ввода: уплотнительная гайка - позволяет плотно закрепить кабель любого диаметра, исключая выдергивание и просачивание влаги;
• Оrientация подключения: прямолинейная - кабель входит прямо в розетку, снижая риск изгиба и перегрузки на месте входа;
• Положение заземляющего контакта: 6 часов - контакт расположен в нижней части штекера, что соответствует стандартному расположению в европейских системах;
• Цвет: красный - визуально отличается от бытовых розеток, сигнализирует о высокой мощности и опасности.

Совместимость и монтаж

Розетка переносная Navigator NCA-SR235-63-380 совместима с любыми штепселями стандарта IEC 60309, имеющими аналогичную конфигурацию (5-pin, 63 A, blue colour code). Для установки необходимо:

• Подготовить кабель с жилами подходящего сечения (минимум 16 мм2 для меди при 63 А);
• Зачистить концы проводов на 10–12 мм;
• Закрепить провода в винтовых клеммах согласно маркировке (L1, L2, L3, N, PE);
• Затянуть уплотнительную гайку так, чтобы кабель был надёжно зажат, но без деформации изоляции;
• Не допускать перегибов кабеля у входа - это предотвращает повреждение жил и выход из строя устройства.

Обязательно проверьте соответствие посадочного диаметра кабеля - уплотнительная гайка рассчитана на диаметры от 8 до 16 мм.

Безопасность и стандарты

Розетка переносная Navigator NCA-SR235-63-380 соответствует международному стандарту IEC 60309 для промышленных соединителей. Конструкция исключает случайное подключение к бытовым розеткам благодаря цвету, форме и размеру контактов. Защита IP54 снижает риск поражения током при работе в сложных условиях. Однако устройство не предназначено для постоянной эксплуатации - рекомендуется использовать только как временное решение.

Преимущества

• Высокая степень защиты IP54 делает её пригодной для использования вне помещений и в сырых местах;
• Простая и надёжная система винтовых клемм - не требует пайки или опрессовки;
• Чёткая цветовая и конструктивная маркировка минимизируют ошибки при подключении;
• Прямолинейная ориентация кабеля снижает механический износ и увеличивает срок службы;
• Красный цвет служит сигналом опасности - помогает избежать путаницы с бытовыми розетками.

Ограничения применения

• Не предназначен для постоянной установки - не имеет креплений для стен или щитов;
• Не следует использовать в условиях постоянного погружения в воду или под струёй воды - IP54 не гарантирует герметичность при направленном напоре;
• Не работает при температуре ниже –25 C - материал корпуса становится хрупким;
• Не совместим с однофазными или маломощными штепселями - нельзя вставлять 16 А или 32 А вилки, они просто не войдут;
• Не рекомендуется использовать в агрессивных химических средах - пластик не устойчив к растворителям и маслам.

Примеры использования

• Передвижная сварочная установка на стройке;
• Компрессор на автосервисе;
• Насос для откачки воды на дренажной яме;
• Электроинструменты на распределительной станции;
• Временные осветительные системы на мероприятиях под открытым небом.

Практические советы

• Перед каждым использованием проверяйте целостность изоляции, состояние клемм и затяжку уплотнительной гайки;
• Используйте только кабели с медными жилами сечением не менее 16 мм2 - алюминий не подходит;
• Не оставляйте розетку переносную Navigator NCA-SR235-63-380 на мокром грунте - поднимайте её на подставку;
• При длительной эксплуатации контролируйте нагрев - если корпус сильно горячий, значит, есть перегрузка или плохой контакт;
• Храните в сухом месте, избегая прямых солнечных лучей - ультрафиолет со временем старит пластик.
