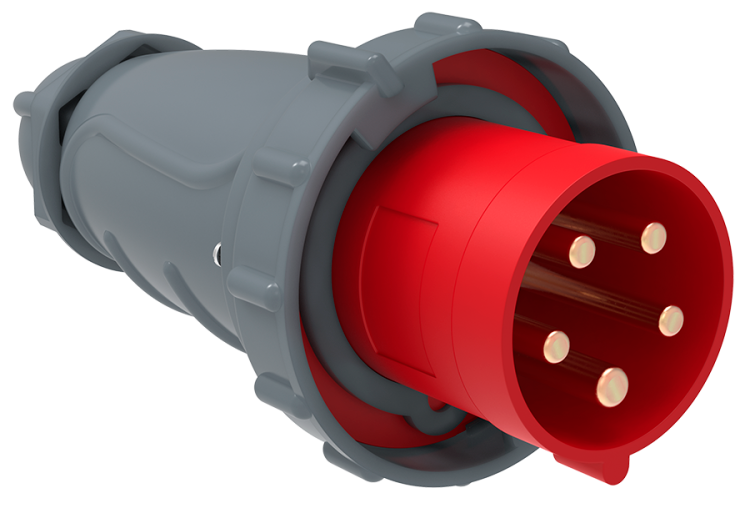

Вилка переносная ССИ-035 63А-6ч/200/346-240/415В 3Р+РЕ+N IP67 MAGNUM | PSN02-063-5 IEK

Вилка переносная кабельная 63А 3Р+РЕ+N 6ч/200/346-240/415В IP67 ССИ-035 от бренда IEK - прочный и защищённый разъём для подключения мощного оборудования в сложных условиях. Разработана в серии MAGNUM, эта вилка обеспечивает надёжное соединение даже при повышенной нагрузке, пыли и влаге.

Назначение и область применения

Вилка 63А предназначена для подключения мобильного и промышленного оборудования с высокой мощностью. Подходит для временного электроснабжения: строительных площадок, бытовок, турбаз, выставочных комплексов, спортивных объектов. Также используется с электроинструментом, сварочными аппаратами, компрессорами, насосами и станками, требующими питание 400 В.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать оборудование до 25 кВт при напряжении 400 В
• Количество полюсов: 5 (3 фазы + PE + N) - совместима с трёхфазными сетями с заземлением и нулевым проводником
• Напряжение: 400 В (рабочий диапазон 200–415 В) - подходит для европейской и российской трёхфазной сети
• Частота: 50/60 Гц - работает в любых регионах мира
• Степень защиты: IP67 - полностью герметична от пыли; выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Положение заземляющего контакта: 6 часов - соответствует стандарту CEE, упрощает правильную установку
• Диапазон сечений кабеля: 6,0–16,0 мм2 - подходит для медных жил сечением от 6 до 16 квадратных миллиметров
• Тип подключения: винтовые клеммы - обеспечивают надёжный контакт без пайки
• Материал корпуса: термостойкий пластик - устойчив к УФ-излучению, химическим воздействиям и механическим повреждениям
• Цвет: красный - визуально отличается от других разъёмов, снижает риск ошибочного подключения
• Кабельный ввод: уплотнительная гайка - плотно фиксирует кабель, предотвращает выдергивание и попадание влаги
• Ориентация подключения: прямолинейная - удобна для прокладки кабеля вдоль поверхности
• Механическая блокировка: да - исключает случайное отключение при вибрации и нагрузках
• Гарантия: 5 лет - подтверждает долговечность и качество сборки

Совместимость и монтаж

Вилка 63А ССИ-035 совместима с розетками стандарта CEE 63A (синего цвета). Для монтажа используйте кабель с жилами 6–16 мм2. Перед подключением:

• Обесточьте сеть
• Зачистите жилы на 8–10 мм
• Закрутите винты клемм равномерно - избегайте перегрузки
• Затяните уплотнительную гайку так, чтобы кабель не двигался внутри
• Не допускайте перегиба кабеля у входа - это снижает срок службы

Подключение выполняйте только квалифицированным персоналом. Несоблюдение порядка подключения может привести к пробоям и авариям.

Безопасность и стандарты

Вилка 63А ССИ-035 соответствует требованиям IEC 60309-2 и ГОСТ Р МЭК 60309-2. Применяет принципы двойной безопасности: механическая блокировка предотвращает отсоединение под нагрузкой, а IP67 защищает от внешних факторов. Сертифицирована для работы в условиях повышенной влажности, пыли и температур от -25C до +40C.

Преимущества

• Высокая степень защиты IP67 - идеальна для открытых площадок и дождливой погоды
• Механическая блокировка - исключает самопроизвольное отключение, что важно на стройплощадках
• Красный цвет - легко распознаётся среди других разъёмов, снижает вероятность ошибки
• Винтовые клеммы - позволяют многократно переустанавливать кабели без потери качества контакта
• Произведено в России - контроль качества на всех этапах, соответствие местным условиям эксплуатации

Ограничения применения

• Не предназначен для постоянной прокладки - только для временного подключения
• Не использовать в средах с агрессивными химическими веществами (например, кислоты, растворители)
• Не рекомендуется для подключения устройств с импульсной нагрузкой выше 63 А (например, частотных преобразователей без фильтров)
• Пластиковый корпус не выдерживает длительного воздействия прямого солнечного света более 8 часов в день - возможна потеря цвета и хрупкость
• Не применяется в взрывоопасных зонах - не имеет взрывозащиты

Примеры использования

• Подключение сварочного аппарата на стройке
• Электропитание воздушного компрессора на турбазе
• Временный источник питания для освещения на фестивале
• Питание циркулярной пилы или шлифовальной машины на объекте
• Электроснабжение бытовки на удалённом участке

Практические советы

• Выбирайте кабель с запасом по сечению - лучше взять 10–16 мм2, чем минимальные 6 мм2, особенно при длинных линиях
• Перед каждым использованием проверяйте целостность уплотнительной гайки и состояние клемм - грязь и окислы снижают контакт
• Храните вилку 63А ССИ-035 в сухом месте, закрытой сумке - даже при IP67 она не рассчитана на постоянное хранение под дождём
• При замене кабеля всегда используйте тот же тип и сечение - не меняйте на менее мощный
• При работе в холоде (ниже -15C) перед подключением согрейте вилку в помещении - пластик становится хрупким
