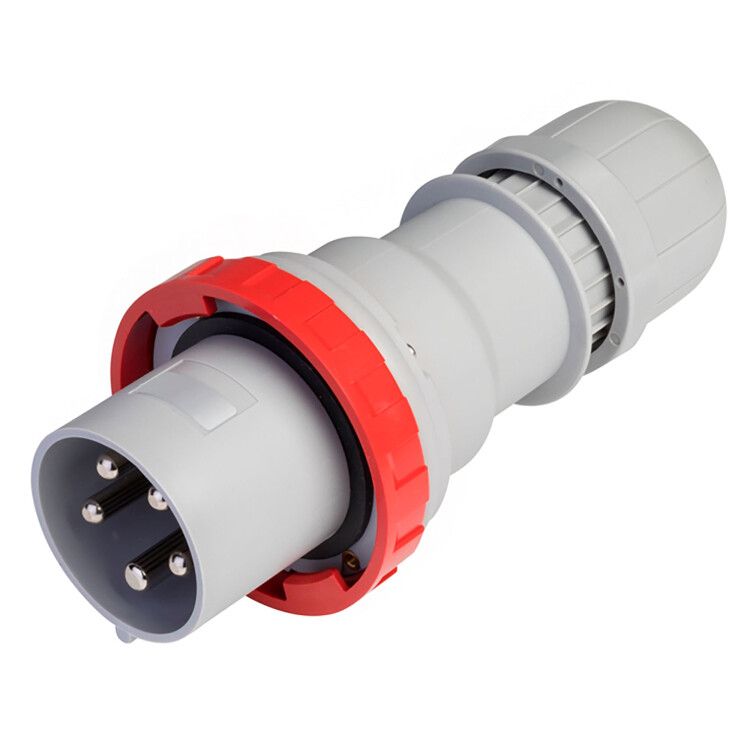

Вилка кабельная IP67 63A 3p+E+N 400V | DIS2186337 DKC ДКС

Вилка кабельная DKC (ДКС) артикула dis2186337 - это промышленный разъём для надёжного подключения оборудования с питанием до 400 В и током до 63 А. Устройство выполнено в защищённом корпусе IP67, подходит для условий с пылью, влагой и перепадами температур. Найдёт применение там, где требуется безопасное и долговечное соединение кабеля с оборудованием.

Назначение и область применения

Вилка кабельная DKC dis2186337 предназначена для подключения мобильного или переносного электрооборудования через кабель. Она служит ответной частью к штепсельной розетке того же стандарта CEE. Подходит для подключения станков, насосов, компрессоров, сварочных аппаратов, конвейеров и другого промышленного оборудования, требующего питания 400 В, 50 Гц, трёхфазное с заземлением и нулём.

Технические характеристики

• Номинальный ток: 63 А
• Номинальное напряжение: 400 В
• Частота: 50 Гц
• Количество полюсов: 5 (3 фазы L1–L3 + N + PE)
• Степень защиты: IP67 (полная герметичность от пыли и временного погружения в воду)
• Материал корпуса: полиамид - прочный, термостойкий, устойчивый к УФ-излучению
• Тип подключения: винтовые клеммы
• Сечение кабеля: 6–16 мм2
• Габариты: 112×112×232 мм
• Оrientация подключения: прямолинейная (без изгиба)
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Рабочая температура: от –25 C до +40 C
• Ударопрочность: класс 5 (выдерживает механические нагрузки в условиях производства)
• Цвет: красный - стандартный цвет для промышленных разъёмов 400 В

Совместимость и монтаж

Вилка совместима с розетками CEE 63A 3P+E+N, соответствующими стандарту IEC 60309. Для установки необходимо:

• Подготовить кабель с сечением 6–16 мм2;
• Снять внешнюю изоляцию, освободив жилы;
• Закрепить жилы в винтовых клеммах - сначала фазы, затем ноль и землю;
• Завести кабель через уплотнительную гайку и затянуть её для обеспечения степени защиты IP67;
• Не допускать перегибов кабеля ближе 10 см от вилки - это снижает риск повреждения внутренних проводников.

Из-за прямолинейной ориентации вилка требует свободного пространства вдоль направления кабеля. Не рекомендуется использовать в местах с ограниченным доступом для затяжки клемм.

Безопасность и стандарты

• Соответствует требованиям IEC 60309-1 / IEC 60309-2
• Контакты никелированы - уменьшают окисление и увеличивают срок службы
• Корпус выполнен из материала категории горения ПВ-0 - самозатухающий, не распространяет пламя
• Двойной кабельный зажим обеспечивает надёжную фиксацию и предотвращает выдергивание кабеля
• Температура устойчивости к тепловому воздействию: GWFI +960 C - материал не деформируется даже при кратковременных перегревах

Преимущества

• Высокая степень защиты IP67 позволяет использовать в сырых, пыльных и открытых помещениях
• Никелированные контакты снижают сопротивление и исключают нагрев при длительной работе на максимальном токе
• Двойной зажим кабеля - минимизирует риск отсоединения при вибрациях
• Полиамидный корпус устойчив к химическим веществам, маслам и агрессивным средам
• Красный цвет - визуально отличает устройство от бытовых разъёмов, снижает вероятность ошибочного подключения

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное погружение (до 30 минут при глубине 1 м)
• Максимальная рабочая температура - +40 C; при более высоких температурах возможна потеря контактного давления
• Не следует использовать с кабелями меньшего сечения (менее 6 мм2) - это вызывает перегрузку клемм
• Не совместим с розетками других серий (например, 16 А или 125 А)
• Не рассчитана на частое подключение/отключение - оптимальна для стационарного или редко переставляемого оборудования

Примеры использования

• Подключение переносного сварочного аппарата на стройплощадке
• Электроснабжение конвейера на пищевом производстве с регулярной мойкой
• Связь между генератором и распределительным щитом на объекте с временным энергообеспечением
• Переносной компрессор на заводе с повышенной запылённостью
• Оборудование в цехах с влажными условиями (литьё, покрасочные камеры)

Практические советы

• При монтаже всегда проверяйте плотность затяжки винтов - недостаточно затянутые клеммы вызывают нагрев и выход из строя
• Используйте только кабели с медными жилами - алюминиевые не подходят для данного типа зажима
• Проверяйте соответствие номера вилки и розетки - они должны иметь одинаковые маркировки (например, 63 A, 3P+E+N)
• При использовании в холодных условиях (+5…–25 C) перед первым подключением прогрейте вилку в помещении - пластик становится хрупким при низких температурах
• Регулярно осматривайте уплотнительную гайку и корпус на предмет трещин - особенно после ударов или падений
• Для удобства обслуживания можно закрепить вилку на стене или раме с помощью кронштейна - она не предназначена для самостоятельной подвески
