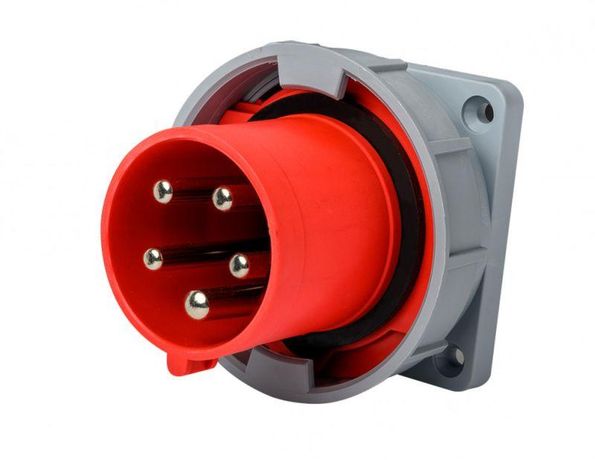

Вилка для скрытой проводки 3Р+РЕ+N 63А 380В IP67 ВЩ-103 | 26243DEK DEKraft APC

Вилка для скрытой проводки 3P+PE+N 63A 380V IP67 ВЩ-103 от DEKraft — это промышленный разъём для надёжного подключения оборудования с высокой мощностью в условиях повышенной запылённости и влажности. Артикул 26243dek соответствует серии ВЩ-103 и предназначен для монтажа в распределительные щиты, где требуется защищённое и долговечное соединение.

Назначение и область применения

Вилка для скрытой проводки 3P+PE+N 63A 380V IP67 ВЩ-103 используется для подключения трёхфазного оборудования с нулевым и защитным заземляющим проводником. Применяется в системах, требующих постоянного или временного питания с током до 63 А. Подходит для установки в распределительные щиты из пластика и металла, а также для мобильных и стационарных объектов: строительные площадки, цеха, автопарки, специализированные транспортные средства, энергоустановки.

Технические характеристики

• Номинальный ток: 63 А
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В AC)
• Количество полюсов: 5 (3 фазы + PE + N)
• Стандарт: CEE 635W (форм-фактор 63 A, 5-полюсный)
• Степень защиты: IP67 (полная защита от пыли и временное погружение в воду до 1 метра на 30 минут)
• Оrientация заземляющего контакта: 6 часов (горизонтальное положение)
• Тип подключения: винтовые клеммы
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчивый к УФ-излучению)
• Кабельный ввод: уплотнительная гайка (регулируемая, под разные сечения кабеля)
• Гарантия: 3 года
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Вилка для скрытой проводки 3P+PE+N 63A 380V IP67 ВЩ-103 совместима с розетками того же типа — CEE 635W. Для монтажа необходимо подготовить отверстие в стенке щита подходящего диаметра — размеры соответствуют стандартному креплению для промышленных разъёмов. Уплотнительная гайка позволяет закрепить кабели с внешним диаметром от 9 до 16 мм. Перед подключением убедитесь, что все жилы правильно присоединены к клеммам: L1, L2, L3, N, PE. Винтовые зажимы затягиваются усилием 1,5–2,0 Н·м — перетягивать нельзя, чтобы не повредить контактную группу.

Безопасность и стандарты

Конструкция соответствует требованиям IEC 60309-2 для промышленных разъёмов. Материалы корпуса — самозатухающие и термостойкие, что исключает распространение пламени при перегреве. Все токоведущие элементы изготовлены из антикоррозийных сплавов, обеспечивающих безопасную работу даже в агрессивных средах. Гарантированная защита IP67 делает изделие пригодным для работы во влажных помещениях, на открытых площадках и в условиях возможного брызгов.

Преимущества

• Уплотнительная гайка обеспечивает герметичность без дополнительных комплектующих — можно использовать кабели разного сечения.
• Корпус из полиамида устойчив к механическим ударам, химическим воздействиям и длительному UV-облучению — подходит для наружного монтажа.
• Застёгивающаяся конструкция предотвращает случайное отключение — соединение фиксируется механически.
• Высокий ресурс контактов (до 50 тыс. циклов) снижает частоту замены и обслуживания.
• Подходит для интеграции в любые типы распределительных щитов — пластиковые и металлические.

Ограничения применения

Не предназначена для постоянного погружения в жидкости — IP67 допускает лишь кратковременное погружение. Не рекомендуется использовать в средах с агрессивными химическими парами (например, концентрированные кислоты или щелочи). Температурный режим ограничен: работа возможна при температурах от -25°C до +60°C. Не следует применять в качестве основного коммутирующего устройства — это разъём, а не автоматический выключатель. Отказ от заземления (PE) недопустим — нарушение схемы ведёт к потере защиты.

Примеры использования

• Электропитание сварочных аппаратов на стройплощадке через распределительный щит.
• Подключение насосов и вентиляторов в пищевых цехах с регулярной мойкой оборудования.
• Временные сети на выставках, ярмарках, мероприятиях с использованием передвижных генераторов.
• Системы освещения и управления на железнодорожных платформах и в депо.
• Автомобильные мастерские с подземными эстакадами — где есть риск попадания воды и масла.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля — минимальное сечение для 63 А — 16 мм² медного провода.
• При монтаже в металлический щит обязательно используйте контргайку и шайбу для равномерного давления.
• Не применяйте смазку на контактах — она может привести к нагреву и окислению.
• Проверяйте плотность затяжки винтов каждые 6 месяцев при активном использовании — особенно в вибрационных условиях.
• Для длительной эксплуатации вне помещений рекомендуется дополнительно защищать место монтажа от прямого солнца и осадков — хотя IP67 защищает, продление срока службы достигается за счёт минимизации внешних нагрузок.
