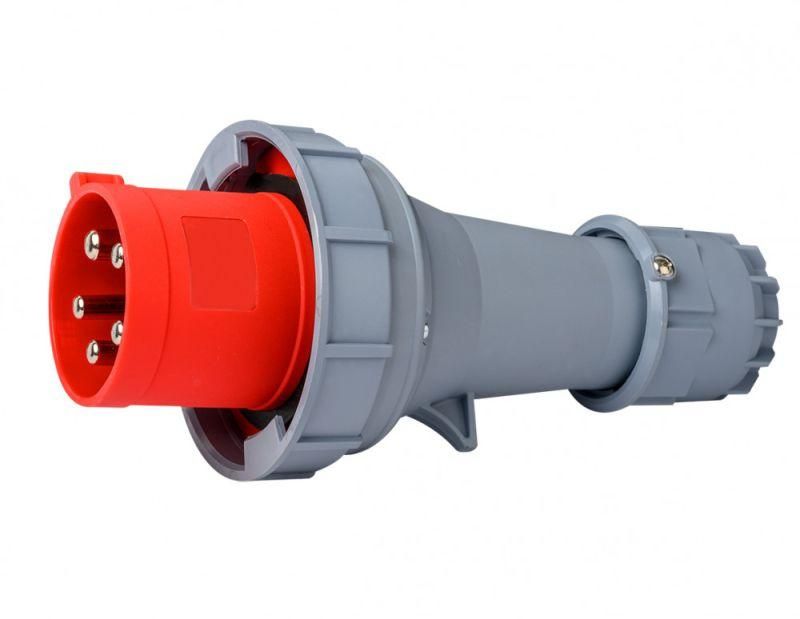

Вилка переносная 3Р+РЕ+N 63А 380В IP67 ВП-103 DEKraft 26116DEK APC

Вилка переносная 3P+PE+N 63A 380V IP67 ВП-103 от DEKraft — надёжный силовой разъём для временного подключения оборудования в сложных условиях. Разработана для работы в промышленной среде, совместима с розетками стандарта CEE 035W, обеспечивает безопасную передачу тока до 63 А при напряжении до 400 В.

Назначение и область применения

Вилка ВП-103 предназначена для подключения мобильного и переносного электрооборудования в условиях повышенной запылённости, влажности и механических воздействий. Применяется там, где требуется быстрый и безопасный доступ к трёхфазному питанию: на стройплощадках, в цехах, на складах, в аэропортах, портах, на станциях зарядки электромобилей, в сельском хозяйстве и на объектах энергетики. Подходит для временных сетей, когда постоянная проводка невозможна или экономически невыгодна.

Технические характеристики

• Тип: силовая вилка стандарта CEE 035W
• Количество полюсов: 5 (3 фазы + PE + N)
• Номинальный ток: 63 А
• Номинальное напряжение: 400 В переменного тока (рабочий диапазон 380–415 В)
• Степень защиты: IP67 (полная защита от пыли, возможность кратковременного погружения в воду до 1 метра на 30 минут)
• Оrientация заземляющего контакта: 6 часов (горизонтальное положение)
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчив к УФ-излучению)
• Способ подключения: винтовые клеммы
• Кабельный ввод: уплотнительная гайка (регулируемая, поддерживает кабели различного сечения)
• Гарантия: 3 года
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Вилка ВП-103 совместима с розетками стандарта CEE 035W того же класса (например, R-CEE 035W). Для правильного монтажа:

• Подбирайте кабель с жилами соответствующего сечения — уплотнительная гайка рассчитана на внешний диаметр кабеля 9–16 мм.
• Затягивайте винты клемм равномерно, чтобы избежать повреждения медных жил.
• Не используйте кабели с изоляцией, превышающей допустимый диаметр — это нарушает герметичность IP67.
• При установке в распределительном щите убедитесь, что место крепления защищено от механических нагрузок — корпус выполнен из пластика, хотя и прочного.

Безопасность и стандарты

Вилка ВП-103 соответствует требованиям международного стандарта IEC 60309-2 для промышленных соединителей. Материалы корпуса и контактных элементов — самозатухающие и термостойкие, что исключает распространение пламени при перегреве. Все металлические детали (винты, пружины, контакты) антикоррозийные, подходят для эксплуатации в агрессивных средах. Конструкция предотвращает случайное отключение при нагрузке благодаря защелкивающемуся механизму.

Преимущества

• Высокая долговечность: контакты выдерживают до 50 000 циклов подключения — в 5 раз больше, чем у обычных бытовых разъёмов.
• Защита IP67 позволяет использовать в дождь, на открытых площадках, в условиях брызг и пыли.
• Уплотнительная гайка обеспечивает плотное прилегание к кабелю без необходимости дополнительных хомутов или герметиков.
• Корпус из полиамида устойчив к ультрафиолету, перепадам температур и механическим ударам — не трескается зимой и не деформируется летом.
• Защелкивающийся механизм снижает риск некорректного подключения и автоматически фиксирует вилку в розетке.

Ограничения применения

• Не предназначен для постоянной стационарной проводки — используется только как временное решение.
• Не следует подключать к сети с напряжением выше 415 В — возможен пробой изоляции.
• Не рекомендуется использовать в средах с постоянным погружением в жидкости — IP67 не гарантирует длительную работу под водой.
• Корпус пластиковый; при высоких механических нагрузках (например, частые перетаскивания с грузом на кабеле) возможны микротрещины — лучше использовать с кабельными каналами или направляющими.
• Не совместим с розетками других серий (например, CEE 032W или CEE 036W) — отличается количеством полюсов и формой штырей.

Примеры использования

• Подключение сварочных аппаратов на стройке.
• Электропитание насосов и компрессоров на морском причале.
• Переносные осветительные установки на железнодорожной станции.
• Зарядные устройства для электрокаров на автопарке.
• Оборудование для орошения на полях — особенно в сезон дождей.

Практические советы

• Перед каждым использованием проверяйте целостность уплотнительной гайки и состояние контактов — грязь и окислы снижают надёжность соединения.
• При прокладке кабеля избегайте острых углов и перегибов — это увеличивает срок службы и сохраняет IP67.
• Для многократного использования в одном месте закрепляйте вилку на стене или платформе — так снижается нагрузка на кабель и контактные группы.
• Не заменяйте оригинальную уплотнительную гайку на стороннюю — она подобрана под конкретный профиль корпуса ВП-103.
• Храните в сухом месте, даже если изделие имеет IP67 — продлевает срок службы внутренних компонентов.
