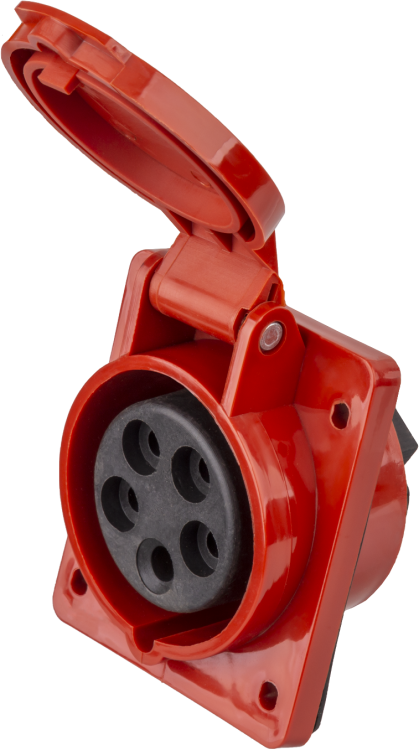

Розетка стационарная СП 16А 3P+N+PE IP44 14 314 NCA-SR415-16-380 Navigator 14314

Розетка стационарная скрытая NCA-SR415-16-380 от бренда Navigator предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной влажности и запылённости. Эта модель сочетает прочную конструкцию, защиту IP44 и красный цвет для визуального отличия, что делает её удобным решением для промышленных объектов.

Назначение и область применения

Розетка NCA-SR415-16-380 используется для подключения стационарного трёхфазного электрооборудования с рабочим напряжением до 400 В. Подходит для установки в цехах, на производственных линиях, в мастерских и других помещениях с высокой степенью запылённости или возможностью попадания брызг воды. Красный цвет позволяет легко выделять розетку среди других, что особенно важно при работе с опасными напряжениями.

Технические характеристики

• Номинальный ток: 16 А - обеспечивает устойчивую работу оборудования мощностью до 11 кВт при 380 В
• Напряжение: 400 В - рассчитана на трёхфазную сеть с нулём и заземлением
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один заземление (PE)
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и от брызг воды со всех сторон
• Тип подключения: винтовой зажим - надёжное и проверенное соединение проводов, допускает многократное переподключение
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток, долговечен
• Положение заземляющего контакта: 6 часов - соответствует стандартному расположению для совместимости с большинством штекеров
• Цвет: красный - сигнализирует о высоком напряжении, повышает безопасность при обслуживании

Совместимость и монтаж

Розетка NCA-SR415-16-380 монтируется в стандартную скрытую подрозетник с круглым отверстием диаметром 60–65 мм. Для правильного подключения используйте провода сечением 1,5–2,5 мм2. Винтовые зажимы затягиваются отвёрткой - не требуют специальных инструментов. Убедитесь, что заземляющий контакт (PE) подключён к контуру заземления объекта. Совместима с штепсельными вилками стандарта IEC 60309, имеющими аналогичное расположение контактов.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ГОСТ Р МЭК 60309-2 и имеет сертификат соответствия. Конструкция исключает случайное касание токоведущих частей благодаря изоляционному корпусу и глубокому размещению контактов. Цветовая маркировка (красный) соответствует рекомендациям по обозначению трёхфазных сетей. Применение в местах с риском механических повреждений требует дополнительной защиты (например, кожуха).

Преимущества

• Высокая степень защиты IP44 - работает даже в сырых и пыльных средах
• Удобный винтовой зажим - прост в монтаже и ремонте, не требует замены после нескольких подключений
• Чёткая цветовая идентификация - красный корпус снижает вероятность ошибочного подключения
• Совместимость с промышленными вилками - гарантирует надёжное соединение без люфта
• Произведено компанией Navigator - известный производитель с опытом в промышленной автоматизации

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Не следует использовать в агрессивных химических средах (кислоты, щёлочи) - материал корпуса не устойчив к таким воздействиям
• Запрещено применять с нагрузкой выше 16 А - превышение тока вызывает перегрев и выход из строя
• Не подходит для наружной установки без дополнительного защитного кожуха - несмотря на IP44, прямой дождь и снег могут повредить контактную группу

Примеры использования

• Подключение трёхфазных станков: токарных, фрезерных, сварочных аппаратов
• Разводка питания на конвейерах и насосных станциях в пищевой и химической промышленности
• Фиксированные точки питания для компрессоров, вентиляторов и другого промышленного оборудования
• Объекты с высокой влажностью: мойки, цеха по обработке металла, лаборатории

Практические советы

• Перед монтажом всегда отключите питание и проверьте отсутствие напряжения тестером
• При подключении проводов следите за тем, чтобы жила не выпирала из-под зажима - это предотвращает короткое замыкание
• Проверяйте плотность затяжки винтов - недостаточно затянутый контакт нагревается, слишком сильная затяжка может повредить резьбу
• При использовании в условиях вибраций регулярно осматривайте зажимы - возможно ослабление соединений
• Для быстрой идентификации в сложных системах используйте этикетки с номером цепи рядом с розеткой NCA-SR415-16-380
