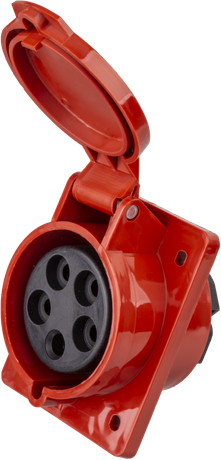

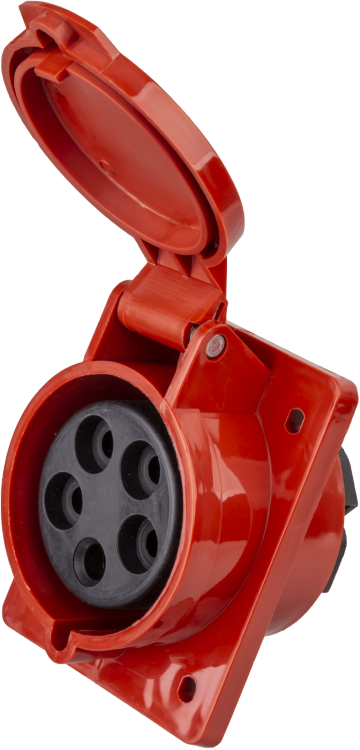

Розетка стационарная СП 32А 3P+N+PE IP44 14 317 NCA-SR425-32-380 Navigator 14317

Розетка стационарная скрытая 32А 3P+N+PE IP44 от бренда Navigator, артикул 14317, предназначена для надёжного подключения трёхфазного оборудования с заземлением в условиях повышенной запылённости или влажности. Модель из серии NCA-SR обеспечивает безопасную работу в промышленных и коммерческих объектах.

Назначение и область применения

Эта розетка используется для подключения мощного трёхфазного оборудования, требующего питания 400 В и тока до 32 А. Подходит для установки в помещениях с умеренной влажностью и пылью - на заводах, в цехах, мастерских, на складах, в пунктах зарядки электромобилей и других местах, где нужна прочная и защищённая точка подключения. Установка выполняется в стену, внутрь штроб или распределительных коробок - розетка скрытого типа, не имеет внешнего выступающего корпуса.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать оборудование мощностью до 22 кВт при 400 В
• Номинальное напряжение: 400 В - рассчитана на трёхфазную сеть 380–415 В
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N) и заземление (PE)
• Степень защиты: IP44 - защищает от твердых частиц больше 1 мм и брызг воды со всех сторон
• Тип подключения: винтовой зажим - надёжное и проверенное соединение проводов, допускает многократное переподключение
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, что соответствует стандартным требованиям безопасности
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Цвет: красный - визуально отличается от бытовых розеток, снижает риск случайного подключения неподходящего устройства

Совместимость и монтаж

Розетка совместима с монтажными коробками стандарта ГОСТ Р 51329.2, глубиной не менее 60 мм. Для установки требуется предварительно смонтировать подрозетник подходящего диаметра - рекомендуется использовать аналогичные модели от серии NCA-SR. Провода подключаются через винтовые зажимы: сечение жил - от 1,5 до 6 мм2. Перед монтажом обязательно отключите питание. После установки проверьте плотность затяжки винтов и правильность подключения PE-проводника - он должен быть подключен строго к контакту в положении “6 часов”.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51329.2 и IEC 60309-2, что гарантирует соответствие международным нормам безопасности для промышленных розеток. Конструкция исключает случайное отсоединение под нагрузкой благодаря механической фиксации вилки. Красный цвет корпуса сигнализирует о высокой опасности - такую розетку нельзя использовать для бытовых устройств.

Преимущества

• Высокая степень защиты IP44 делает её пригодной для использования в сложных условиях
• Пятиполюсная схема обеспечивает полноценное подключение с заземлением - важно для оборудования класса I
• Винтовой зажим обеспечивает долговечное и надёжное соединение даже при вибрациях
• Красный цвет повышает узнаваемость и снижает вероятность ошибочного подключения
• Произведено в рамках серийной линейки NCA-SR - единые стандарты сборки и качества

Ограничения применения

• Не предназначен для открытой установки на улице - IP44 не защищает от прямого потока воды или длительного воздействия осадков
• Запрещено применять для однофазных бытовых приборов - номинал 32 А слишком велик, а цвет указывает на специализированное использование
• Не подходит для помещений с постоянным воздействием агрессивных химических веществ - материал корпуса не устойчив к растворителям и кислотам
• Не следует использовать в условиях температур ниже -25 C или выше +55 C - не указаны рабочие границы, но пластик теряет эластичность

Примеры использования

• Подключение трехфазных станков: токарных, фрезерных, сварочных аппаратов
• Питание конвейерных лент, насосов, компрессоров в производственных цехах
• Зарядные станции для электротранспорта с трёхфазным входом
• Распределительные щиты на складах и логистических комплексах

Практические советы

• Перед покупкой убедитесь, что ваш подрозетник имеет достаточные габариты - розетка Navigator 14317 требует минимум 60 мм глубины
• При монтаже используйте провода с медными жилами, сечением не более 6 мм2 - большие сечения не войдут в зажим
• Обязательно помечайте провода перед подключением: L1, L2, L3, N, PE - чтобы избежать перепутывания фаз
• Проверяйте затяжку винтов каждые 6–12 месяцев - особенно в условиях вибраций
• Не заменяйте эту розетку обычной бытовой - даже если она тоже 32 А, отсутствие заземления и IP44 сделают её небезопасной
