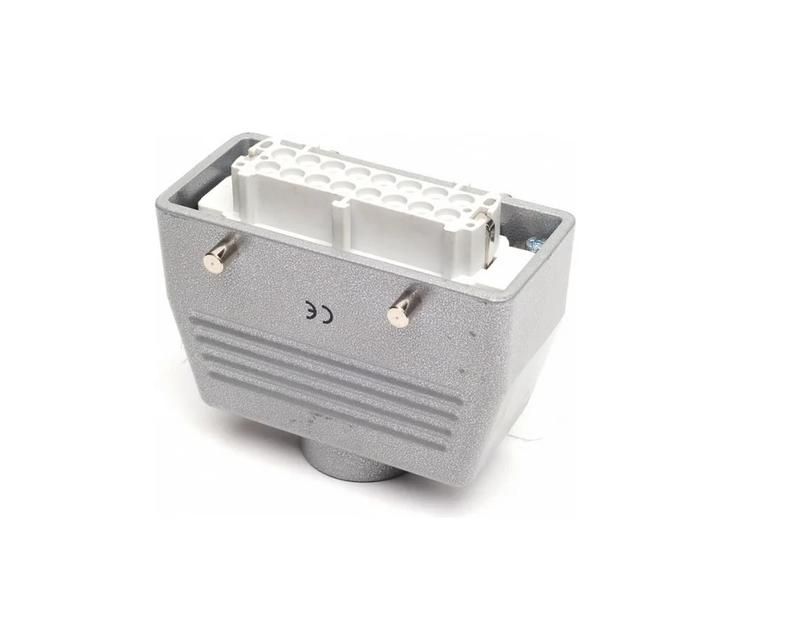

Розетка 16п 16А EMAS EBM16PU30

Розетка EMAS EBM16PU30 - промышленный соединитель с металлическим кожухом, 16 полюсами и защитой IP65, предназначена для надёжного подключения оборудования в условиях повышенной запылённости, влаги и механических воздействий. Верхний ввод с фитингом PG21 позволяет легко монтировать кабели, а высокая степень защиты делает её подходящей для жестких условий эксплуатации.

Назначение и область применения

Розетка EMAS EBM16PU30 используется там, где требуется безопасное и долговечное подключение силового оборудования. Подходит для установки на станках, конвейерах, промышленных роботах, системах автоматизации и других устройствах, работающих в сложных средах - на улице, в цехах с мойкой, в зонах с высокой влажностью или пылью.

Технические характеристики

• Количество контактов: 4P+E (доступны варианты: 10, 16, 24, 32 (2×16), 48 (2×24) + PE)
• Номинальный ток: 10 А и 16 А (выбор зависит от конфигурации)
• Номинальное напряжение: 250 В и 400 В переменного тока
• Импульсное выдерживаемое напряжение: 6 кВ
• Сопротивление изоляции: не менее 10 МОм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: металл
• Тип ввода: верхний, с фитингом PG21 (диаметр кабеля до 13 мм)
• Рабочая температура: от –40 C до +125 C
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Устойчивость к возгоранию: класс V0 по UL94
• Соответствие стандарту: DIN EN 61984

Совместимость и монтаж

Розетка EMAS EBM16PU30 имеет тип “папа” - то есть является гнездовым разъёмом, который принимает штекер. Установка осуществляется через отверстие в панели с последующим закреплением гайкой. Фитинг PG21 обеспечивает герметичную фиксацию кабеля без дополнительных уплотнителей. Для монтажа необходим диаметр отверстия 21–22 мм. Обязательно проверьте соответствие внешнего диаметра кабеля требованиям PG21 (до 13 мм). Соединение с штекером происходит поворотом - защёлка фиксирует контакт.

Безопасность и стандарты

Розетка EMAS EBM16PU30 соответствует европейскому стандарту DIN EN 61984, что гарантирует совместимость с другими промышленными разъёмами того же типа. Высокая степень защиты IP65 и материал корпуса обеспечивают безопасность даже при случайном контакте с влагой или пылью. Класс горючести V0 по UL94 означает самозатухание материала при возгорании - снижает риск распространения пламени.

Преимущества

• Металлический корпус устойчив к деформациям, ударным нагрузкам и перегреву
• Высокая механическая прочность - выдерживает более 500 циклов подключения
• Широкий диапазон рабочих температур позволяет использовать в холодных и нагретых средах
• Герметизация через PG21 исключает попадание влаги и пыли внутрь разъёма
• Поддержка нескольких конфигураций контактов (10, 16, 24, 32, 48) даёт гибкость при проектировании

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Максимальный диаметр кабеля ограничен фитингом PG21 - нельзя использовать кабели толще 13 мм
• Требуется точное соблюдение полярности при подключении - неверная коммутация может повредить оборудование
• Не рекомендуется для использования в взрывоопасных зонах - отсутствует сертификат Ex

Примеры использования

• Промышленные станки с ЧПУ - подключение питания и управления
• Линии сборки - быстрый отсоединяемый интерфейс для обслуживания
• Автоматические моющие установки - устойчивость к водяным струям
• Наружные осветительные системы - защита от атмосферных воздействий
• Передвижные модульные комплексы - удобство переброски кабелей между секциями

Практические советы

• Перед первым использованием проверьте целостность уплотнений внутри фитинга PG21 - они должны плотно прилегать к кабелю
• При монтаже используйте ключ для затяжки гайки - переусиливать нельзя, чтобы не повредить резьбу
• Выбирайте конфигурацию контактов (например, 16+PE или 32(2×16)+PE) в зависимости от требуемых сигналов и мощности
• Для частого отключения применяйте разъёмы с цветовой маркировкой - так снижается риск ошибок
• Эта розетка EMAS EBM16PU30 совместима с любыми штекерами стандарта DIN EN 61984 - можно менять производителей, сохраняя совместимость
