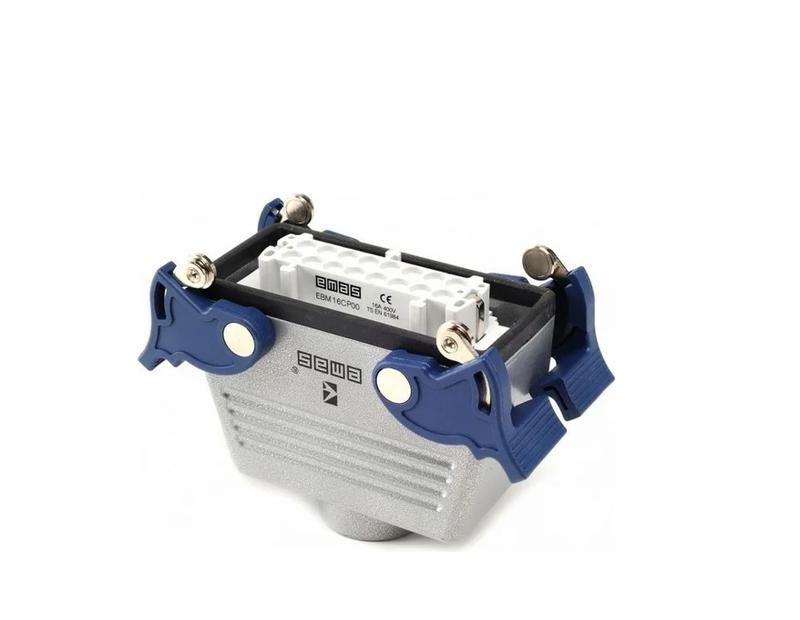

Розетка 4-фиксатора 16п 16А EMAS EBM16PU34

Розетка 16-полюсная 16А с 4-мя фиксаторами, степень защиты IP65, ввод PG 21, металлический кожух от бренда EMAS (артикул ebm16pu34) предназначена для надёжного соединения силовых цепей в условиях повышенной запылённости, влаги и механических нагрузок - идеально подходит для промышленного оборудования.

Назначение и область применения

Эта розетка используется для подключения промышленных устройств, где требуется устойчивый контакт при высоких требованиях к защите. Подходит для станков, конвейеров, систем автоматизации, мобильных установок и других объектов, работающих в сложных средах - на открытых площадках, в цехах с мойкой, в пищевой и химической промышленности.

Технические характеристики

• Число полюсов: 16 (4P+E - четыре фазы, один заземляющий проводник; возможны варианты: 10, 16, 24, 32, 48 контактов с PE)
• Номинальный ток: 10 А и 16 А (два режима работы)
• Номинальное напряжение: 250 В и 400 В переменного тока
• Импульсное напряжение: до 6 кВ
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: металлический, прочный и устойчивый к коррозии
• Ввод кабеля: PG21 - подходит для кабелей с внешним диаметром около 12–18 мм
• Рабочий температурный диапазон: от –40 C до +125 C
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Сопротивление изоляции: ≥10 МОм
• Уровень воспламеняемости: V0 (по UL94 - самозагасающий материал)
• Класс искажений: 3 - допустимые уровни помех для промышленной среды

Совместимость и монтаж

Розетка имеет тип “папа” - то есть штекер вставляется в неё. Установка осуществляется через монтажное отверстие в панели. Ввод кабеля выполнен сверху, что удобно при вертикальном монтаже. Для герметичности используйте соответствующий кабель с подходящим наружным диаметром (12–18 мм) и правильно затяните фиксирующую гайку PG21. Гнёзда рассчитаны на многократное подключение - проверьте соответствие жил кабеля и контактов перед сборкой.

Безопасность и стандарты

Розетка 16-полюсная 16А с 4-мя фиксаторами, степень защиты IP65, ввод PG 21, металлический кожух соответствует стандарту DIN EN 61984, который регламентирует безопасность промышленных разъёмов. Соответствие классу V0 по UL94 гарантирует, что материал не распространяет пламя. Конструкция обеспечивает защиту от случайного отсоединения благодаря четырём механическим фиксаторам.

Преимущества

• Высокая механическая прочность - выдерживает до 500+ циклов подключения
• Широкий температурный диапазон позволяет использовать в холодных и нагреваемых зонах
• Металлический корпус повышает устойчивость к ударным нагрузкам и электромагнитным помехам
• Фиксаторы предотвращают самопроизвольное отключение даже при вибрации
• Поддержка двух токовых режимов (10 А и 16 А) даёт гибкость при проектировании цепей

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Запрещено использование в взрывоопасных зонах (не сертифицирована для Ex-зон)
• Не совместима с кабелями меньшего диаметра - при использовании слишком тонкого кабеля нарушается герметизация
• Требуется точное соблюдение моментов затяжки фиксаторов - перегрузка может повредить резьбу

Примеры использования

• Подключение промышленного робота к стационарному питанию в цехе
• Соединение конвейерной линии с источником питания на заводе
• Передвижные сварочные аппараты, требующие быстрого и надёжного отключения
• Оборудование для мойки деталей под давлением - где важна защита от влаги и моющих средств

Практические советы

• При монтаже всегда проверяйте, чтобы кабель плотно входил в PG21 - иначе защита IP65 будет нарушена
• Для многократного использования рекомендуется периодически осматривать контакты на окисление и чистить их специальными составами
• Выбирайте кабель с медными жилами и качественной изоляцией - особенно при работе на максимальных токах (16 А)
• Не используйте эту розетку в качестве временного удлинителя - она спроектирована для стационарной установки
• При замене компонента - сохраняйте оригинальную последовательность подключения фаз и PE, чтобы не нарушить защиту
