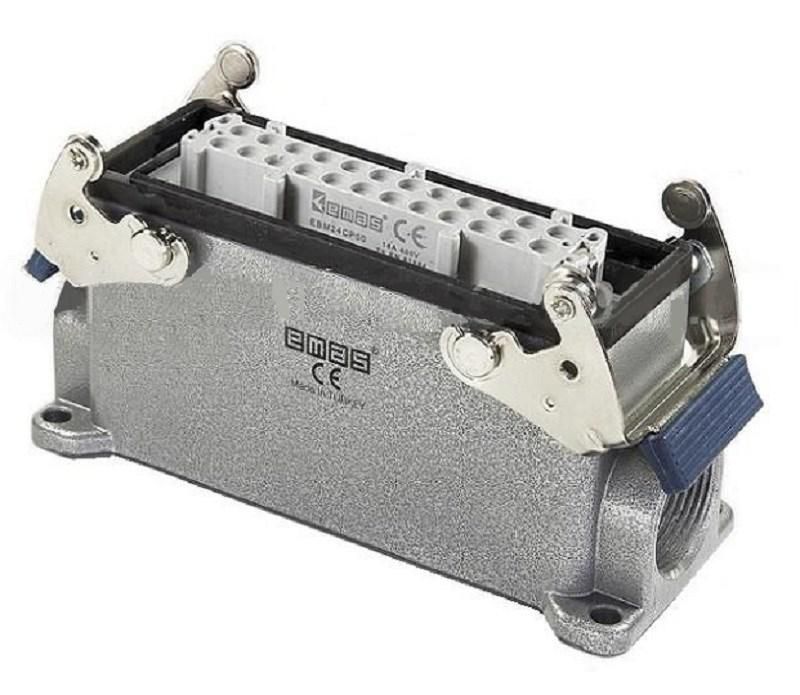

Розетка 4-фиксатора металл 2 ввода для панели 24 полюса 16А EMAS EBM24PD27

Розетка металлическая 24 полюса 16А с 4 фиксаторами, 2 ввода для панели, IP65, с гнездом, двусторонний ввод (PG 21) от бренда EMAS - надёжный соединитель для жёстких условий эксплуатации, где требуется устойчивость к пыли, влаге и механическим воздействиям. Артикул ebm24pd27 предназначен для подключения оборудования через панель управления, обеспечивая безопасную передачу сигнала и питания.

Назначение и область применения

Эта розетка используется для подключения многожильных кабелей к оборудованию, установленному внутри щитов, станков или на мобильных платформах. Подходит для промышленной автоматизации: конвейеры, роботизированные системы, испытательные стенды, оборудование с частой перестановкой или вибрацией. Благодаря защите IP65 и прочному металлическому корпусу, розетка металлическая 24 полюса 16А с 4 фиксаторами, 2 ввода для панели, IP65, с гнездом, двусторонний ввод (PG 21) выдерживает влажную среду, брызги воды и запыление.

Технические характеристики

• Число полюсов: 24 - позволяет передавать одновременно несколько сигналов и питание одним соединением;
• Номинальный ток: 16 А - рассчитана на нагрузки до 16 ампер на каждый контакт;
• Степень защиты: IP65 - полностью герметична от пыли, защищена от струй воды из любого направления;
• Тип ввода: двусторонний PG 21 - два входа для кабеля диаметром до 18–22 мм, расположены с противоположных сторон;
• Фиксация: 4 болтовых зажима - обеспечивают плотное прилегание к панели, предотвращают проворачивание и вибрационное ослабление;
• Материал корпуса: металл - высокая механическая прочность и ЭМС-экранing;
• Гнездовой тип - совмещается с соответствующими штекерными разъёмами, не требует пайки или обжима контактов при установке.

Совместимость и монтаж

Розетка металлическая 24 полюса 16А с 4 фиксаторами, 2 ввода для панели, IP65, с гнездом, двусторонний ввод (PG 21) монтируется в отверстие панели толщиной до 6 мм. Диаметр отверстия должен точно соответствовать внешнему размеру корпуса - проверьте чертёж перед сверлением. Кабели заводятся через два PG 21 ввода, которые затягиваются гайками. Для надёжного соединения используйте кабели с медными жилами и термоусадочными наконечниками. Убедитесь, что штекер, который будет вставляться в эту розетку, имеет ту же серию и тип контактов - не все 24-полюсные разъёмы взаимозаменяемы.

Безопасность и стандарты

Изделие соответствует требованиям к промышленным соединителям по международным нормам IEC 60309 и EN 60529 (для класса IP65). Металлический корпус обеспечивает эффективное экранирование от помех. Напряжение работы - до 500 В переменного тока. Не предназначена для подключения к сети 1000 В и выше.

Преимущества

• Удобная двусторонняя подводка кабелей - снижает напряжение на проводах и упрощает трассировку в ограниченном пространстве;
• Жёсткая фиксация четырьмя болтами - исключает случайное отсоединение даже при сильной вибрации;
• Высокая степень защиты IP65 - продлевает срок службы в агрессивных условиях;
• Металлический корпус - устойчив к ударным нагрузкам и деформациям при монтаже;
• Открытый доступ к контактам - можно легко заменить повреждённые элементы без демонтажа всей системы.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита Ex;
• Не рекомендовано использование в постоянном погружении в воду - IP65 не гарантирует длительную герметичность при погружении;
• Подходит только для кабелей с наружным диаметром 18–22 мм - более тонкие или толстые кабели потребуют адаптеров или другой модели;
• Не является быстроразъёмным устройством - требует инструментов для подключения/отключения;
• Не совместима с пластиковыми аналогами других брендов - только с оригинальными штекерами EMAS или совместимыми по спецификации.

Примеры использования

• Промышленный робот - подключение датчиков, двигателей и компрессора через одну точку на раме;
• Линия сборки - быстрая замена модульных секций без перепайки проводов;
• Оборудование для мойки деталей - устойчивость к водяному пару и моющим средствам;
• Передвижные тестовые стенды - удобство подключения при перемещении по цеху.

Практические советы

• Перед первым подключением проверьте соответствие номеров контактов на штекере и розетке - неверная коммутация может повредить контроллер;
• Затягивайте болты фиксации равномерно, по диагонали - чтобы не перекосить корпус;
• При использовании в холодных помещениях - убедитесь, что кабельная изоляция сохраняет эластичность ниже –20C;
• Регулярно осматривайте резьбу вводов PG 21 - грязь и окислы могут нарушить герметичность;
• Для долгой службы храните розетку металлическая 24 полюса 16А с 4 фиксаторами, 2 ввода для панели, IP65, с гнездом, двусторонний ввод (PG 21) в сухом месте, закрытую колпачком, если она не используется.
