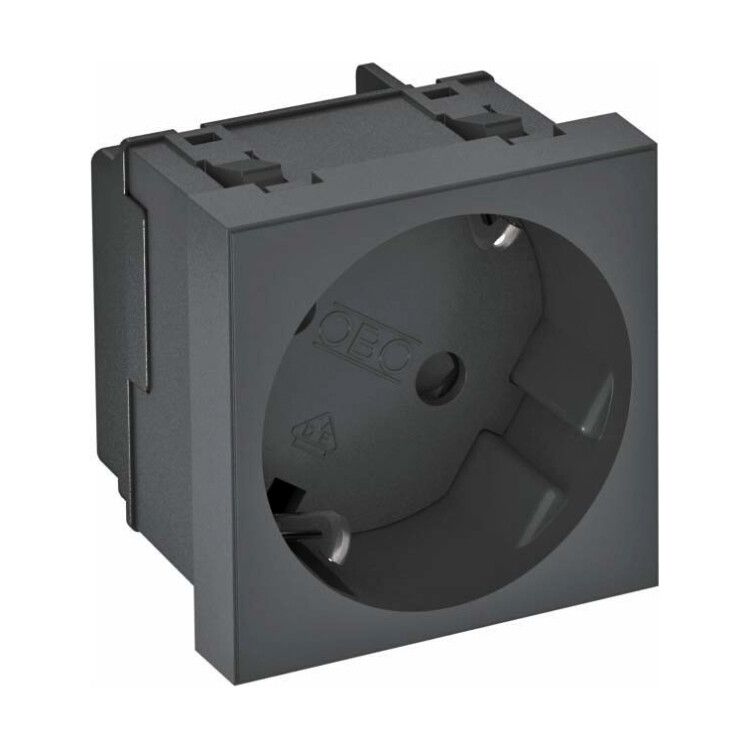

Розетка 2К+3 под углом 33° шторки 16А 250В (45х45 мм - 1 модуль Modul45) черная | 6120081 OBO Bettermann STD-D3S SWGR1

Розетка 2К+3 под углом 33° шторки 16А 250В 45х45 мм 1 модуль Modul45 черная - это компактная силовая розетка с заземлением и защитными шторками, предназначенная для внутреннего монтажа в распределительные коробки и кабель-каналы. Бренд OBO BETTERMANN обеспечивает соответствие стандартам безопасности, а артикул 6120081 позволяет легко найти замену или дополнить комплект.

Назначение и область применения

Розетка 2К+3 под углом 33° шторки 16А 250В 45х45 мм 1 модуль Modul45 черная предназначена для подключения бытовых и профессиональных устройств мощностью до 3,5 кВт. Подходит для установки в офисах, мастерских, на производстве - там, где требуется безопасное и компактное решение для питания оборудования. Угол поворота 33° упрощает подключение штекеров в плотных местах, например, за оборудованием или в нишах. Применяется в системах с одним рабочим проводником и заземлением - однофазные сети 250 В.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Количество активных контактов: 2 (L+N)
• Наличие заземления: Да (PE)
• Количество постов: 1
• Габариты: 45×45×42 мм (соответствует 1 модулю серии Modul45)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Материал корпуса: термопласт, не содержащий галогенов
• Цвет: матовый чёрный
• Способ подключения: безвинтовые зажимы (клеммы) для жил 1,5–2,5 мм2
• Тип крепления: винтовой фиксатор внутри монтажной коробки
• Способ монтажа: внутренний / скрытый
• Поддержка установки в кабель-канал: да
• Индикация: отсутствует
• Отделка: матовая, без покрытия

Совместимость и монтаж

Розетка 2К+3 под углом 33° шторки 16А 250В 45х45 мм 1 модуль Modul45 черная совместима со всеми коробками и рамками серии Modul45. Для монтажа используется стандартная глубина 42 мм - подходит для большинства скрытых установочных коробок. Клеммы позволяют быстро закрепить медные жилы сечением 1,5–2,5 мм2 без инструментов: достаточно вставить провод до щелчка. Накладка фиксируется винтами, механизм остаётся внутри стены. Угол 33° снижает риск перегиба шнура при подключении крупного устройства.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р 51322.1-2001 и МЭК 60884-1:2006. Защитные шторки предотвращают случайное попадание металлических предметов в контактные отверстия. Отсутствие галогенов в материале снижает выделение токсичных веществ при нагреве. IP20 обеспечивает базовую защиту от прикосновений, но не допускает использование во влажных помещениях (ванна, баня, улица).

Преимущества

• Автоматические клеммы - экономят время при монтаже, исключают ошибки затяжки
• Угол 33° - удобнее подключать массивные вилки, особенно в ограниченном пространстве
• Шторки - повышают безопасность в домах с детьми
• Матовый чёрный цвет - маскирует следы пыли и потертости
• Модульная система - легко комбинируется с другими элементами Modul45
• Поддержка кабель-каналов - можно использовать и в открытой проводке

Ограничения применения

• Не подходит для помещений с высокой влажностью - IP20 не защищает от брызг и пара
• Не рассчитана на ток выше 16 А - нельзя подключать оборудование мощностью более 3,5 кВт
• Жилы меньше 1,5 мм2 или больше 2,5 мм2 не подходят - возможен перегрев или плохой контакт
• Не имеет индикации работы - невозможно определить наличие напряжения визуально
• Не предназначена для внешней установки - требует скрытой или защищённой среды

Примеры использования

• Розетка для подключения станка с двигателем 2,2 кВт в цеху
• Установка за холодильником в кухне - угол 33° позволяет легко достать вилку
• Монтаж в кабель-канале в офисе для питания принтера и компьютера
• Замена старой розетки в квартире с сохранением существующего монтажного короба

Практические советы

• Перед монтажом проверьте сечение провода - используйте только 1,5–2,5 мм2
• При установке в кабель-канал убедитесь, что канал имеет достаточную ширину для механизма 45×45 мм
• Не используйте адаптеры или тройники - они нарушают нагрузочные характеристики розетки
• При необходимости замены - выбирайте тот же артикул 6120081, чтобы сохранить совместимость с рамками Modul45
• Проверяйте плотность фиксации после монтажа - слабый винт вызывает люфт и искрение
