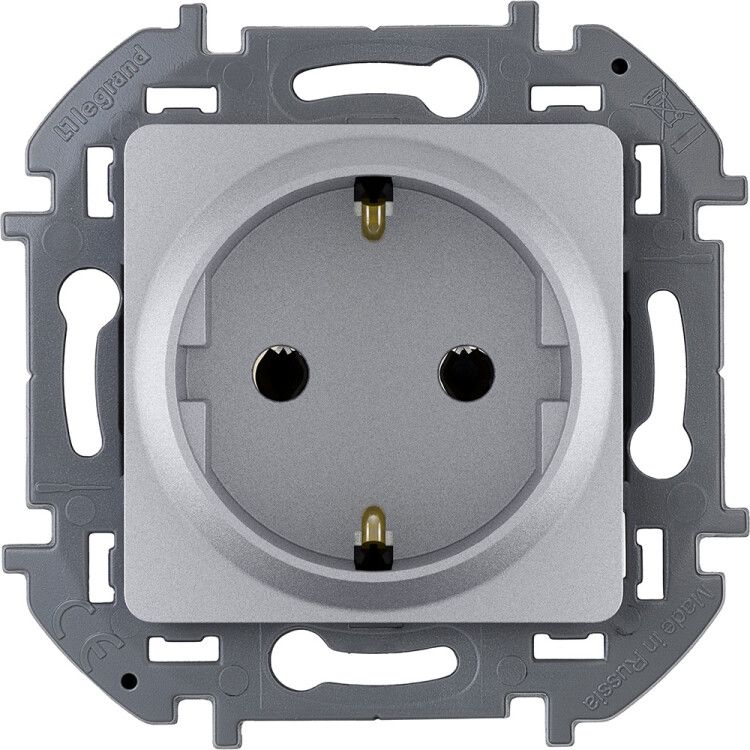

Розетка 1-м СП Inspiria 16А IP20 250В 2P+E немецк. стандарт механизм алюм. IEK 673722 Legrand

Розетка с заземлением Legrand Inspiria 673722 - это устройство для скрытого монтажа, предназначенное для безопасного подключения бытовой и профессиональной техники с заземлением. Подходит для установки в жилых, офисных и промышленных помещениях с однофазной сетью 250 В, 50–60 Гц. Название, бренд и артикул указаны в соответствии с сертифицированными данными производителя.

Назначение и область применения

Розетка с заземлением Legrand Inspiria 673722 предназначена для подключения электроприборов, требующих защитного заземления - таких как компьютеры, стиральные машины, кухонная техника, сварочные аппараты и другое оборудование с металлическими корпусами. Устройство используется в системах электроснабжения с защитным проводником (PE), где важна надежность и долговечность контакта. Применяется в новых и реконструируемых объектах с внутренней проводкой, соответствующей нормам ПУЭ.

Технические характеристики

• Номинальное напряжение: 250 В ~
• Номинальный ток: 16 А (максимальная мощность до 3680 Вт)
• Частота: 50–60 Гц
• Количество фаз: 1
• Количество постов: 1
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Материал корпуса: термопласт (поликарбонат)
• Покрытие лицевой панели: глянцевое, устойчивое к царапинам и выгоранию
• Цвет: серый (визуально имитирует алюминий)
• Габариты: 75,8 × 75,8 × 43,2 мм
• Минимальная глубина монтажной коробки: 32 мм
• Ударопрочность: IK04 - устойчивость к слабым ударным нагрузкам
• Тип крепления: в распор + на шурупы
• Способ подключения: винтовой зажим
• Способ монтажа: скрытый (в стене)
• Наличие сквозного канала: да - позволяет протянуть провода через корпус
• Содержание галогенов: отсутствует - материал безопасен при горении

Совместимость и монтаж

Розетка Legrand Inspiria 673722 совместима с монтажными коробками стандарта Европа (Eurobox) и другими аналогичными моделями, имеющими глубину не менее 32 мм. Для монтажа используются два винта и распорные элементы - обеспечивается устойчивая фиксация в стене. Подключение проводов осуществляется через винтовые зажимы П-образной формы, предотвращающие смещение жил. Обязательно соблюдайте полярность: L - фаза, N - ноль, PE - заземление. Легко заменяется на существующие розетки того же форм-фактора. Не совместима с открытым монтажом и внешними коробками.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC 60884-1 и IEC 60884-2-1. Защита контактов предотвращает случайное прикосновение к токоведущим частям. Заземляющий контакт выполнен с увеличенной площадью и профилем, обеспечивающим надежный контакт с вилкой типа F (немецкий стандарт Schuko). Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Ударопрочность IK04 гарантирует устойчивость к легким механическим повреждениям, характерным для общественных помещений.

Преимущества

• Контактная группа из латуни CuZn37 - сохраняет упругость и плотный контакт даже после тысяч циклов включения/выключения
• П-образные винтовые зажимы - исключают выдавливание провода в сторону, снижают риск перегрева
• Никель-цинковое покрытие винтов - устойчиво к коррозии и обеспечивает надежную затяжку даже при повышенном моменте
• Фиксация лицевой панели на защелках - упрощает обслуживание и замену без демонтажа всей конструкции
• Сквозной канал - позволяет легко прокладывать провода в многожильных трассах, экономя время при монтаже
• Глянцевая поверхность - легко моется, не впитывает грязь, не желтеет со временем

Ограничения применения

• Не предназначена для влажных помещений - IP20 не обеспечивает защиту от влаги; запрещено использование в ванных комнатах, банях, на улице
• Не подходит для установки в местах с постоянными ударами или вибрацией - IK04 недостаточно для промышленных условий с тяжелым оборудованием
• Требуется минимум 32 мм глубины монтажной коробки - не устанавливается в старых коробках меньшего размера
• Поддерживает только один пост - нельзя использовать как двойную розетку без удлинителей
• Не имеет индикации включения - невозможно определить состояние питания визуально

Примеры использования

• Кухня: подключение холодильника, микроволновой печи, кофемашины
• Офис: питание ПК, принтера, монитора
• Склад/производство: зарядка электроинструментов, освещение рабочих мест
• Жилое помещение: телевизор, домашний кинотеатр, стиральная машина

Практические советы

• Перед монтажом проверьте глубину монтажной коробки - минимально допустимая 32 мм, иначе розетка не войдет
• При подключении используйте провода сечением 1,5–2,5 мм2 - соответствует номиналу 16 А
• Затягивайте винты равномерно, без усилия - перетяжка может повредить резьбу, хотя покрытие рассчитано на нагрузку
• При замене старой розетки - убедитесь, что заземляющий провод подключен к контакту PE, а не к нулевой шине
• Не используйте адаптеры и переходники с несколькими выходами - это может вызвать перегрузку сети
• При необходимости чистки - протирайте поверхность мягкой тканью, смоченной в воде; не применяйте абразивы и растворители
