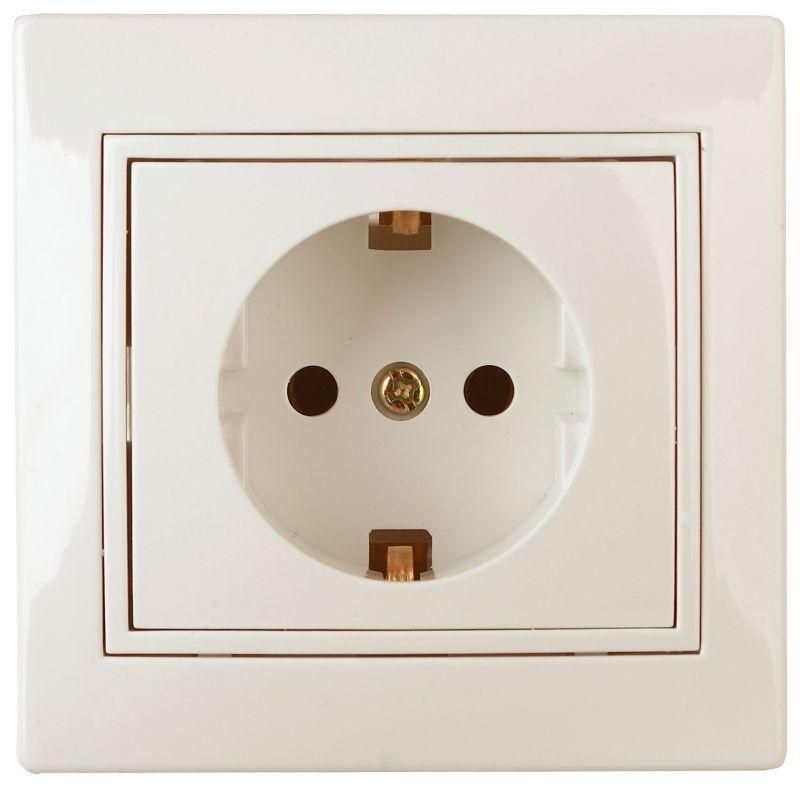

Розетка 1-м СП Plano 1-202-02 16А IP20 250В 2P+E Schuko сл. кость Intro Б0027610 ЭРА

Розетка ЭРА Intro Plano - это силовая розетка 2P+E Schuko с номиналом 16 А и 250 В, предназначенная для скрытой установки в подрозетники. Выполненная из термопласта в матовом исполнении «слоновая кость», она обеспечивает безопасное подключение бытовой техники и оборудования с заземлением. Артикул б0027610 соответствует серии Plano, где акцент сделан на надежность, простоту монтажа и совместимость с другими элементами системы.

Назначение и область применения

Розетка ЭРА Intro Plano предназначена для постоянного подключения бытовых и профессиональных электроприборов, требующих заземления. Подходит для установки в жилых помещениях, офисах, мастерских и производственных зонах с нормальными условиями эксплуатации. Используется там, где нужна прочная, долговечная и эстетичная розетка с классической европейской формой контактов (Schuko).

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 250 В
• Частота: 50–60 Гц
• Заземление: есть (PE-контакт)
• Степень защиты: IP20 - защита от прикосновений пальцами, но не от воды и пыли
• Тип подключения: винтовые клеммы с двумя отверстиями каждая (для последовательного подключения - шлейфа)
• Количество фаз: одна
• Количество постов: один
• Материал корпуса: термопласт, без галогенов
• Цвет: слоновая кость (код 1015)
• Форм-фактор: матовая поверхность, без надписей и индикации
• Габариты: 80×80×40 мм
• Крепление: винтовое + монтажные лапки
• Суппорт: да - позволяет зафиксировать механизм внутри подрозетника
• Ударопрочность: IK00 - без специальной защиты от механических ударов

Совместимость и монтаж

Розетка ЭРА Intro Plano устанавливается в стандартный круглый подрозетник диаметром 68 мм. Монтаж возможен двумя способами: на монтажные лапки (удобно при быстрой фиксации) или на винты (более надежно, особенно при тяжелом оборудовании). Клеммы имеют два отверстия - это позволяет подключить следующую розетку по цепи (шлейфом), не используя перемычки. Для установки нескольких розеток в одну линию применяются многоместные рамки: двухпостовая (1-502-xx), трехпостовая (1-503-xx), четырехпостовая (1-504-xx). Цветовые коды xx должны совпадать с основным изделием - для слоновой кости это 02.

Безопасность и стандарты

Розетка имеет защиту контактов - предотвращает случайное прикосновение к токоведущим частям. Соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве. Однако степень защиты IP20 исключает использование в сырых местах, на улице или в помещениях с высокой запыленностью.

Преимущества

• Широкая совместимость с системами Plano - легко комбинируется с выключателями и другими розетками этой же серии
• Винтовые клеммы с двумя отверстиями упрощают шлейфовое подключение - экономят время и провода
• Суппорт обеспечивает плотную фиксацию механизма в подрозетнике, исключая люфт
• Матовая поверхность не царапается и не блестит, хорошо сочетается с интерьерами
• Изготовлена из экологически безопасного материала без галогенов

Ограничения применения

• Не подходит для влажных помещений (ванная, баня, уличные зоны) из-за IP20
• Не рассчитана на повышенную механическую нагрузку - IK00 означает отсутствие защиты от удара
• Не используется в системах с автоматическим отключением - не имеет встроенного выключателя
• Подходит только для однофазной сети 230 В; не работает в трёхфазных сетях
• Не рекомендовано использовать в условиях постоянной вибрации (например, рядом с мощными двигателями)

Примеры использования

• Подключение холодильника, стиральной машины, микроволновки в кухне
• Розетка для компьютера, принтера или зарядного устройства в офисе
• Установка в рабочей зоне на производстве - для инструментов до 3,5 кВт
• Система из трёх розеток в одной рамке (1-503-02) для телевизора, игровой приставки и домашнего кинотеатра

Практические советы

• Перед монтажом проверьте глубину подрозетника - он должен вместить всю толщину розетки (40 мм) с учётом декоративной рамки
• При шлейфовом подключении используйте провод сечением не менее 2,5 мм2 - соответствует номиналу 16 А
• Не затягивайте винты клемм слишком сильно - можно повредить медные жилы или пластиковую оболочку
• Если планируете групповую установку, закажите рамки заранее - цвет «слоновая кость» обозначается кодом 02
• Не заменяйте оригинальную рамку на другую - это может нарушить герметичность и внешний вид
