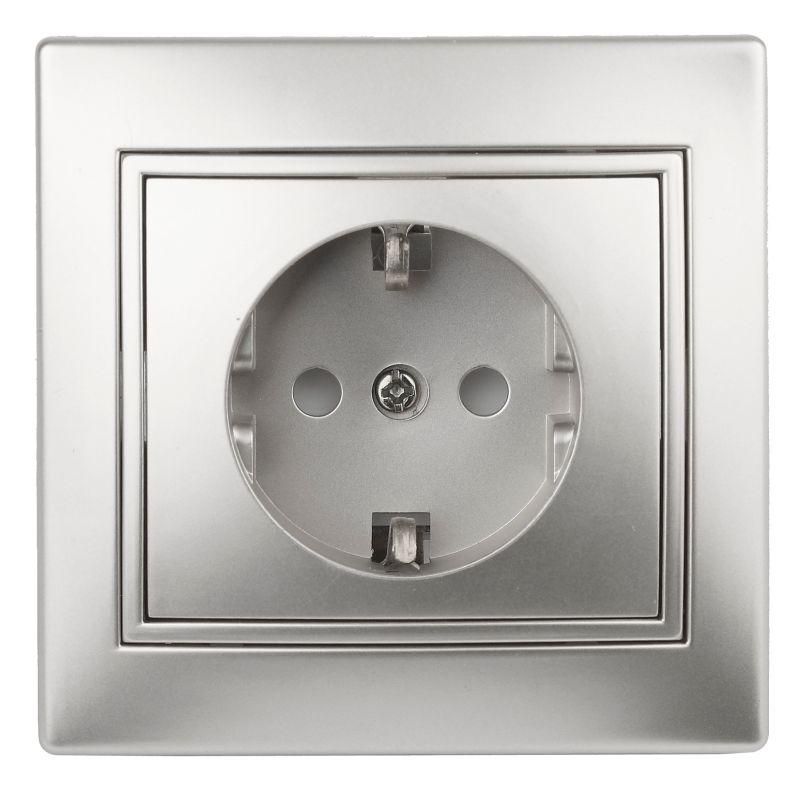

Розетка однофазная скрытого монтажа, в рамку с заземлением без шторок алюминий 16А 250В IP20 1-202-03 Intro Plano - Б0053878 ЭРА

Розетка с заземлением 2P+E Schuko, 16А, 250В, IP20, СУ, алюминий от бренда ЭРА, серия Intro Plano - это силовая розетка скрытой установки с надёжным заземлением, подходящая для постоянного подключения бытовых и промышленных приборов мощностью до 3,5 кВт. Механизм выполнен из термопласта, совместим с подрозетниками стандартных размеров и легко интегрируется в систему многочисленных розеток через рамочные решения.

Назначение и область применения

Розетка предназначена для подключения электрооборудования с заземлением в помещениях с нормальной влажностью: жилые дома, офисы, мастерские, производственные участки. Подходит для питания станков, компьютеров, сварочных аппаратов, кухонной техники и других устройств, требующих безопасного заземления. Используется исключительно в системах скрытой проводки - монтируется внутрь стенового подрозетника.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,5 кВт при 250 В
• Номинальное напряжение: 250 В - соответствует сетям 220–240 В
• Частота: 50–60 Гц - совместима с сетями России и Европы
• Степень защиты: IP20 - защищает от случайного прикосновения к токоведущим частям, не защищена от воды и пыли
• Тип подключения: винтовые клеммы с двумя отверстиями - позволяет делать последовательное соединение (шлейф) между соседними розетками
• Материал корпуса: термопласт - устойчив к перегреву, не содержит галогенов
• Габариты: 80×80×40 мм - стандартный размер для подрозетников 68–70 мм
• Цвет: серый (алюминий) - матовая поверхность, без декора и надписей
• Количество постов: 1 - одиночная розетка
• Тип комплектации: механизм + накладка - готова к установке без доп. элементов

Совместимость и монтаж

Розетка Intro Plano устанавливается в стандартные металлические или пластиковые подрозетники глубиной не менее 40 мм. Крепление осуществляется либо на монтажные лапки, либо на винты - выбор зависит от типа подрозетника. Винтовые клеммы имеют два входа: один для основного провода, второй - для продолжения цепи к следующей розетке. Это упрощает организацию групповых линий без использования распределительных коробок.

Для установки нескольких розеток в одну линию применяются многоместные рамки:

• 2-постовая: 1-502-xx (xx = цветовой код, например, 03 - алюминий)
• 3-постовая: 1-503-xx
• 4-постовая: 1-504-xx

Использование рамок обеспечивает единый внешний вид и ускоряет сборку. Розетка совместима с любыми рамками серии Intro Plano того же цвета.

Безопасность и стандарты

Розетка соответствует требованиям безопасности для розеток класса I (с заземлением). Конструкция предотвращает случайное касание токоведущих частей благодаря закрытому механизму и стандартному формату Schuko. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при перегреве. Соответствует ГОСТ Р 51321.1 и IEC 60884-1.

Преимущества

• Широкая совместимость с существующими подрозетниками и рамками
• Возможность шлейфового подключения - экономия времени и материалов при монтаже группы розеток
• Высокая теплостойкость материала - безопасная работа при длительной нагрузке
• Матовая поверхность - не царапается, не отражает свет, хорошо сочетается с интерьером
• Простота обслуживания - доступ к клеммам после снятия накладки

Ограничения применения

• Не предназначена для открытой установки - IP20 не защищает от влаги и пыли
• Не рекомендуется для использования во влажных помещениях (ванная, баня, улица)
• Не подходит для высокочастотных или импульсных нагрузок - только переменный ток 50–60 Гц
• Только для однофазной сети 220–240 В; не работает в трёхфазных системах
• Не имеет индикации - нельзя определить наличие напряжения визуально

Примеры использования

• Подключение стационарного оборудования: холодильник, стиральная машина, электроплита
• Система розеток в рабочем кабинете: ПК, монитор, принтер, зарядные устройства
• Производственный участок: точечные сварочные аппараты, насосы, конвейеры
• Объединённые группы: три розетки в одной рамке 1-503-03 для кухонной зоны

Практические советы

• Перед монтажом проверьте соответствие диаметра подрозетника - он должен быть 68–70 мм, чтобы розетка плотно фиксировалась
• При шлейфовом подключении используйте провод сечением не менее 2,5 мм2 - это гарантирует безопасную передачу тока 16 А
• Не затягивайте винты клемм слишком сильно - можно повредить медные жилы
• Для монтажа в старых домах с алюминиевой проводкой используйте специальные переходные клеммы - контакт меди и алюминия вызывает окисление
• Выбирайте рамки того же цвета (например, 03 - алюминий), чтобы сохранить единый дизайн всей группы
• При замене розетки - всегда отключите автомат! Даже при отключенном оборудовании в подрозетнике может остаться напряжение
