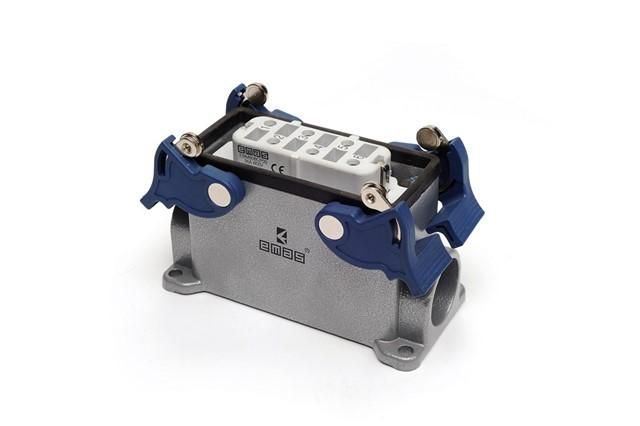

Розетка 4-фиксатора боковой ввод 6п 35А EMAS EBM606PD14

Розетка 6-полюсная 35А с гнездом, боковой ввод (PG 21), IP65 от EMAS (артикул ebm606pd14) предназначена для надёжного подключения промышленного оборудования в условиях повышенной запылённости, влаги и механических нагрузок. Устройство обеспечивает безопасную передачу электроэнергии с заземлением через 4+PE контакты.

Назначение и область применения

Эта розетка используется там, где требуется прочное, защищённое соединение с заземлением: на станках, конвейерах, сварочных установках, в системах автоматизации и других промышленных объектах. Подходит для постоянной эксплуатации в цехах, на открытых площадках и в помещениях с высокой влажностью. Благодаря степени защиты IP65, устройство устойчиво к струям воды и пыли, что делает его идеальным для жестких условий работы.

Технические характеристики

• Количество полюсов: 4P + PE (5 контактов)
• Номинальный ток: до 16 А (по стандарту DIN EN 61984); максимальная допустимая нагрузка - 35 А (для кратковременных перегрузок)
• Номинальное напряжение: 250 В (для 10 А) и 400 В (для 16 А)
• Импульсное напряжение: 6 кВ
• Сопротивление изоляции: ≥10 МОм
• Степень защиты: IP65 (полная защита от пыли, защита от струй воды с любого направления)
• Материал корпуса: металл
• Рабочая температура: от –40 C до +125 C
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Горючесть: класс V0 по UL94 (материал самозагасаемый)
• Тип ввода: боковой, с резьбой PG 21 (для кабеля Ø 8–12 мм)
• Фиксация: четырёхроликовое замковое крепление

Совместимость и монтаж

Розетка монтируется на панель с помощью фланца. Диаметр отверстия для установки соответствует стандартному размеру для PG-разъёмов. Для правильного монтажа необходимо просверлить отверстие подходящего диаметра и закрепить розетку с помощью контргайки. Кабель подключается через боковой ввод PG 21 - он позволяет использовать провода с внешним диаметром 8–12 мм. Обязательно проверьте соответствие сечения кабеля номинальному току: для 16 А рекомендовано сечение не менее 2,5 мм2. Не используйте кабели с диаметром более 12 мм - они не войдут в PG 21.

Безопасность и стандарты

Розетка 6-полюсная 35А с гнездом, боковой ввод (PG 21), IP65 соответствует требованиям стандарта DIN EN 61984, который регламентирует безопасность промышленных разъёмов. Соответствует классу горючести V0 по UL94 - материал корпуса не поддерживает горение. Конструкция исключает случайное отключение при вибрации благодаря четырёхроликовому фиксатору. Все контакты обеспечивают надёжное соединение даже при частых подключениях.

Преимущества

• Высокая степень защиты IP65 - работает в пыльных и влажных средах без потери функциональности
• Металлический корпус повышает долговечность и устойчивость к ударным нагрузкам
• Четырёхроликовый фиксатор предотвращает самопроизвольное отсоединение
• Широкий диапазон рабочих температур - подходит для холодных и нагреваемых помещений
• Удобный боковой ввод PG 21 снижает риск перегиба кабеля и упрощает трассировку

Ограничения применения

Не предназначен для подключения к сети переменного тока выше 400 В. Номинальный ток 16 А - это длительно допустимая нагрузка; использование на уровне 35 А возможно лишь кратковременно и требует согласования с проектными нормами. Не применяйте в средах с химически активными парами или маслами - материал корпуса не рассчитан на агрессивные растворители. Не используйте с кабелями, имеющими внешний диаметр меньше 8 мм или больше 12 мм - это нарушит герметичность ввода.

Примеры использования

• Подключение промышленного станка с ЧПУ к распределительному щиту
• Закрепление питания на мобильном конвейере с частыми перемещениями
• Соединение сварочного аппарата с источником энергии в цеху с высокой запылённостью
• Использование в системах автономного освещения на открытых площадках

Практические советы

• Перед первым подключением проверьте целостность контактов и наличие заземления - отсутствие PE-контакта недопустимо!
• При монтаже затягивайте контргайку равномерно - перекос может повредить резьбу PG 21 и нарушить герметичность
• Для обслуживания отключите питание и убедитесь, что разъём полностью отсоединен - попытки демонтажа под напряжением опасны
• При использовании в условиях вибраций периодически проверяйте плотность фиксации - четырёхроликовая система требует минимального контроля
• Розетка EB-M606PD14 от EMAS совместима с любыми штекерами того же типа (4P+PE, PG 21, IP65) - можно менять комплектующие без замены всей системы
