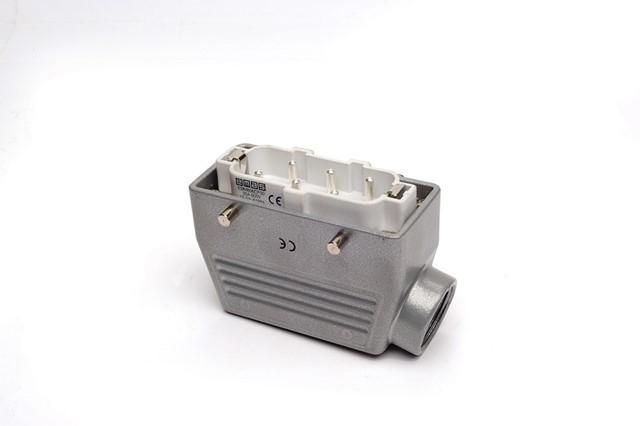

Вилка боковой ввод 6п 35А EMAS EBM606FU10

Вилка бокового ввода EMAS EBM606FU10 - промышленный разъём с металлическим корпусом и боковым кабельным вводом PG21, рассчитанный на ток до 35 А и защиту IP65. Подходит для надёжного подключения оборудования в условиях пыли, влаги и механических нагрузок.

Назначение и область применения

Вилка EMAS EBM606FU10 предназначена для подключения силовых кабелей к оборудованию, где требуется высокая защита от внешних воздействий. Боковой ввод позволяет удобно прокладывать кабели в ограниченном пространстве, особенно там, где вертикальная маршрутизация затруднена. Применяется в системах автоматизации, на станках, конвейерах, вентиляционных установках и других промышленных объектах, где важна устойчивость к запылённости и брызгам воды.

Технические характеристики

• Число полюсов: 6 (4P+E - четыре фазы + земля);
• Номинальный ток: 10 А и 16 А (по стандарту DIN EN 61984);
• Номинальное напряжение: 250 В и 400 В;
• Импульсное выдерживаемое напряжение: 6 кВ;
• Сопротивление изоляции: не менее 10 МОм;
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления;
• Рабочая температура: от –40 C до +125 C;
• Механическая стойкость: не менее 500 циклов вставления/извлечения;
• Горючесть: класс V0 по UL94 - материал самозатухающий;
• Кабельный ввод: PG21 - подходит для кабелей с наружным диаметром 10–14 мм;
• Корпус: металлический, прочный, устойчивый к коррозии.

Совместимость и монтаж

Вилка EMAS EBM606FU10 совместима с соответствующими розетками того же стандарта (например, серия EMAS EBM60x). Для монтажа необходимо:

• Закрепить вилку через отверстие в панели (диаметр отверстия должен соответствовать габаритам корпуса);
• Подключить жилы к контактам согласно цветовой маркировке (L1, L2, L3, N, PE);
• Завести кабель через ввод PG21 и плотно закрутить гайку - обеспечьте герметичность;
• Не перегибайте кабель ближе чем на 5 диаметров от ввода - это предотвращает повреждение изоляции.

Убедитесь, что используемый кабель имеет подходящую площадь сечения - для 16 А рекомендовано минимум 2,5 мм2, для 10 А - 1,5 мм2.

Безопасность и стандарты

Вилка EMAS EBM606FU10 соответствует требованиям DIN EN 61984 - международному стандарту для промышленных разъёмов. Соответствие классу горючести V0 по UL94 гарантирует безопасность при возможных перегревах. Конструкция исключает случайное отключение при вибрации благодаря защёлкам и плотной посадке контактов.

Преимущества

• Металлический корпус обеспечивает долговечность и экранирование от помех;
• Боковой ввод PG21 экономит место и упрощает трассировку кабеля;
• Высокая степень защиты IP65 делает её пригодной для сырых, пыльных и открытых помещений;
• Широкий диапазон рабочих температур позволяет использовать в холодильных камерах и на улице;
• Механическая стойкость более 500 циклов - подходит для частого подключения/отключения.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68;
• Не используется в взрывоопасных средах (не имеет взрывозащиты Ex);
• Максимальный ток 16 А - нельзя применять для нагрузок выше этого значения даже при наличии 35 А в названии; последнее указывает лишь на максимальную допустимую нагрузку в специфических режимах, но не является номиналом;
• Не совместим с кабелями диаметром меньше 10 мм или больше 14 мм - при некорректном размере нарушается герметизация.

Примеры использования

• Подключение промышленного станка с ЧПУ к распределительному щиту;
• Энергоснабжение конвейерной ленты в пищевой промышленности;
• Временное питание сварочного аппарата на стройплощадке;
• Обвязка системы вентиляции в цеху с повышенной влажностью.

Практические советы

• Перед первым подключением проверьте соответствие номера контактов на вилке и розетке - неверное подключение может вызвать короткое замыкание;
• При монтаже в металлическом щите обязательно выполните надёжное заземление корпуса вилки;
• Не используйте смазку на контактах - она снижает проводимость и привлекает пыль;
• Регулярно осматривайте ввод PG21 на предмет трещин и деформаций - при повреждении замените уплотнение;
• Для длительной работы при температурах выше +80 C рекомендуется контролировать нагрев контактов термокамерой.
