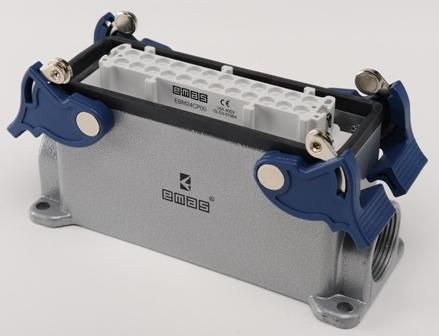

Розетка 4-фиксатора боковой ввод для панели 24 полюса 16А EMAS EBM24PD14

Розетка 4-фиксатора с гнездом, боковой ввод, 24 полюса, 16А, IP65 (PG 21) от EMAS - соединительный элемент для надёжного подключения многожильных кабелей в условиях повышенной запылённости и влаги. Артикул ebm24pd14 предназначен для промышленного оборудования, где важна герметичность и устойчивость к механическим воздействиям.

Назначение и область применения

Эта розетка используется для подключения силовых и сигнальных цепей в устройствах, работающих в сложных средах. Подходит для установки на корпуса станков, конвейеров, систем автоматизации, а также на мобильную технику. Боковой ввод позволяет удобно выводить кабель из стороны, что снижает нагрузку на точки фиксации и упрощает трассировку проводов.

Технические характеристики

• Количество полюсов: 24 - обеспечивает одновременное подключение до 24 жил кабеля;
• Номинальный ток: 16 А - рассчитана на работу с нагрузками до этого значения;
• Степень защиты: IP65 - полностью защищена от пыли и устойчива к струям воды из любого направления;
• Тип ввода: боковой - кабель вводится перпендикулярно оси розетки через резьбовое уплотнение PG 21;
• Фиксация: 4-фиксаторная система - гарантирует плотное и надёжное соединение с соответствующей вилкой;
• Материал корпуса: термостойкий пластик, устойчивый к УФ-излучению и химическим веществам;
• Уплотнение: резиновый коллектор с зажимом PG 21 - совместим с кабелями внешним диаметром 8–13 мм.

Совместимость и монтаж

Розетка ebm24pd14 совместима только с вилками того же типа - 4-фиксаторными, 24-полюсными, с аналогичным шагом контактов. Для монтажа требуется отверстие в панели диаметром 59 мм. Крепление осуществляется с помощью двух контргаек и уплотнительного кольца. Перед установкой проверьте соответствие диаметра кабеля зоне PG 21 - слишком толстый кабель не войдёт, слишком тонкий не будет надёжно зажат.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных соединителей. Напряжение рабочее - до 500 В переменного тока. Материалы не поддерживают горение и имеют класс самозатухания UL94 V-0.

Преимущества

• Высокая степень защиты IP65 делает её пригодной для работы на открытых площадках и в помещениях с частой мойкой;
• Четыре фиксатора обеспечивают прочное соединение даже при вибрациях и ударных нагрузках;
• Боковой ввод экономит место на панели и исключает перегибы кабеля;
• Герметичная конструкция предотвращает окисление контактов и выход из строя из-за влаги.

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP65 не заменяет IP67/IP68;
• Не рекомендовано использование в средах с агрессивными химическими парами (например, концентрированные кислоты);
• Запрещено применять с кабелями диаметром менее 8 мм или более 13 мм - это нарушит герметичность;
• Не подходит для высокочастотных сигналов - предназначена только для силовых и низкочастотных цепей.

Примеры использования

• Подключение панелей управления на пищевых производствах - устойчива к мойке водой под давлением;
• Системы автоматизации на заводах - выдерживает вибрацию и пыль;
• Передвижные машины и оборудование - боковой ввод позволяет легко закрепить кабель внутри шасси;
• Освещение на открытых объектах - защищена от дождя и пыли.

Практические советы

• Перед первым подключением проверьте, чтобы все контакты были чистыми и не имели следов окисления - особенно после длительного хранения;
• При затяжке контргаек используйте ключ с ограничителем момента - переусиливать нельзя, можно повредить резьбу;
• Для долговечности не допускайте частого подключения/отключения под нагрузкой - лучше отключать питание перед манипуляциями;
• При использовании в холодном климате убедитесь, что температура окружающей среды не ниже -25 C - материал становится хрупким;
• Заказывайте комплекты (розетка + вилка) одного партии - это минимизирует риск несоответствия контактных групп.
