Розетка 4-фиксаторабоковой ввод для панели 48 полюсов 16А EMAS EBM48PD14

Розетка 4-полюсная с боковым вводом для панели 48 полюсов 16А, металлический кожух с гнездом, 48 полюсов, 16А, боковой ввод (PG 29), степень защиты IP65 от компании EMAS предназначена для надёжного подключения оборудования в условиях повышенной запылённости и влажности. Артикул ebm48pd14 используется в промышленных щитах и панелях с компактным расположением точек питания.

Назначение и область применения

Эта розетка служит для подключения трёхфазных устройств с заземлением - например, станков, насосов, конвейеров, систем автоматизации. Устанавливается в панель с 48 полюсами, где требуется плотная упаковка соединений. Благодаря защищённому корпусу и боковому вводу кабеля, подходит для монтажа в закрытых шкафах, на производстве, в цехах и на объектах с высокой влажностью.

Технические характеристики

• Число полюсов: 4 (L1, L2, L3, PE)
• Номинальный ток: 16 А
• Степень защиты: IP65 - полностью герметична против пыли и защищена от струй воды из любого направления

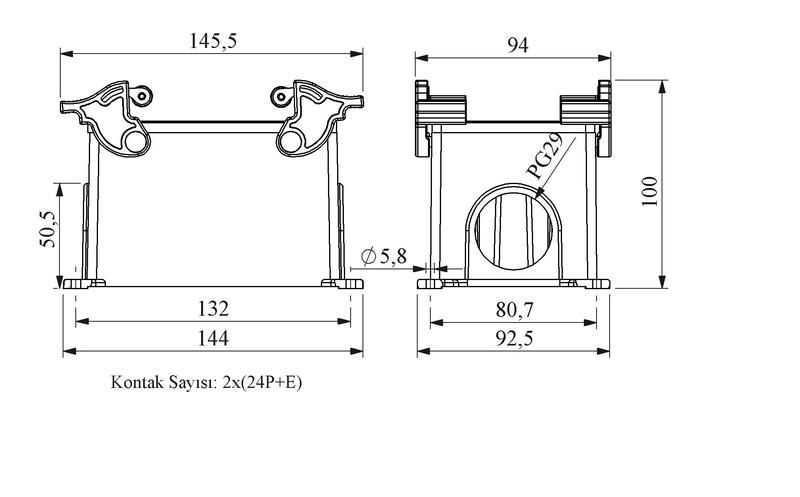

• Тип ввода: боковой, с резьбой PG 29 - позволяет пропускать кабель с внешним диаметром до 29 мм
• Материал корпуса: металл - обеспечивает механическую прочность и экранирование
• Фиксация в панели: через гнездо для установки в стандартную панель 48 полюсов

Совместимость и монтаж

Розетка совместима с панелями, имеющими стандартные отверстия под 48-полюсные модульные системы. Монтируется путём вставки в подготовленное гнездо и фиксации с помощью крепёжных элементов, входящих в комплект. Кабель заводится сбоку через резьбовое отверстие PG 29 - перед монтажом проверьте соответствие диаметра кабеля. Для герметичности используйте уплотнительные кольца, предусмотренные конструкцией. Не требует дополнительных инструментов кроме отвёртки и ключа для затяжки PG-ввода.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования в промышленных условиях. Степень защиты IP65 гарантирует работу в средах с пылью, брызгами воды и перепадами температур. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе.

Преимущества

• Металлический кожух повышает долговечность и устойчивость к ударным нагрузкам
• Боковой ввод PG 29 экономит место внутри панели, позволяя прокладывать кабели параллельно стенке
• Высокий уровень IP65 снижает риск отказа из-за загрязнения или влаги
• Универсальная совместимость с панелями 48 полюсов упрощает замену и расширение системы

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не равнозначен IP67/IP68
• Подходит только для сетей переменного тока до 16 А; не использовать для мощных нагревательных или сварочных установок выше этого порога
• Требуется соблюдение минимального радиуса изгиба кабеля при использовании PG 29 - слишком жёсткие провода могут повредить уплотнение
• Не рекомендуется для открытых площадок без дополнительной защиты от прямого солнечного света и осадков

Примеры использования

• Промышленные станки с ЧПУ в сборочном цехе
• Конвейерные линии на пищевых производствах
• Щитовые помещения с множеством исполнительных механизмов
• Оборудование в логистических комплексах с регулярной мойкой зон обслуживания

Практические советы

• Перед установкой проверьте, что внутренний диаметр кабеля соответствует заявленному PG 29 - оптимальный диапазон 12–29 мм
• Затягивайте ввод PG 29 равномерно, чтобы не деформировать уплотнение - переусердствовать нельзя
• При групповом монтаже нескольких розеток ebm48pd14 в одной панели оставляйте минимум 10 мм между соседними корпусами для теплоотвода
• Для удобства обслуживания пометьте каждую розетку этикеткой с номером цепи и типом подключаемого устройства
• Проверяйте целостность уплотнителей при каждом плановом техобслуживании - они не вечны, особенно в агрессивных средах
