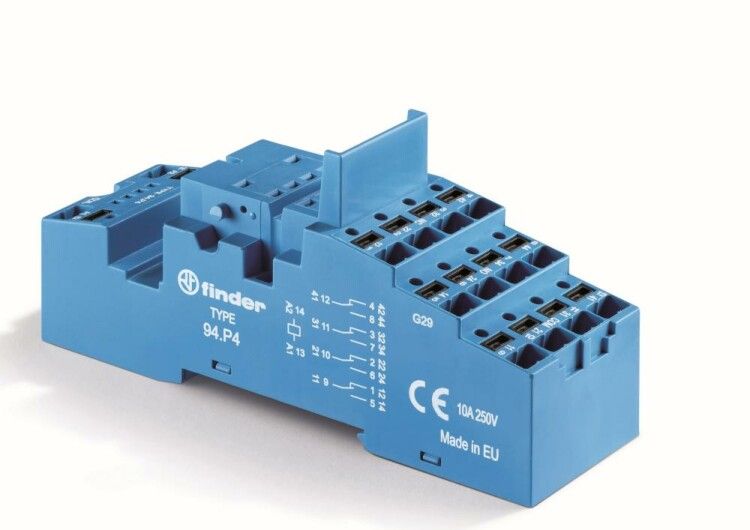

Розетка безвинтовые клеммы 'Push-in' для реле 55.32 55.34 таймера 85.02 85.04 применяются модули 86.00 99.02 в комплекте пластиковая клипса 094.91.3 синяя - 94P4SPA FINDER

Розетка с безвинтовыми клеммами Push-in для реле 55.32, 55.34, таймера 85.02, 85.04, модули 86.00, 99.02 с пластиковой клипсой 094.91.3 от Finder - это компактное устройство для быстрого и надежного подключения проводов к модулям на DIN-рейке. Артикул 94p4spa обеспечивает совместимость с популярными сериями реле и таймеров, упрощая сборку и обслуживание автоматических систем.

Назначение и область применения

Розетка с безвинтовыми клеммами Push-in предназначена для подключения силовых и управляющих цепей к реле серии 55.32/55.34, таймерам 85.02/85.04 и модулям 86.00/99.02. Она используется в панелях управления промышленным оборудованием, где важна скорость монтажа и отказ от винтовых зажимов. Подходит для систем автоматизации, конвейеров, насосных станций, HVAC и других применений, требующих частого обслуживания или замены модулей.

Технические характеристики

• Тип подключения: соединение путём прокалывания изоляции - позволяет подключать провода без зачистки жил
• Количество контактов: 14 - соответствует штыревому разъёму реле и таймеров с 14 выводами
• Напряжение: 220–250 В переменного тока
• Номинальный рабочий ток: 10 А (AC-1) - рассчитана на нагрузки до 2,2 кВт
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Материал корпуса: самозагасающий пластик
• Цвет: синий - стандартизированная цветовая маркировка для удобства идентификации
• Климатическое исполнение: УХЛ4 - работает при температурах от –40 C до +70 C
• Нормативы: EN 61810-1, EN 61810-2, EN 61810-7 - соответствие требованиям безопасности для коммутационных устройств
• Модульное исполнение: да - занимает один модуль (17,5 мм шириной)
• Функциональное расширение: возможно - совместима с другими элементами системы 94 серии

Совместимость и монтаж

Розетка 94p4spa совместима исключительно с модулями, имеющими 14-контактный штыревой разъем: реле 55.32, 55.34; таймеры 85.02, 85.04; модули 86.00, 99.02. Клипса 094.91.3 обеспечивает механическую фиксацию устройства на DIN-рейке. Для установки просто защелкните розетку на рейке - никаких инструментов не требуется. Подключение проводов выполняется вставкой жилы в клемму до щелчка - изоляция прокалывается автоматически. Максимальное сечение провода: 0,5–2,5 мм2 (медный одножильный или многожильный с наконечником).

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61810-1, EN 61810-2 и EN 61810-7, которые регламентируют безопасность коммутационных аппаратов. Защита IP20 предотвращает случайный контакт с токоведущими частями, но не защищает от внешней среды - использовать можно только внутри закрытых щитов. Температурный диапазон –40…+70 C позволяет применять розетку в условиях сурового климата, включая холодные склады и открытые площадки с термокабинами.

Преимущества

• Быстрая замена реле - достаточно вытащить модуль и вставить новый, не трогая провода
• Отсутствие необходимости зачищать провода - экономит время при монтаже и снижает риск ошибок
• Надежное соединение - технология Push-in гарантирует постоянный контакт даже при вибрациях
• Компактность - занимает всего один модуль, что важно при плотной компоновке щита
• Цветовая маркировка - синий корпус легко отличается от других типов розеток

Ограничения применения

• Не подходит для проводов с сечением менее 0,5 мм2 или более 2,5 мм2
• Запрещено использовать с алюминиевыми проводами - возможен перегрев и потеря контакта
• Не предназначен для наружной установки - IP20 не защищает от влаги и пыли
• Не рекомендуется для высокочастотных сигналов - предназначена только для силовых и управляющих цепей постоянного и переменного тока
• Несовместима с реле других серий - например, 55.31, 55.33, 85.01

Примеры использования

• Автоматизация производства: розетка 94p4spa используется в панелях управления конвейерами с реле 55.34 и таймером 85.04
• Системы отопления: подключение терморегуляторов через модуль 86.00 с быстрой заменой при ремонте
• Энергообъекты: монтаж в щитах на тепловых станциях, где необходима частая диагностика и замена модулей
• Жилищно-коммунальные объекты: управление насосами и клапанами в котельных с использованием реле 55.32

Практические советы

• Перед подключением проверьте, чтобы провод был полностью вставлен - слышится характерный щелчок
• Не используйте инструменты для вдавливания провода - это повредит клемму
• При замене реле всегда отключайте питание - хотя клемма не имеет винтов, токоведущие части остаются под напряжением
• Для многожильных проводов лучше использовать наконечники - так надежнее и долговечнее
• При проектировании щита учтите, что розетка 94p4spa требует свободного места перед собой для вынимания модуля
• Артикулы 94.p4spa и 94p4spa - это один и тот же продукт, различие лишь в формате записи
