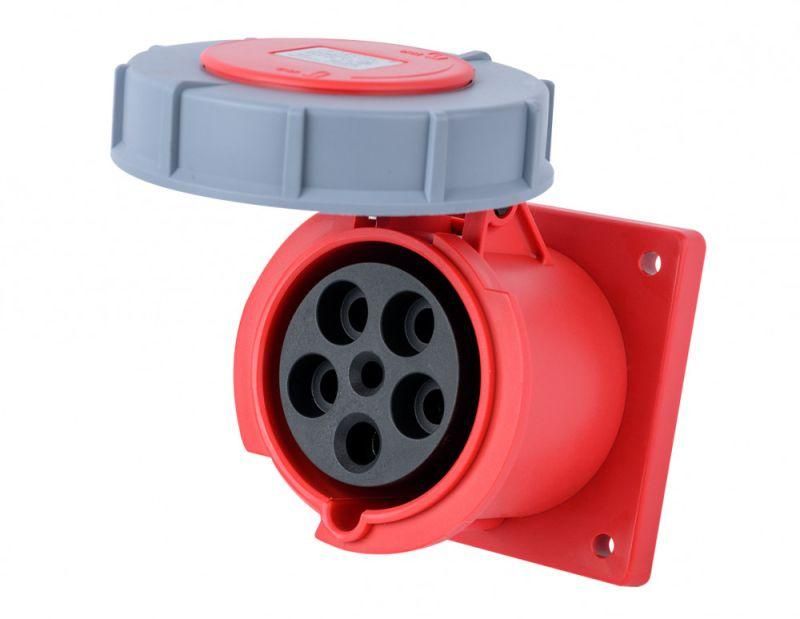

Розетка для скрытой проводки 3Р+РЕ+N 125А 380В IP67 РЩ-103 | 26277DEK DEKraft APC

Розетка для скрытой проводки 3P+PE+N 125A 380V IP67 РЩ-103 от DEKraft предназначена для надёжного подключения мощного оборудования в условиях повышенной запылённости и влажности. Артикул 26277dek соответствует серийному решению РЩ-103, рассчитанному на работу в распределительных щитах и мобильных системах питания.

Назначение и область применения

Розетка РЩ-103 используется для подключения трёхфазного оборудования с заземлением и нулём — например, сварочных аппаратов, насосов, компрессоров, станков и другого промышленного инструмента. Применяется там, где требуется безопасное и долговечное соединение: на стройплощадках, в автопарках, на производстве, в мобильных энергоустановках. Устройство монтируется внутрь стен, шкафов или распределительных щитов — как в пластиковые, так и в металлические корпуса.

Технические характеристики

• Номинальный ток: 125 А
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В)
• Количество полюсов: 5 (3 фазы + PE + N)
• Стандарт: CEE 445W (промышленный разъём типа “Europlug”)
• Защита: IP67 — полностью герметична от пыли и выдерживает кратковременное погружение в воду
• Тип подключения: винтовые клеммы — надёжное и проверенное соединение
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчив к УФ-излучению)
• Габариты: 120×120 мм
• Ориентация заземления: 6 часов (горизонтальное положение контактного язычка)
• Гарантия: 3 года

Совместимость и монтаж

Розетка РЩ-103 совместима с вилками стандарта CEE 445W того же класса тока (125 А). Для монтажа требуется подготовить отверстие в стене или щите размером 120×120 мм. Корпус имеет встроенный сальник — позволяет протянуть кабели сечением от 16 до 50 мм² без дополнительных переходников. Подключение выполняется через винтовые зажимы: жилы зачищаются, плотно затягиваются, контроль усилия не обязателен — достаточно надёжного контакта. Монтаж возможен как вертикально, так и горизонтально — ориентация заземляющего контакта (6 часов) обеспечивает правильную коммутацию при любой установке.

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала, который не распространяет пламя при перегреве. Все токоведущие элементы — медные сплавы с антикоррозийным покрытием — обеспечивают долгую службу даже в агрессивной среде. Соответствует требованиям IEC/EN 60309-2 для промышленных разъёмов. Герметизация IP67 гарантирует безопасность при работе во влажных помещениях, на открытых площадках и в условиях частой мойки оборудования.

Преимущества

• Усиленный корпус из полиамида — устойчив к механическим повреждениям, перепадам температур и УФ-излучению
• Сальник встроен в корпус — исключает необходимость дополнительных кабельных вводов
• Контакты рассчитаны на 50 000 циклов подключения — подходят для частого использования
• Застёгивающаяся система фиксации вилки предотвращает случайное отсоединение
• Все детали — противокоррозийные — снижают риск отказа в условиях высокой влажности

Ограничения применения

Не предназначен для постоянного подключения к сети выше 400 В. Не рекомендуется использовать в местах с регулярными химическими брызгами (например, в химических цехах) — материал корпуса не устойчив ко всем типам растворителей. Не следует применять вместо бытовых розеток — конструкция рассчитана исключительно на промышленные нагрузки. Не допускается использование с кабелями меньшего сечения, чем указано в сальнике — это нарушит герметичность.

Примеры использования

• Подключение сварочного аппарата на стройке через распределительный щит
• Электропитание насосной станции в канализационном колодце
• Временные точки питания на автоколонне (электроинструмент, освещение)
• Системы автоматизации в пищевой промышленности — где нужна частая очистка
• Переносные генераторы с выходом 380 В, требующие надёжного соединения

Практические советы

• При монтаже в металлический щит — обязательно используйте контргайку и прокладку для равномерного давления на корпус
• Проверьте соответствие сечения кабеля сальнику — слишком тонкий кабель не будет герметично закреплён
• После первого подключения проверьте затяжку винтов — после нагрева они могут немного ослабнуть
• Для обслуживания — отключите питание, затем открутите винты и извлеките розетку; не применяйте силу при демонтаже — механизм защёлки чувствителен
• Артикул 26277dek — единственный вариант этой модели в серии РЩ-103 от DEKraft; другие номера не являются аналогами
