Вилка переносная ССИ-045 125А-6ч/200/346-240/415В 3Р+РЕ+N IP67 MAGNUM | PSN02-125-5 IEK

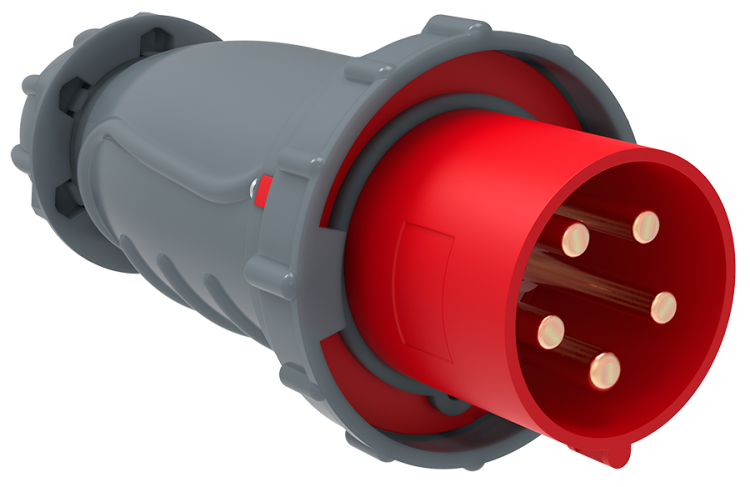

Вилка кабельная ССИ-045 от IEK - это прочный и защищённый силовой разъём для подключения мощного оборудования в сложных условиях. Разработанная в рамках серии MAGNUM, эта вилка обеспечивает надёжное соединение с током до 125 А и степенью защиты IP67, что делает её идеальной для строительных площадок, промышленных объектов и временных установок.

Назначение и область применения

Вилка ССИ-045 предназначена для подключения трёхфазного оборудования с заземлением и нулевым проводником. Подходит для питания станков, сварочных аппаратов, компрессоров, насосов, освещения на стройплощадках, бытовок, временных сооружений, спортивных комплексов и объектов массовых мероприятий. Применяется там, где требуется устойчивое соединение при повышенной влажности, запылённости или перепадах температур.

Технические характеристики

• Номинальный ток: 125 А
• Количество полюсов: 5 (3 фазы + PE + N)
• Номинальное напряжение: 400 В (рабочий диапазон 200–415 В)
• Частота: 50/60 Гц
• Степень защиты: IP67 (полная герметизация от пыли и временное погружение в воду до 1 метра)
• Материал корпуса: термостойкий пластик
• Цвет: красный - соответствует стандарту CEE для трёхфазных разъёмов
• Диапазон сечений кабеля: 16,0–50,0 мм2
• Тип подключения: винтовые клеммы - обеспечивают плотный контакт и долговечность
• Ориентация заземляющего контакта: 6 часов - совместима с большинством розеток CEE 125A
• Ориентация подключения: прямолинейная - удобна для прокладки кабеля в одном направлении
• Кабельный ввод: уплотнительная гайка - позволяет герметично закрепить кабель любого диаметра из допустимого диапазона
• Механическая блокировка: есть - предотвращает случайное отключение при нагрузке
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Вилка ССИ-045 совместима с любыми розетками CEE 125A 5P+PE+N с ориентацией контактов 6 часов. Для монтажа используйте кабели с жилами сечением от 16 до 50 мм2. Уплотнительная гайка затягивается руками - не требует инструментов. Перед подключением проверьте соответствие сечения кабеля и плотность фиксации жил в винтовых клеммах. Механическая блокировка активируется при правильном введении штырей в розетку - услышите характерный щелчок. После сборки протестируйте соединение на отсутствие нагрева под нагрузкой.

Безопасность и стандарты

Вилка ССИ-045 соответствует требованиям IEC 60309-2 и ГОСТ Р 51321.1. Конструкция выполнена с учётом безопасности при работе с высокими токами: изоляция корпуса предотвращает пробой, наличие заземления снижает риск поражения током, а механическая блокировка исключает отсоединение под нагрузкой. Красный цвет корпуса - стандартный сигнал для трёхфазных цепей 400 В.

Преимущества

• Высокая степень защиты IP67 - работает даже в дождь, на пыльных участках и в сыром воздухе
• Механическая блокировка - безопаснее обычных разъёмов при постоянной эксплуатации
• Герметичный кабельный ввод - не нуждается в дополнительных муфтах или термоусадке
• Винтовые клеммы - позволяют многократно переустанавливать кабель без потери качества контакта
• Произведено в России - контроль качества на всех этапах производства
• Совместимость с сериями MAGNUM других типов - легко заменить или расширить систему

Ограничения применения

• Не предназначен для работы при температурах ниже -25 C - материал становится хрупким
• Не следует использовать в средах с агрессивными химическими веществами - пластик не устойчив к растворителям и маслам
• Не рекомендуется для частого подключения/отключения более 10 раз в день - срок службы снижается
• Не подходит для подключения однофазного оборудования - имеет 5 контактов, рассчитан только на трёхфазную сеть с нулём и заземлением
• Необходимо контролировать сечение кабеля: меньше 16 мм2 - риск перегрева; больше 50 мм2 - невозможно закрепить в уплотнительной гайке

Примеры использования

• Подключение сварочного аппарата на стройке с питанием от мобильного генератора
• Электроснабжение бытовки на объекте с использованием временного кабеля 25 мм2
• Питание конвейера на заводе через распределительный щит с автоматическим выключателем 125 А
• Освещение и оборудование на открытой сцене во время фестиваля
• Подключение воздушного компрессора на автосервисе с ежедневным использованием

Практические советы

• Перед первым подключением проверьте, чтобы все жилы кабеля были полностью вставлены в клеммы - недостаточно затянутый контакт вызывает нагрев
• При прокладке кабеля избегайте острых изгибов - радиус изгиба должен быть не менее 8× диаметра кабеля
• При длительной эксплуатации в пыли регулярно осматривайте контакты - даже при IP67 возможен накопление пыли внутри при повреждении уплотнителя
• Не используйте вилку ССИ-045 без розетки того же класса - несовпадение контактов может привести к выходу из строя оборудования
• Храните в сухом месте - хотя вилка защищена от воды, длительное воздействие влаги в хранилище может повредить уплотнители
• При замене кабеля всегда используйте тот же тип и сечение - изменение может нарушить тепловой режим и безопасность
