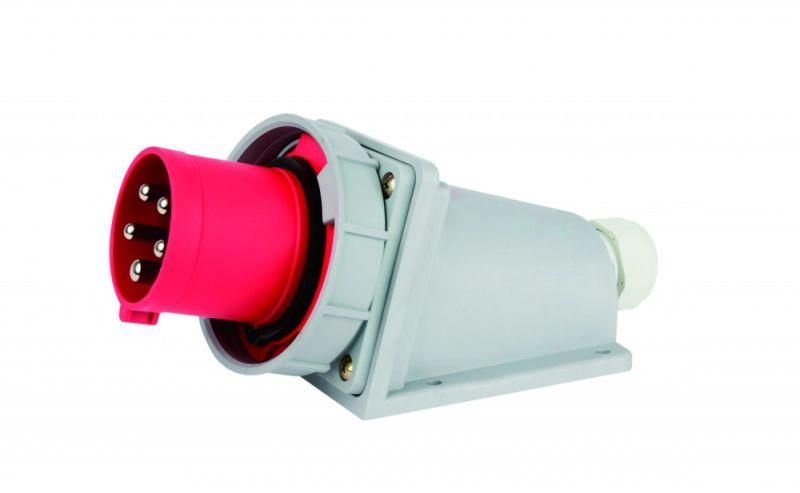

Вилка стационарная 3Р+РЕ+N 125А 380В IP67 ВС-103 DEKraft 26174DEK APC

Вилка стационарная 3P+PE+N 125A 380V IP67 ВС-103 от DEKraft - надёжный силовой разъём для постоянной установки в условиях повышенной запылённости и влажности. Подходит для подключения оборудования с высокой мощностью на промышленных объектах, стройплощадках и станциях зарядки электромобилей.

Назначение и область применения

Вилка стационарная 3P+PE+N 125A 380V IP67 ВС-103 предназначена для стационарного подключения трёхфазного оборудования с нулевым и защитным заземляющим проводником. Применяется там, где требуется безопасное и долговечное соединение под нагрузкой до 125 А. Часто используется в:

• промышленных цехах и на заводах
• строительных и монтажных площадках
• энергетических объектах и подстанциях
• аэропортах, портах и железнодорожных вокзалах
• станциях быстрой зарядки электромобилей
• сельскохозяйственных комплексах с мощными насосами и оборудованием

Технические характеристики

• Тип: силовая вилка стандарта CEE 545W
• Номинальный ток: 125 А
• Номинальное напряжение: 380–415 В переменного тока (указана 400 В в характеристиках - соответствует европейскому стандарту)
• Число полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP67 (полная защита от пыли; допускает временное погружение в воду до 1 метра на 30 минут)
• Оrientация заземляющего контакта: 6 часов (горизонтальное положение штыря заземления)
• Способ подключения: винтовые клеммы - позволяют закрепить кабели сечением от 16 до 50 мм2
• Конструкция: монтаж на поверхность, наклонный угол подключения - обеспечивает удобную прокладку кабеля
• Материал корпуса: термостойкий полиамид (самозатухающий, устойчив к УФ-излучению и механическим повреждениям)
• Гарантия: 3 года

Совместимость и монтаж

Вилка 3P+PE+N 125A 380V IP67 ВС-103 совместима с розетками того же типа - CEE 545W. Для правильного монтажа:

• Установите вилку на прочную поверхность - стену, раму или панель щита из металла или пластика
• Обеспечьте доступ к винтовым клеммам для обслуживания
• Используйте кабель с жилами сечением 16–50 мм2 - сальник адаптирован под этот диапазон
• Затягивайте винты равномерно, чтобы избежать перегрева контактных групп
• Не используйте с кабелями меньшего сечения - возможен перегрев и потеря герметичности

Безопасность и стандарты

Вилка ВС-103 соответствует требованиям международного стандарта IEC 60309-2 для промышленных разъёмов. Все токоведущие элементы изготовлены из антикоррозийных сплавов, контакты рассчитаны на 50 000 циклов включения/выключения. Корпус выполнен из самозатухающего материала - не поддерживает горение даже при перегрузке.

Преимущества

• Сальник встроен в конструкцию - позволяет герметично ввести кабель любого сечения в пределах 16–50 мм2 без дополнительных комплектующих
• Защелкивающийся механизм обеспечивает надёжное соединение с розеткой и исключает случайное отключение
• Высокая устойчивость к внешним воздействиям: UV-излучение, температурные колебания, вибрации
• Контакты и винты защищены от окисления - снижаются потери и риск нагрева
• Наклонный вход кабеля уменьшает изгиб и продлевает срок службы изоляции

Ограничения применения

• Не предназначен для мобильного использования - не имеет ручки для переноски
• Не рекомендуется для подключения однофазного оборудования - требует трёхфазной сети
• Не работает при напряжении выше 415 В - превышение может вызвать пробой изоляции
• Не следует использовать в средах с химически активными газами или паром - материал не устойчив ко всем агрессивным веществам
• Не подходит для внутренней скрытой проводки - монтируется только на поверхность

Примеры использования

• Подключение сварочных аппаратов на стройке
• Электропитание крупных насосов в водопроводных станциях
• Соединение зарядных модулей электробусов на автопарке
• Временные линии питания на выставках и ярмарках
• Питание конвейеров и автоматизированных линий в пищевой промышленности

Практические советы

• Перед первым подключением проверьте соответствие фаз - неправильная коммутация может повредить оборудование
• Проверяйте затяжку винтов каждые 6 месяцев - особенно в вибрационных средах
• При использовании в холодном климате убедитесь, что кабель не становится хрупким - выбирайте эластичную изоляцию
• Не применяйте смазки или антисептики на контактах - они нарушают проводимость
• При замене кабеля всегда используйте тот же тип и сечение - изменение может нарушить класс защиты IP67
• Артикул ВС-103 и бренд DEKRAFT указывают на серию промышленных разъёмов второго поколения - совместимы с другими изделиями этой линейки
