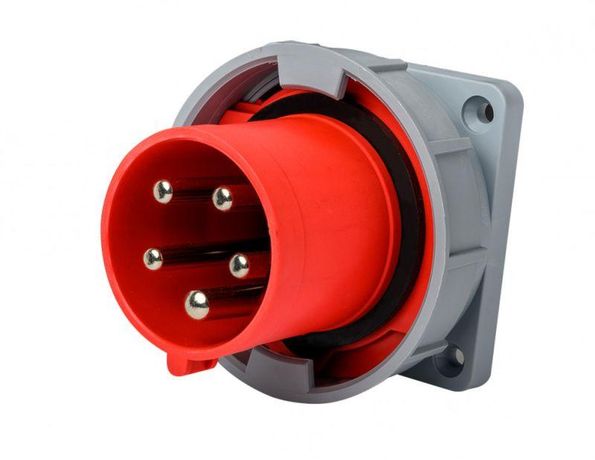

Вилка для скрытой проводки 3Р+РЕ+N 125А 380В IP67 ВЩ-103 | 26244DEK DEKraft APC

Вилка для скрытой проводки 3P+PE+N 125A 380V IP67 ВЩ-103 от DEKraft - надёжный соединитель для трёхфазных сетей с заземлением и нулём, рассчитанный на работу в сложных условиях. Артикул 26244dek подходит для монтажа в распределительном оборудовании и временных энергосистемах.

Назначение и область применения

Вилка ВЩ-103 предназначена для подключения оборудования к трёхфазной сети 380–415 В с защитным заземлением (PE) и нулевым проводником (N). Применяется там, где требуется высокая защищённость и прочность: на стройплощадках, в мобильных станциях, специализированном транспорте, на производствах с повышенной запылённостью или влажностью. Устройство встраивается в шкафы и распределительные щиты, обеспечивая безопасный доступ к питанию через скрытую проводку.

Технические характеристики

• Номинальный ток: 125 А
• Рабочее напряжение: до 400 В переменного тока (соответствует диапазону 380–415 В)
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP67 - полностью герметична от пыли, выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Тип подключения: винтовые клеммы - позволяют надёжно закрепить жилы сечением до 50 мм2
• Положение заземляющего контакта: 6 часов - соответствует стандарту IEC/CEE 645W
• Материал корпуса: огнестойкий полиамид (PA) - устойчив к механическим нагрузкам и УФ-излучению
• Тип кабельного ввода: уплотнительная гайка - обеспечивает герметичную фиксацию кабеля без дополнительных элементов
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Вилка ВЩ-103 совместима с розетками того же типа - CEE 645W, 125 A, 5P. Для монтажа используется скрытая установка в нишу или распределительный щит. Кабель вводится через уплотнительную гайку, которая плотно фиксирует его внешний диаметр. Перед подключением проверьте соответствие сечения жил и допустимых значений: максимальное сечение - 50 мм2. Винтовые клеммы затягиваются отверткой; рекомендуется периодически контролировать усилие затяжки после первых нескольких циклов работы.

Безопасность и стандарты

Вилка соответствует международному стандарту IEC/CEE 645W. Корпус изготовлен из самозатухающего полиамида, что исключает распространение пламени при перегреве. Конструкция предотвращает случайное отключение под нагрузкой благодаря защелкивающемуся механизму. Герметизация IP67 позволяет использовать устройство в средах с риском брызг, дождя и пылевых выбросов.

Преимущества

• Высокая долговечность: контакты рассчитаны на 50 000 циклов - в 5 раз больше, чем у обычных бытовых разъёмов
• Устойчивость к окружающей среде: материал корпуса не теряет прочность при температуре от –25C до +80C и не выгорает на солнце
• Простота обслуживания: винтовые клеммы легко проверить и подтянуть без специнструмента
• Герметичность: уплотнительная гайка исключает необходимость в дополнительных сальниках или муфтах
• Чёткая ориентация: положение заземления в 6 часов гарантирует правильное подключение и исключает ошибки при монтаже

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP67 не заменяет IP68
• Запрещено использование в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Не работает при напряжении выше 400 В - превышение может повредить изоляцию
• Не совместим с розетками других серий, даже при одинаковом количестве полюсов - отличается формой и расположением контактов
• Требуется точное соблюдение посадочных размеров при установке в шкаф - корпус имеет фиксированный контур крепления

Примеры использования

• Подключение сварочных аппаратов на стройке
• Электропитание насосов и компрессоров в автопоездах
• Временные осветительные системы на открытых площадках
• Питание контрольно-измерительных приборов в цехах с частой мойкой оборудования
• Распределительные щиты на объектах с высокой влажностью (например, теплицы, рыбопереработка)

Практические советы

• Перед монтажом убедитесь, что кабель имеет достаточное сечение - для 125 А минимум 35 мм2 медного провода
• При использовании в холодных условиях (ниже –15 C) не применяйте силовые воздействия на корпус - пластик становится хрупче
• Проверяйте состояние уплотнительной гайки каждые 6 месяцев - при деформации она снижает уровень защиты
• Не используйте смазку на контактах - она привлекает пыль и снижает контактное давление
• При групповой установке нескольких вилок ВЩ-103 в одном щите оставляйте минимальный зазор 20 мм между ними для теплоотвода
