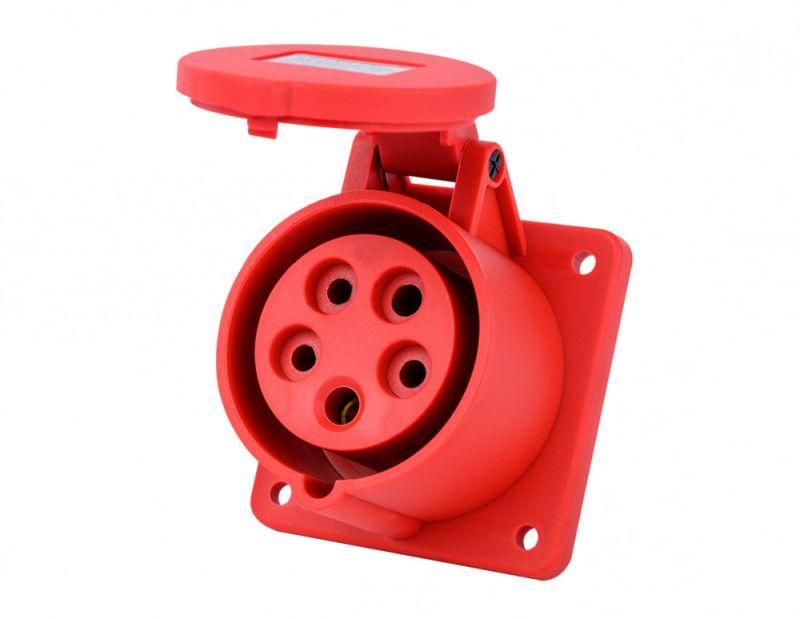

Розетка для скрытой проводки 3Р+РЕ+N 16А 380В IP44 РЩ-103 | 26264DEK DEKraft APC

Розетка для скрытой проводки 3P+PE+N 16A 380V IP44 РЩ-103 от DEKraft предназначена для надёжного подключения трёхфазного оборудования с заземлением и нулём в условиях повышенной влажности и запылённости. Артикул 26264dek соответствует серии РЩ-103 и используется в промышленных распределительных системах.

Назначение и область применения

Розетка РЩ-103 применяется там, где требуется безопасное и прочное подключение трёхфазного оборудования с защитным заземлением и нулевым проводником. Подходит для установки в распределительных щитах из пластика или металла, а также для создания временных электросетей на стройплощадках, в специализированном автотранспорте, на производстве и в цехах с высокими требованиями к защите от внешних воздействий.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В AC)
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Тип подключения: винтовые клеммы
• Материал корпуса: термостойкий полиамид (самозатухающий)
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Габариты: 76,5 × 76,5 мм
• Гарантия: 3 года
• Ударная прочность и устойчивость к УФ-излучению
• Ресурс контактных элементов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Розетка РЩ-103 совместима с вилками стандарта CEE 415. Для монтажа используется скрытая проводка - изделие устанавливается в подготовленную нишу в стене или корпусе распределительного щита. Корпус имеет встроенный сальник для герметичного ввода кабеля различного сечения - это исключает необходимость дополнительных переходников. Подключение выполняется через винтовые зажимы: жилы фаз, ноля и заземления должны быть зачищены и плотно затянуты. Рекомендуется использовать кабели с медными жилами сечением от 1,5 до 6 мм2.

Безопасность и стандарты

Розетка РЩ-103 соответствует требованиям к промышленным соединителям по ГОСТ Р МЭК 60309-2. Все токоведущие части и корпус изготовлены из самозатухающего материала, что снижает риск распространения пламени при перегреве. Конструкция обеспечивает механическую блокировку при подключении вилки - предотвращает случайное отсоединение. Применение термостойкого полиамида гарантирует сохранение целостности корпуса даже при температуре до +120 C.

Преимущества

• Встроенная система герметизации - сальник позволяет ввести кабель любого допустимого сечения без дополнительных деталей
• Высокая долговечность контактов - до 50 тысяч циклов подключения
• Защита от коррозии всех металлических компонентов - винты, пружины и контактные площадки рассчитаны на длительную работу в агрессивной среде
• Застёгивающаяся конструкция обеспечивает надёжное соединение и легко разъединяется даже в перчатках
• Устойчивость к ультрафиолету и механическим повреждениям - подходит для эксплуатации вне помещений и в условиях вибраций

Ограничения применения

Розетка РЩ-103 не предназначена для постоянного подключения мощных нагревательных нагрузок свыше 16 А. Не рекомендуется использовать в местах с регулярным погружением в воду - IP44 не обеспечивает защиту от струй или погружения. Также нельзя применять её в взрывоопасных зонах (не сертифицирована для Zone 1/2). Температура окружающей среды должна находиться в пределах от –25 C до +55 C.

Примеры использования

• Подключение станков ЧПУ в цехах
• Электропитание насосов и компрессоров на стройплощадках
• Временные сети питания для мобильных мастерских и ремонтных автомобилей
• Распределительные шкафы на объектах с повышенной влажностью - теплицы, пищевые производства, мойки

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля внутреннему каналу сальника - слишком толстый кабель может повредить уплотнение
• Не используйте розетку РЩ-103 без закрытой крышки - потеря защиты IP44 происходит сразу после открытия
• При установке в металлический щит обязательно проведите дополнительное заземление корпуса розетки к шине заземления щита
• Для обслуживания достаточно открутить два винта на корпусе - доступ к клеммам быстрый и не требует демонтажа всей системы
• Артикул 26264dek и модель РЩ-103 от DEKRAFT имеют одинаковые габариты, что позволяет заменять их друг на друга без переделки ниш
