Розетка для скрытой проводки 3Р+РЕ+N 16А 380В IP67 РЩ-103 | 26274DEK DEKraft APC

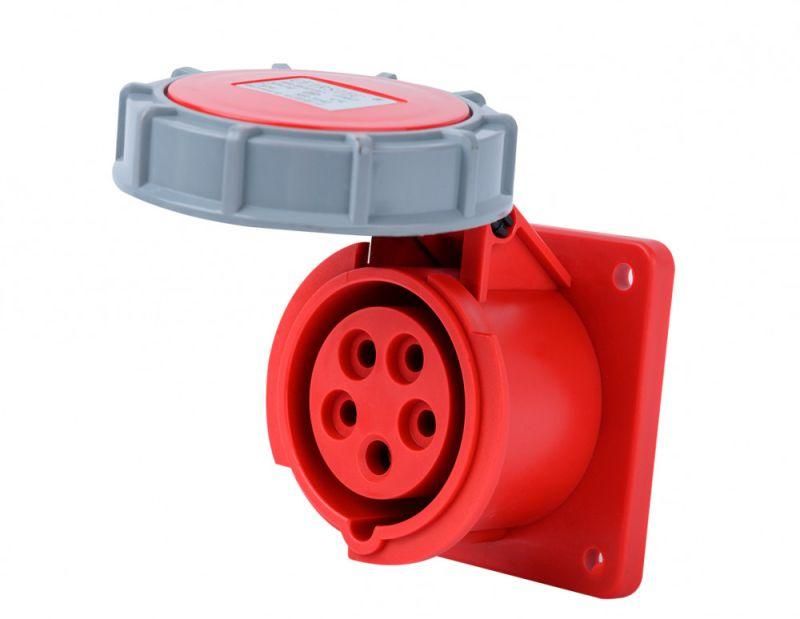

Розетка для скрытой проводки 3P+PE+N 16A 380V IP67 РЩ-103 от DEKraft предназначена для надёжного подключения трёхфазного оборудования в условиях повышенной запылённости и влажности. Устройство совмещает прочную конструкцию, высокую степень защиты и совместимость со стандартными промышленными вилками CEE 415W, что делает его подходящим для монтажа в распределительных щитах и мобильных системах электроснабжения.

Назначение и область применения

Розетка РЩ-103 используется там, где требуется безопасное и долговечное подключение трёхфазного оборудования с заземлением. Подходит для:

• временных электросетей на строительных площадках;
• промышленного оборудования, включая станки, компрессоры, насосы;
• спецтехники и автопоездов с внутренними электропитаниями;
• распределительных шкафов и щитов с скрытой проводкой.

Устройство рассчитано на постоянное использование в условиях, требующих защиты от воды, пыли и механических воздействий.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 10–11 кВт при 380 В.
• Количество полюсов: 5 (3 фазы + PE + N) - обеспечивает полноценное трёхфазное питание с защитным заземлением и нулём.
• Напряжение: 400 В (рабочий диапазон 380–415 В AC) - соответствует промышленному стандарту Европы и СНГ.
• Степень защиты: IP67 - полностью защищена от пыли и может кратковременно выдерживать погружение в воду до 1 метра на 30 минут.
• Тип подключения: винтовые клеммы - обеспечивают надёжный контакт при затяжке гаечным ключом, не требуют специальных инструментов.
• Положение заземляющего контакта: 6 часов - соответствует стандарту IEC/CEE, совместимо с большинством промышленных вилок.
• Габариты: 76,5 × 76,5 мм - компактная форма для установки в стандартные ниши распределительных щитов.
• Материал корпуса: полиамид - огнестойкий, ударопрочный, устойчивый к УФ-излучению и химическим средам.
• Код стандарта: CEE 415W - гарантирует совместимость с европейскими промышленными разъёмами.
• Ресурс контактов: 50 000 циклов подключения - длительный срок службы даже при частых операциях.

Совместимость и монтаж

Розетка РЩ-103 совместима с вилками стандарта CEE 415W, в том числе моделями от DEKraft, Hager, Schneider Electric и других производителей с аналогичным профилем. Для монтажа необходимо:

• вырезать в стене или щите отверстие размером 76,5×76,5 мм;
• закрепить устройство с помощью боковых фланцев или крепёжных элементов, предусмотренных конструкцией;
• подключить провода: L1, L2, L3, N, PE - к соответствующим клеммам, соблюдая цветовую маркировку;
• затянуть винты моментом 0,5–0,7 Нм - перетягивание может повредить пластиковую основу.

Не рекомендуется использовать с вилками другого типа - несоответствие формы может привести к плохому контакту или повреждению.

Безопасность и стандарты

Розетка РЩ-103 соответствует требованиям международного стандарта IEC 60309-2 для промышленных разъёмов. Материал корпуса имеет класс самозатухания V-0 по UL 94, что исключает распространение пламени. Конструкция предотвращает случайное отсоединение под нагрузкой благодаря защелкивающемуся механизму. Применение устройства в соответствии с ПУЭ и ГОСТ Р 51321.1 обеспечивает безопасность персонала и оборудования.

Преимущества

• Высокая устойчивость к внешним факторам: пыль, влага, температурные колебания, УФ-излучение.
• Долгий срок службы контактов - до 50 тысяч циклов подключения.
• Простота монтажа и обслуживания: винтовые клеммы позволяют легко заменить провода без демонтажа всего устройства.
• Защита от случайного отключения: защелка фиксирует вилку, снижая риск разрыва цепи при вибрации.
• Совместимость с широким спектром промышленных вилок - универсальное решение для различных систем.

Ограничения применения

• Не предназначен для использования вне помещений без дополнительной защиты от прямого солнечного света более 8 часов в день - хотя материал устойчив к УФ, длительное воздействие может вызвать потемнение и хрупкость.
• Запрещено применять в местах с постоянным погружением в воду - IP67 допускает лишь временное погружение, не является герметичной для подводного использования.
• Не следует подключать нагрузку выше 16 А - превышение тока вызывает перегрев и выход из строя контактов.
• Не совместима с бытовыми разъёмами (например, Schuko или евровилками) - различаются форма и расположение контактов.

Примеры использования

• Подключение сварочных аппаратов на стройплощадке через распределительный щит с розеткой РЩ-103.
• Электропитание конвейера на пищевом производстве, где необходима регулярная мойка оборудования.
• Внутренняя система питания электроинструмента в ремонтном автопоезде с установленной розеткой РЩ-103 в боксе.
• Временные сети на мероприятиях с использованием мощного освещения и звукоусиливающей аппаратуры.

Практические советы

• Перед первым подключением проверьте соответствие фаз - используйте фазоискатель, чтобы избежать перепутывания L1/L2/L3.
• При монтаже в металлическом щите обязательно подключите PE-провод к корпусу щита - это усиливает защиту.
• Не закручивайте винты слишком сильно - пластик корпуса чувствителен к перегрузкам, возможна деформация.
• Проверяйте состояние контактов каждые 6 месяцев при активном использовании - окисление может возникнуть даже при IP67.
• Выбирайте вилки того же производителя (DEKraft) - они точно совпадают по форме и усилию защёлкивания.
• Для сложных условий (высокая влажность, агрессивные среды) применяйте розетку РЩ-103 только внутри закрытых щитов с уровнем защиты IP54 и выше.
