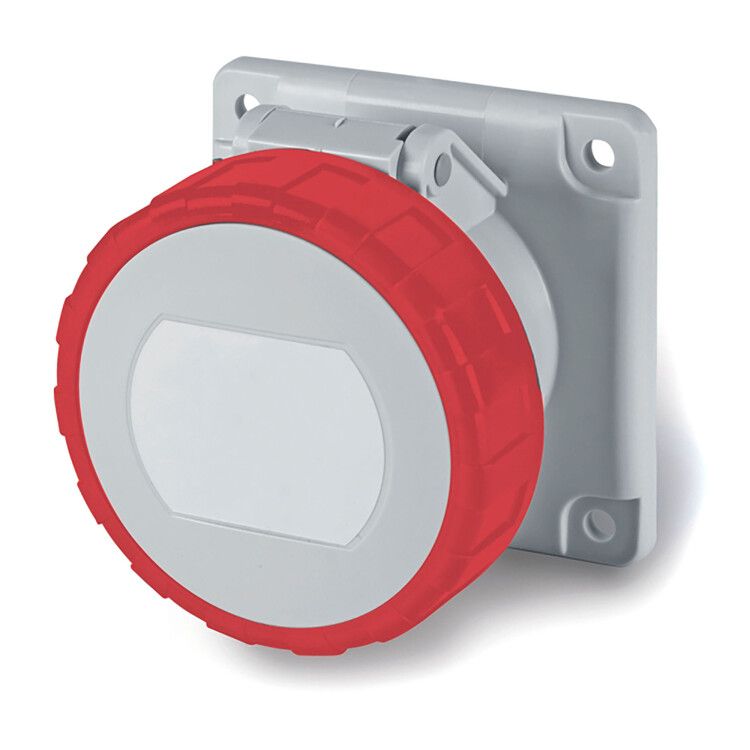

Розетка скрытая IP67 16A 3P+E+N 400V - DIS4271667 ДКС

Розетка скрытой установки 16 ампер 400 вольт 3P+E+N IP67 от бренда DKC (ДКС), артикул dis4271667, предназначена для надёжного подключения промышленного оборудования в условиях повышенной запылённости, влаги и механических воздействий. Эта модель из серии Quadro соответствует требованиям военного исполнения и рассчитана на длительную работу в сложных средах.

Назначение и область применения

Розетка скрытой установки 16 ампер 400 вольт 3P+E+N IP67 используется для создания стационарных точек подключения трёхфазного оборудования с заземлением и нулём. Подходит для монтажа на стенках шкафов, станций управления, производственных линий и других поверхностях, где требуется защищённый контакт. Область применения - промышленные объекты: цеха, логистические комплексы, энергоустановки, строительные площадки, объекты с агрессивными условиями эксплуатации.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 5 (3 фазы + N + PE)
• Степень защиты: IP67 (полная герметичность от пыли и временного погружения в воду до 1 метра)
• Сечение провода: 1,5–4 мм2
• Тип клеммы: винтовая, для надёжного и долговечного соединения
• Ориентация заземления: 6 часов (вертикально вниз)
• Ориентация подключения: прямолинейная - удобна для прокладки кабеля вдоль поверхности
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Габариты: 75×75 мм
• Цвет: красный - стандартная цветовая кодировка для силовых сетей 400 В
• Температурная стойкость контактов: до +960 °С (при перегрузках)
• Ударопрочность: уровень 5 (соответствует классу прочности для тяжёлых условий)

Совместимость и монтаж

Розетка скрытой установки 16 ампер 400 вольт 3P+E+N IP67 совместима с плагинами стандарта CEE 16 A / 400 V. Для монтажа необходима подготовка отверстия в панели по габаритам 75×75 мм. Кабель подводится сзади через входное отверстие, жилы затягиваются винтовыми клеммами. Напряжение подаётся на L1, L2, L3, N, PE - соответственно. Заземляющий контакт расположен в нижней части (6 часов), что исключает случайное замыкание при установке. Монтаж допускается только при отключенном питании. Рекомендуется использовать кабель с медными жилами сечением 1,5–4 мм2.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC 60309 для промышленных разъёмов. Выполнено в соответствии с требованиями военного исполнения - обеспечивает работоспособность при экстремальных температурах, вибрациях и влажности. Цветовая кодировка красного - указывает на напряжение выше 250 В, что соответствует правилам безопасности. Корпус не поддерживает горение и устойчив к химическим веществам, характерным для промышленной среды.

Преимущества

• Высокая степень защиты IP67 позволяет применять розетку даже в условиях проливного дождя, мойки оборудования или сырых помещениях
• Устойчивость к УФ-излучению предотвращает выгорание и хрупкость корпуса на открытых участках
• Винтовые клеммы обеспечивают плотный контакт без потерь, особенно важны при постоянных нагрузках 16 А
• Красный цвет легко отличить от бытовых розеток, снижает вероятность ошибочного подключения
• Конструкция с заземлением внизу минимизирует риск попадания воды внутрь при монтаже
• Подтверждённая ударопрочность (уровень 5) делает её пригодной для мест с возможными механическими воздействиями

Ограничения применения

• Не предназначен для подключения устройств с током более 16 А - превышение вызовет перегрев и выход из строя
• Не рекомендуется для использования в качестве временной розетки - предназначена для стационарной установки
• Не совместима с бытовыми plug-in разъёмами (например, Schuko или евровилка)
• Не следует монтировать в местах с постоянным погружением в жидкости - IP67 допускает лишь временное погружение
• Пластиковый корпус не выдерживает воздействия растворителей, кислот и щелочей - требует проверки окружающей среды

Примеры использования

• Подключение сварочных аппаратов на производстве
• Точки питания насосов и компрессоров в системах водоснабжения
• Электрооборудование на конвейерах в пищевой и фармацевтической промышленности
• Разъёмы для обслуживания мобильных машин на стройплощадках
• Системы освещения и вентиляции в холодильных камерах с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы отверстие в панели точно соответствовало 75×75 мм - иначе розетка не будет герметично закреплена
• При подключении используйте кабель с изоляцией, подходящей для 400 В - недостаточная изоляция опасна
• Затягивайте винты клемм равномерно, без усилия - переусилие может повредить контакт
• Проверяйте целостность уплотнений перед первым включением - они гарантируют IP67
• Для обслуживания отключите питание и опломбируйте доступ - это обязательное правило для изделий с военным исполнением
• Розетка DKC (ДКС) dis4271667 - часть серии Quadro, поэтому все элементы этой серии взаимозаменяемы по форме и креплению
