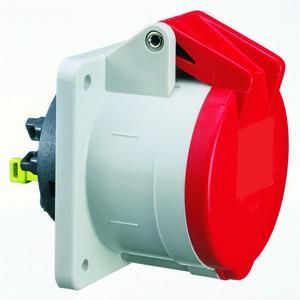

Розетка встраиваемая 16A 5р(3P+N+PE) 6h 400V IP54 Quick-Connect 13508 I 13508-Bals Bals

Розетка встраиваемая 16А 5P 3P+N+PE 6ч 400В IP54 Quick-Connect от Bals - надёжный контактный узел для подключения трёхфазного оборудования с заземлением. Артикулы 13508 и 13508-bals подходят для постоянной установки в помещениях с повышенной запылённостью или влажностью.

Назначение и область применения

Эта розетка предназначена для подключения трёхфазных потребителей мощностью до 16 А при напряжении до 400 В. Подходит для промышленного и коммерческого использования: станков, насосов, компрессоров, конвейеров, систем вентиляции. Установка осуществляется в распределительные щиты, стеновые ниши или специальные корпуса. Благодаря защите IP54, её можно применять в цехах, на складах, в автомастерских и других местах, где есть риск попадания пыли или брызг воды.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Количество полюсов: 5P (3 фазы + N + PE)
• Защита: IP54 - полностью защищена от пыли (не полностью герметична, но пыль не проникает в достаточном количестве для нарушения работы); защищена от брызг воды со всех сторон
• Тип подключения: Quick-Connect - быстрый зажим проводов без инструментов
• Степень защиты от внешних воздействий: 6ч - выдерживает длительную работу в условиях высокой температуры и влажности

Совместимость и монтаж

Розетка совместима с кабелями с жилами из меди, сечением от 0,75 до 6 мм2. Для монтажа требуется подготовить нишу в стене или шкафу с габаритами, соответствующими корпусу изделия. Клеммы работают по принципу Quick-Connect: достаточно вставить провод до упора - он фиксируется автоматически. Отключать питание перед подключением обязательно. Нельзя использовать с алюминиевыми проводами - возможен перегрев и потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60309-2 и обеспечивает безопасное подключение с защитным заземлением (PE). Конструкция исключает случайное отсоединение при нагрузке. Корпус выполнен из самозатухающего термостойкого пластика, устойчивого к механическим повреждениям.

Преимущества

• Quick-Connect позволяет смонтировать розетку в несколько раз быстрее, чем с традиционными винтовыми клеммами
• Высокая степень защиты IP54 снижает риск отказа в сложных условиях эксплуатации
• Чёткая маркировка контактов (L1, L2, L3, N, PE) уменьшает вероятность ошибки при подключении
• Устойчивость к нагреву и влажности продлевает срок службы даже при круглосуточной работе

Ограничения применения

• Не предназначен для наружной установки без дополнительного кожуха - IP54 не гарантирует защиту от прямого потока воды или длительного дождя
• Запрещено использование в средах с агрессивными химическими веществами (кислоты, растворители)
• Максимальная рабочая температура - +40 C; при более высоких значениях возможен перегрев
• Не рекомендуется для частых подключений/отключений - не является штепсельной розеткой, рассчитана на постоянное подключение

Примеры использования

• Подключение трёхфазного станка с ЧПУ в металлообрабатывающем цехе
• Фиксированное подключение воздушного компрессора на автосервисе
• Разводка питания для системы вентиляции в пищевом производстве
• Обеспечение энергоснабжения насосной группы в канализационной станции

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - слишком толстые провода не войдут в клемму, слишком тонкие - плохо зажмутся
• При использовании в сыром помещении убедитесь, что место установки не находится ниже уровня возможного затопления
• После монтажа протестируйте розетку тестером: проверьте целостность заземления и отсутствие замыканий между фазами
• Артикулы 13508 и 13508-bals - одинаковые по функционалу; различаются лишь цветом или партией производства, выбирайте по доступности
• Не используйте розетку в качестве временного решения - она не предназначена для частого извлечения вилки
