Розетка кабельная 16A 5р(3P+N+PE) 6h 400В IP67 Quick-Connect I 31243-Bals Bals

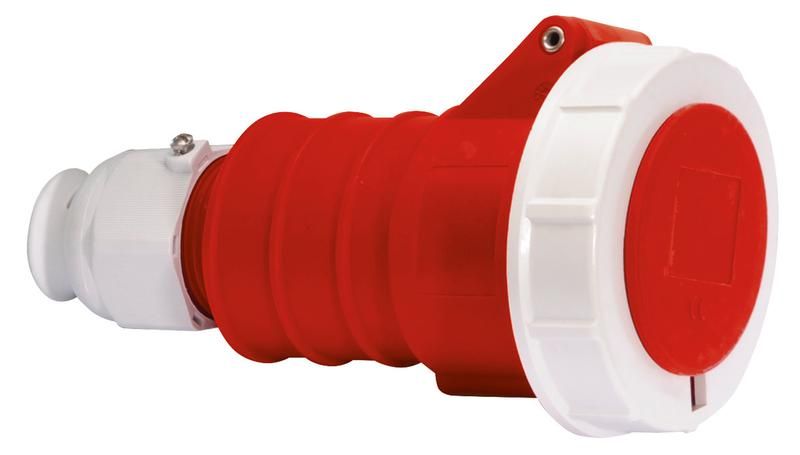

Розетка кабельная Bals 31243 — это надёжное соединение для временного или постоянного подключения мощного оборудования в сложных условиях. Кабельная розетка 31243 обеспечивает безопасную передачу тока до 16 А при напряжении 400 В, защищена от пыли и воды (IP67), и оснащена быстрозажимными клеммами для ускоренной установки.

Назначение и область применения

Розетка кабельная Bals 31243 предназначена для подключения переносного или стационарного электрооборудования, требующего трёх фаз, нулевой и защитной земли. Подходит для условий с высокой запылённостью, влажностью или возможным воздействием брызг воды. Часто используется на производстве, в строительстве, на объектах с мобильной техникой и в местах, где требуется частая замена нагрузки.

Технические характеристики

• Номинальный ток: 16 А — выдерживает длительную нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В — рассчитана на трёхфазную сеть 400 В переменного тока (L1, L2, L3 + N + PE)
• Количество полюсов: 5 — три фазных, один ноль, один защитный заземляющий контакт
• Степень защиты: IP67 — полностью герметична от пыли; выдерживает временное погружение в воду до 1 метра на 30 минут
• Тип клеммы: Безвинтовая — зажим провода осуществляется рычагом, без инструментов
• Материал корпуса: Пластик — термостойкий, самозатухающий, устойчивый к механическим повреждениям
• Тип кабельного ввода: Уплотнительная гайка — позволяет закрепить кабель с внешним диаметром 8–14 мм
• Оrientация подключения: Прямолинейная — кабель входит прямо, без изгиба
• Положение заземляющего контакта: 6 часов — заземление расположено внизу, что снижает риск случайного касания при монтаже
• Цвет: Красный — стандартизированная цветовая маркировка для трёхфазных розеток

Совместимость и монтаж

Розетка кабельная 31243 совместима с кабелями типа: H07RN-F, H05RR-F, H07BQ-F и аналогичными с жилами до 2,5 мм². Для монтажа:

• Закрепите кабель через уплотнительную гайку — затяните её рукой до плотного прилегания
• Откройте рычаг клеммы, вставьте жилу до упора, затем зафиксируйте рычаг
• Не используйте инструменты для затяжки — перетяжка может повредить контакт
• Проверьте правильность подключения фаз (L1-L2-L3), ноля (N) и земли (PE) по цветовой маркировке
• Избегайте перегибов кабеля у входа — радиус изгиба минимум 5×диаметр кабеля

Безопасность и стандарты

Розетка Bals 31243 соответствует требованиям IEC 60309-2 для штепсельных соединений промышленного исполнения. Конструкция исключает возможность подключения под напряжением благодаря дизайну контактов и механизму блокировки. Цвет красный соответствует нормам для 400 В трёхфазных систем. Напряжение 400 В — максимальное рабочее значение, превышение недопустимо.

Преимущества

• Быстрозажимные клеммы позволяют смонтировать розетку без отверток — экономят время при замене или ремонте
• Высокая степень защиты IP67 делает розетку пригодной для работы вне помещений, в цехах с мойкой, на открытых площадках
• Фиксированный положение заземления (6 ч) предотвращает ошибки при подключении и улучшает эргономику
• Красный корпус легко отличается от других типов розеток — снижает вероятность путаницы в сетях с несколькими напряжениями

Ограничения применения

• Не предназначен для постоянного погружения в жидкости — IP67 допускает лишь кратковременное погружение
• Не рекомендуется использовать в средах с агрессивными химическими веществами — пластиковый корпус не устойчив к растворителям и маслам
• Максимальный диаметр кабеля — 14 мм; более толстые провода не войдут в уплотнительную гайку
• Не следует применять в условиях температур ниже -25 °C — материал становится хрупким
• Не подходит для подключения устройств с импульсными нагрузками выше 16 А — возможен выход из строя клемм

Примеры использования

• Подключение сварочных аппаратов на стройплощадке
• Электроинструменты на заводе с регулярной мойкой оборудования
• Передвижные насосы и компрессоры на объектах с повышенной влажностью
• Временные силовые точки для тестирования технологического оборудования

Практические советы

• Перед первым использованием проверьте надёжность зажима каждой жилы — потяните каждую проводку осторожно
• При работе в холодном климате храните розетку в тепле перед монтажом — пластик станет менее хрупким
• Не используйте адаптеры или переходники — они нарушают целостность защиты IP67
• При необходимости замены — всегда отключайте питание перед отсоединением кабеля
• Артикулы 31243 и 31243-bals — это одна модель; суффикс “bals” указывает на партию, не влияет на функционал
