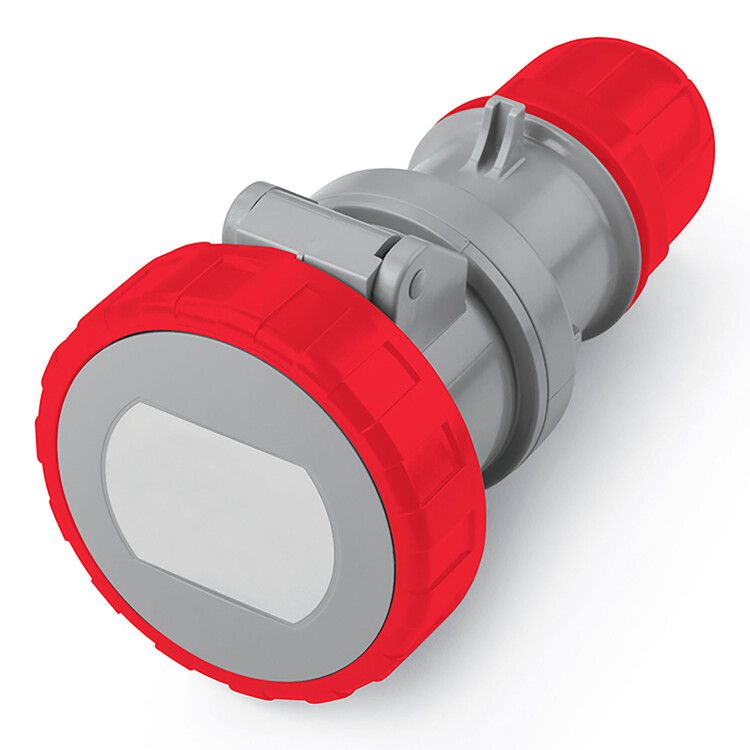

Розетка кабельная Quadro 16А 400В 3P+E+N IP67 DKC DIS3181647

Розетка кабельная 16 ампер 400 вольт 3P+E+N IP67 от бренда DKC (ДКС), артикул dis3181647, предназначена для надежного разъемного подключения мобильного оборудования в условиях повышенной запыленности и влажности. Эта модель из серии Quadro обеспечивает безопасную передачу энергии в промышленных средах.

Назначение и область применения

Розетка кабельная 16 ампер 400 вольт 3P+E+N IP67 применяется там, где требуется частое подключение и отключение силового оборудования. Она служит для соединения кабеля с устройством через штекер, позволяя легко переставлять или обслуживать машины без демонтажа проводки. Подходит для станков, конвейеров, сварочных аппаратов, компрессоров и другого промышленного оборудования, работающего в цехах, на открытых площадках, в пищевой и химической промышленности.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 400 В
• Частота: 50/60 Гц
• Количество полюсов: 5 (3 фазы + N + PE)
• Степень защиты: IP67 (полная герметичность от пыли, выдерживает кратковременное погружение в воду до 1 метра)
• Способ подключения: винтовые клеммы
• Сечение кабеля: 1,5–2,5 мм2
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Цвет: красный
• Положение заземляющего контакта: 6 часов (по часовой стрелке)
• Ударопрочность: класс 5 (выдерживает механические нагрузки в промышленной среде)
• Минимальный радиус изгиба кабеля: 5×диаметр кабеля
• Тип крепления: наружное, с уплотнительной гайкой
• Исполнение: открытой установки

Совместимость и монтаж

Розетка совместима с штекерами стандарта CEE (IEC 60309), имеющими аналогичную конфигурацию - 3P+E+N, 16 А, 400 В. Для монтажа используйте уплотнительную гайку, которая плотно фиксирует кабель и предотвращает его выдергивание. Крепится на стену, раму или щит с помощью внешних отверстий. Перед подключением проверьте соответствие сечения кабеля (не более 2,5 мм2) и правильность затяжки винтов - недостаточно плотный контакт вызывает нагрев. Не допускается использование с кабелями большего сечения - это нарушит работу зажима и снижает безопасность.

Безопасность и стандарты

Розетка соответствует требованиям IEC 60309 и выполнена из материала, устойчивого к температуре до +960 C (GWFI). Это гарантирует самозагасание при перегреве и исключает распространение пламени. Высокая степень защиты IP67 позволяет применять изделие в условиях постоянной влаги, мытья, дождя и пылевых выбросов. Цвет красный - стандартный для сетей 400 В, что помогает визуально отличить её от других напряжений.

Преимущества

• Высокая защита IP67 - работает даже после попадания воды или в пыльных помещениях
• Устойчивый к УФ-излучению корпус - не трескается и не выгорает на солнце
• Надежные винтовые клеммы - минимизируют риск ослабления контакта при вибрациях
• Конструкция с уплотнительной гайкой - защищает от вытягивания кабеля
• Яркий красный цвет - удобна для быстрой идентификации в сложных системах

Ограничения применения

• Не предназначен для внутренней установки в закрытых распределительных щитах - только наружная монтажная схема
• Запрещено использовать с кабелями сечением менее 1,5 мм2 или более 2,5 мм2 - возможен перегрев или плохой контакт
• Не рассчитана на постоянное погружение в воду - IP67 допускает лишь временное воздействие
• Не совместима с штекерами других серий или стандартов (например, Schuko, евровилка)

Примеры использования

• Подключение переносного сварочного аппарата на стройплощадке
• Электропитание насосов в канализационном колодце
• Соединение конвейера с источником питания в пищевом цехе
• Перемещаемый компрессор на заводе с регулярной мойкой оборудования
• Временные точки питания на выставках и мероприятиях с использованием тяжелой техники

Практические советы

• При монтаже всегда затягивайте винты клемм равномерно - переусердствовать нельзя, чтобы не повредить медные жилы
• Проверяйте минимальный радиус изгиба кабеля - слишком резкий изгиб приведёт к повреждению изоляции
• Используйте эту розетку только с штекерами того же стандарта CEE и такой же полярностью - особенно важно соблюдение положения заземления (6 часов)
• При длительной эксплуатации в агрессивной среде периодически осматривайте уплотнители и клеммы на предмет окисления или деформации
• Для замены - отключите питание, снимите кабель, открутите гайку и замените розетку полностью, не пытайтесь ремонтировать внутри
