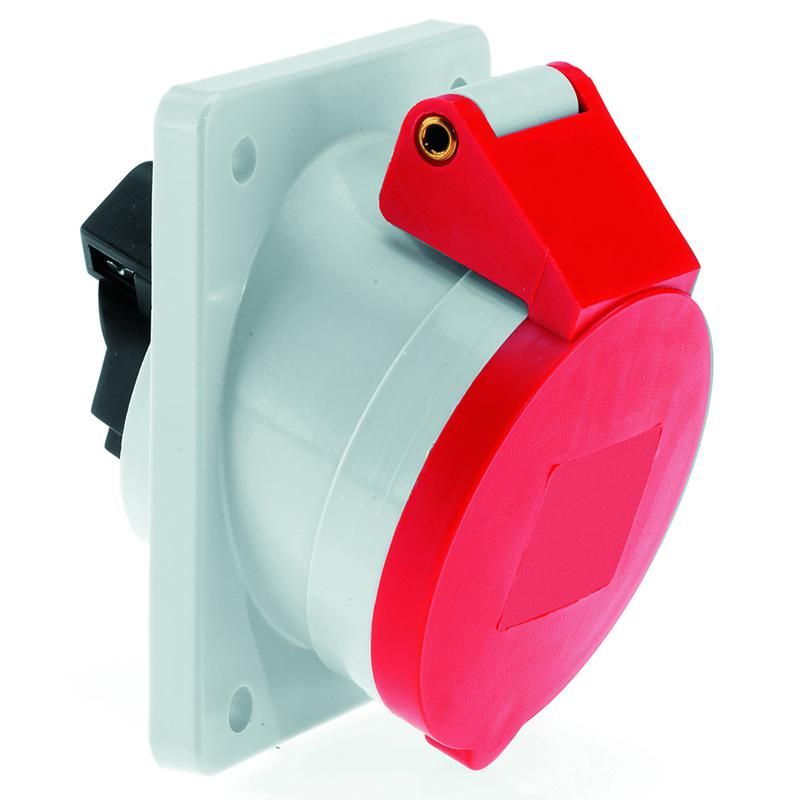

Розетка наклонная 16A 5р(3P+N+PE) 6h 400V IP44 фланец 85х85 12078 I 12078-Bals Bals

Розетка силовая панельная Bals 12078 предназначена для надёжного подключения трёхфазного оборудования на промышленных объектах. Её фланцевый монтаж, степень защиты IP44 и красный цвет делают её удобной для установки на панели в условиях повышенной запылённости и влажности.

Назначение и область применения

Розетка Bals 12078 используется для подключения трёхфазных потребителей с заземлением - таких как насосы, компрессоры, станки, конвейеры и другое оборудование мощностью до 16 А. Подходит для монтажа на щитах, стендах и технологических панелях в цехах, логистических комплексах и на производстве. Красный цвет обеспечивает визуальное отличие от других розеток, что упрощает идентификацию цепей.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 7 кВт при 400 В
• Напряжение: 400 В - рассчитана на трёхфазную сеть с нулём и заземлением
• Количество полюсов: 5 - три фазы (L1, L2, L3), один ноль (N), один защитный проводник (PE)
• Степень защиты: IP44 - защищена от брызг воды и частиц крупнее 1 мм (пыль не попадает внутрь полностью, но частично может проникать)
• Фланец: 85×85 мм - позволяет закрепить розетку на плоской поверхности
• Расстояние между монтажными отверстиями: 70×70 мм - совпадает со стандартным шагом крепления панельных устройств
• Тип подключения: винтовые зажимы - подходят для медных жил сечением до 4 мм2
• Угол подключения: наклонный - кабель вводится под углом, снижая риск перегиба
• Положение заземляющего контакта: 6 часов - контакт расположен внизу, соответствует распространённой схеме подключения
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и температуре до +60 C
• Цвет: красный - стандартизирован для обозначения трёхфазных цепей

Совместимость и монтаж

Розетка Bals 12078 монтируется через фланец на металлическую или пластиковую панель толщиной до 8 мм. Для установки используются четыре болта M4, которые проходят через отверстия с шагом 70×70 мм. Убедитесь, что толщина панели не превышает допустимую - иначе невозможно плотно затянуть гайки. Кабель подключается к винтовым зажимам после зачистки изоляции на 8–10 мм. Наклонный ввод позволяет направить кабель в сторону от панели, избегая перегибов и натяжений. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Розетка соответствует требованиям ГОСТ Р МЭК 60309-2 и имеет исполнение IP44, что гарантирует безопасную работу в помещениях с высокой влажностью и пылью. Конструкция исключает случайное прикосновение к токоведущим частям при установленном штекере. Цветовое оформление соответствует рекомендациям по маркировке трёхфазных цепей. Применение вне указанных условий (например, в взрывоопасных средах) запрещено.

Преимущества

• Фланцевый монтаж обеспечивает прочное крепление даже при вибрациях
• Наклонный ввод кабеля снижает риск повреждения изоляции
• Чёткая расстановка контактов (PE внизу) минимизирует ошибки при подключении
• Красный цвет ускоряет диагностику и обслуживание
• Пластиковый корпус не проводит ток и не нагревается при нормальной нагрузке

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при струйном орошении
• Запрещено использовать в местах с температурой выше +60 C или ниже –25 C
• Не подходит для взрывоопасных зон (Zone 1/2, Div. 1/2)
• Не рекомендуется для подключения оборудования с импульсными нагрузками свыше 16 А
• Не совместима с бытовыми вилками - требует специализированных штекеров типа CEE 7/7 или аналогов

Примеры использования

• Подключение трехфазного станка с ЧПУ на сборочном участке
• Разъединительная точка для конвейера в пищевой промышленности
• Временный доступ к питанию для тестирования оборудования в мастерской
• Распределительная розетка на щите управления насосной станцией

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - оптимально 2,5–4 мм2
• Используйте наконечники для многожильных проводов - это предотвращает ослабление контакта
• При установке на вертикальную поверхность ориентируйте розетку так, чтобы вода не собиралась на крышке
• Обязательно проверяйте затяжку винтов через 1–2 месяца после первого включения - особенно при вибрационных нагрузках
• Для замены используйте оригинальные штекеры с таким же количеством полюсов и типом контактов - не применяйте адаптеры
