Розетка стационарная ОП 16А 3P+N+PE IP44 14 296 NCA-SR115-16-380 Navigator 14296

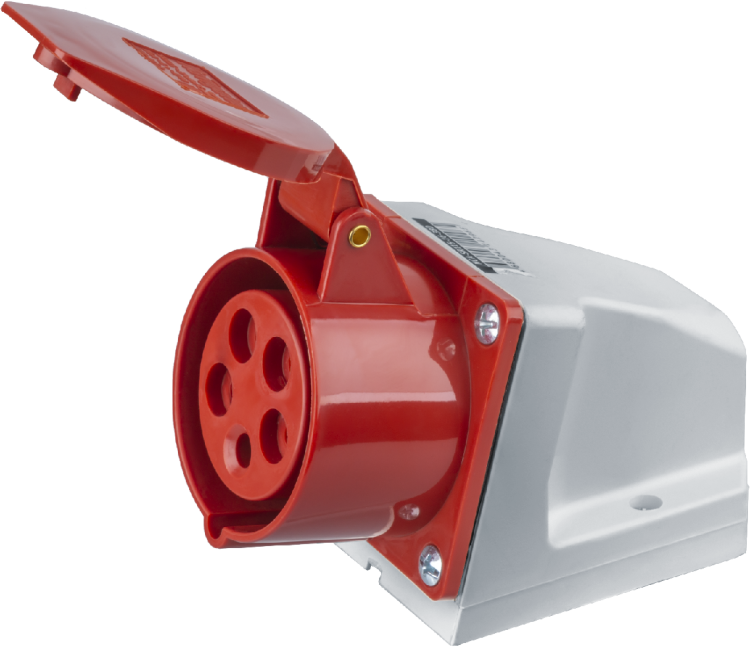

Розетка стационарная наружная NCA-SR115-16-380 от бренда Navigator предназначена для надёжного подключения трёхфазного оборудования в условиях открытой установки. Её прочный пластиковый корпус с защитой IP44 обеспечивает устойчивость к пыли и брызгам воды, что делает её подходящей для промышленных объектов, строительных площадок и внешних помещений.

Назначение и область применения

Эта розетка используется для подключения трёхфазных потребителей мощностью до 16 А при напряжении 400 В. Подходит для постоянной эксплуатации вне помещений - на фабриках, в цехах, на автостоянках, в местах обслуживания технологического оборудования. Благодаря защищённому исполнению, её можно применять там, где есть риск попадания влаги, пыли или механических воздействий.

Технические характеристики

• Максимальный ток: 16 А
• Номинальное напряжение: 400 В
• Число полюсов: 5 (3 фазы + ноль + заземление)
• Степень защиты: IP44 - защита от твердых частиц больше 1 мм и брызг воды со всех направлений
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Исполнение: открытая установка - монтируется на стену или панель
• Материал корпуса: термостойкий пластик
• Оrientация заземляющего контакта: 6 часов (вниз)
• Цвет: красный - соответствует стандарту цветовой кодировки для трёхфазных сетей

Совместимость и монтаж

Розетка NCA-SR115-16-380 совместима с штекерами того же типа - 5-полюсными, рассчитанными на 16 А и 400 В. Для монтажа требуется предварительно подготовить отверстие в стене или щите, закрепить устройство саморезами через крепёжные отверстия на корпусе. Убедитесь, что сечение провода соответствует допустимому для 16 А (обычно 2,5–4 мм2). Каждый контакт затягивается отдельно - перегрузка одного из них недопустима. Цветовая кодировка (красный) указывает на принадлежность к трёхфазной сети - не путайте с однофазными аналогами.

Безопасность и стандарты

Розетка выполнена в соответствии с требованиями ГОСТ Р МЭК 60309-2, обеспечивающими безопасную работу в промышленной среде. Конструкция исключает случайное отключение под нагрузкой благодаря жёсткой фиксации штекера. Наличие заземления (PE) гарантирует защиту от поражения током при повреждении изоляции оборудования.

Преимущества

• Усиленная защита IP44 - выдерживает влажную среду и пыль, не требует дополнительных кожухов
• Красный цвет - сразу определяется как трёхфазная точка подключения, снижает риск ошибки при подключении
• Винтовые клеммы - позволяют надёжно закрепить провода любого типа, включая многожильные
• Заземляющий контакт расположен внизу - минимизирует риск замыкания при попадании влаги
• Произведено компанией Navigator - известным производителем электрооборудования с проверенной долговечностью

Ограничения применения

• Не предназначен для погружения в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендуется использовать в местах с частыми температурными перепадами ниже –25 C - материал может стать хрупким
• Не подходит для подключения аппаратов с током выше 16 А - возможен перегрев и выход из строя
• Не имеет механизма автоматического отключения - требует наличия внешнего автомата или контактора в цепи

Примеры использования

• Подключение трехфазного станка с ЧПУ на производстве
• Точка питания насосной группы на стройплощадке
• Розетка для сварочного аппарата на открытой территории
• Оборудование конвейерной линии в холодильном цехе

Практические советы

• Перед монтажом обязательно отключите питание и проверьте отсутствие напряжения тестером
• При использовании многожильных проводов используйте наконечники - так контакт будет более надёжным
• Учитывайте посадочные габариты: розетка NCA-SR115-16-380 требует места для свободного доступа к штекеру - не монтируйте слишком близко к другим элементам
• Проверяйте соответствие штекера и розетки - даже небольшое расхождение в типоразмере может привести к плохому контакту
• При эксплуатации в пыльных условиях периодически осматривайте контакты - грязь может вызвать нагрев и окисление
