Розетка для скрытой проводки 3Р+РЕ+N 32А 380В IP44 РЩ-103 | 26265DEK DEKraft APC

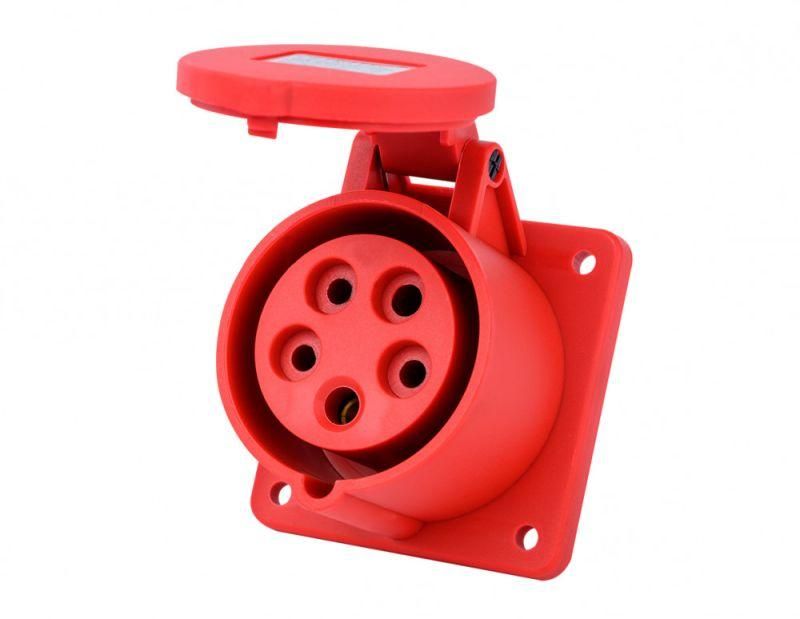

Розетка для скрытой проводки 3P+PE+N 32A 380V IP44 РЩ-103 от DEKraft - это промышленная силовая розетка с пятью контактами, предназначенная для надёжного подключения оборудования в условиях повышенной влажности и запылённости. Артикул 26265dek соответствует серии РЩ-103 и используется в распределительных щитах, мобильных станциях и специальной технике.

Назначение и область применения

Розетка РЩ-103 предназначена для подключения трёхфазного оборудования с заземлением и нулём через систему CEE 425. Подходит для постоянной и временной электропроводки там, где требуется высокая защищённость - на стройплощадках, в цехах, на автобазах, в передвижных станциях и внутри распределительных щитов. Устройство рассчитано на работу в составе скрытой проводки, то есть монтируется внутрь стен или панелей, а не крепится на поверхность.

Технические характеристики

• Номинальный ток: 32 А
• Напряжение: до 400 В переменного тока (рабочий диапазон 380–415 В)
• Количество полюсов: 5 (3 фазы + PE + N)
• Степень защиты: IP44 (защита от брызг воды и предметов более 1 мм)
• Тип подключения: винтовые клеммы
• Материал корпуса: термостойкий полиамид (самозатухающий)
• Положение заземляющего контакта: 6 часов (по аналогии с часовым циферблатом)
• Габариты: 76,5 × 76,5 мм
• Гарантия: 3 года
• Ресурс контактов: до 50 000 циклов подключения/отключения

Совместимость и монтаж

Розетка РЩ-103 совместима с вилками стандарта CEE 425 (синего цвета, 32А). Для монтажа требует подготовки отверстия в стене или панели щита с габаритами не менее 76,5×76,5 мм. Корпус имеет встроенный сальник - кабельный ввод позволяет фиксировать кабели с различным сечением без дополнительных элементов. Подключение выполняется через винтовые зажимы: жилы зачищаются, вставляются в клеммы и затягиваются отвёрткой. Монтаж возможен как в пластиковые, так и в металлические распределительные щиты. Заземляющий контакт расположен внизу (6 часов), что обеспечивает правильную ориентацию при подключении.

Безопасность и стандарты

Корпус изготовлен из самозатухающего термостойкого полиамида, который не распространяет горение и сохраняет форму при нагреве. Все токоведущие детали - винты, пружины, контакты - выполнены из антикоррозийных сплавов. Соответствует требованиям к промышленным соединителям IEC 60309. Степень защиты IP44 предотвращает попадание брызг воды и сторонних предметов, но не предназначена для длительного воздействия струи воды или погружения.

Преимущества

• Удобный сальник - позволяет закрепить кабель любого сечения без переходников
• Высокая механическая прочность корпуса - устойчив к ударам и перегрузкам
• Защита от УФ-излучения - не желтеет и не хрупнет на открытом воздухе
• Запирающаяся конструкция - вилка плотно фиксируется в розетке, исключает случайное отсоединение
• Долгий срок службы контактов - до 50 тысяч циклов подключения

Ограничения применения

Не применяется в средах с постоянным погружением в воду - IP44 не обеспечивает герметичность при струйном орошении или подтоплении. Не рекомендовано использование в помещениях с температурой ниже -25C или выше +60C без проверки условий эксплуатации. Не подходит для бытовых сетей 220 В - предназначена исключительно для трёхфазных систем 380–415 В. Не следует использовать с кабелями меньшего сечения, чем указано в документации сальника - риск перегрева.

Примеры использования

• Подключение сварочных аппаратов на стройке
• Электропитание насосов и компрессоров в мобильных мастерских
• Размещение в распределительных щитах спецтехники (автокраны, бетономешалки)
• Временные сети на открытых площадках (выставки, мероприятия)
• Системы питания влагозащищённых участков цехов (зоны мойки, охлаждения)

Практические советы

• Перед монтажом убедитесь, что диаметр кабеля соответствует допустимому в сальнике - слишком толстый кабель не войдёт, слишком тонкий - будет болтаться
• При установке в металлический щит обязательно соедините корпус с заземляющей шиной
• Проверьте соответствие вилки и розетки - используйте только CEE 425 (синие), другие типы (например, красные 16А) не подходят
• После первого подключения проверьте затяжку винтов - при первом нагреве они могут немного ослабнуть
• Для обслуживания отключите питание, затем открутите винты и извлеките розетку - она не снимается с места без демонтажа
