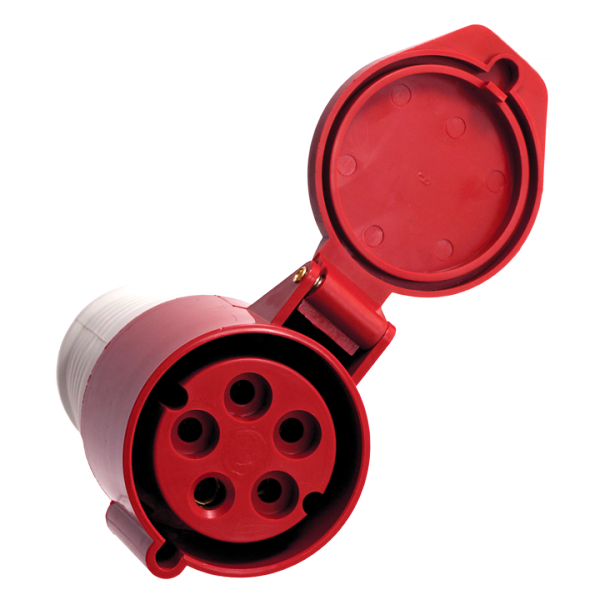

Розетка переносная 225 3Р+РЕ+N 32А 380В IP44 EKF PROxima | ps-225-32-380

Розетка кабельная переносная 32А 380В 3P+РЕ+N IP44 от EKF - это надёжное решение для временного подключения трёхфазного оборудования с заземлением. Артикул ps-225-32-380 соответствует требованиям ГОСТ Р 51323.1-99 и предназначена для работы в сложных условиях на стройплощадках, в мобильных объектах и на промышленных объектах.

Назначение и область применения

Розетка кабельная переносная 32А 380В 3P+РЕ+N IP44 используется для подключения передвижного и временно установленного трёхфазного электрооборудования. Подходит для питания станков, сварочных аппаратов, компрессоров, насосов, осветительных установок и других устройств мощностью до 22 кВт. Часто применяется на строительных площадках, в аварийных системах электроснабжения, в мобильных торговых точках, прицепах и трейлерах. Устройство обеспечивает безопасное подключение при наличии заземления и защищено от брызг воды и пыли.

Технические характеристики

• Номинальный ток: 32 А
• Напряжение: 400 В (соответствует 380 В в бытовой терминологии)
• Количество фаз: 3 (L1, L2, L3)
• Количество полюсов: 5 (3 фазы + N + PE)
• Степень защиты: IP44 - защита от брызг воды со всех сторон и от твёрдых частиц более 1 мм
• Максимальное сечение кабеля: 2,5 мм2 - подходит для медных жил, одножильных и многожильных
• Материал корпуса: самозатухающий пластик - устойчив к ударным нагрузкам и не поддерживает горение
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +85 C
• Ориентация подключения: прямолинейная - кабель выходит прямо из корпуса
• Ориентация заземляющего контакта: 6 часов - контакт расположен внизу при нормальной установке
• Способ подключения: винтовые клеммы - удобны для многократного подключения/отключения
• Кабельный ввод: уплотнительная гайка - герметизирует кабель, предотвращает вытягивание
• Гарантийный срок: 84 месяца (7 лет)
• Нормативный документ: ГОСТ Р 51323.1-99 (МЭК 60309-1-99)

Совместимость и монтаж

Розетка совместима с штепсельными вилками стандарта CEE 32A, 3P+PE+N. Для монтажа требуется подготовить кабель с максимальным сечением 2,5 мм2. Кабель вставляется в уплотнительную гайку, которая затягивается рукой - затем жилы подсоединяются к винтовым клеммам: L1, L2, L3, N, PE. Цветовая маркировка жил должна соответствовать стандарту: L1 - коричневый, L2 - чёрный, L3 - серый, N - синий, PE - жёлто-зелёный. Нельзя использовать кабель с сечением больше 2,5 мм2 - это нарушит работу уплотнительной гайки и может повредить корпус. Монтаж выполняется без инструментов, кроме отвёртки для затяжки клемм.

Безопасность и стандарты

Розетка соответствует международному стандарту IEC 60309-1 и российскому ГОСТ Р 51323.1-99. Корпус выполнен из самозатухающего полимера, что исключает распространение пламени при перегреве. Защита IP44 гарантирует безопасность при работе во влажной среде, на открытых площадках и в условиях возможного попадания пыли. Заземление обязательно - использование без заземления запрещено. Продукт прошёл проверку на механическую прочность и долговечность контактов.

Преимущества

• Высокая надёжность контактов благодаря усиленной конструкции медных элементов
• Удобная винтовая клемма - позволяет подключать как одножильные, так и многожильные провода без опрессовки
• Защита IP44 - подходит для использования вне помещений и в помещениях с повышенной влажностью
• Долгий срок службы - материал корпуса устойчив к химическим веществам, ультрафиолету и перепадам температур
• Яркий красный цвет - легко отличается от других разъёмов, снижает риск ошибочного подключения
• Гарантия 7 лет - один из самых длинных сроков среди аналогов

Ограничения применения

• Не предназначен для постоянной установки - только для переносного и временного подключения
• Максимальное сечение кабеля - 2,5 мм2; нельзя подключать кабели 4 мм2 и выше
• Не следует применять в условиях постоянного погружения в воду - IP44 не обеспечивает герметичность при погружении
• Не рекомендуется использовать в местах с частыми механическими ударами - хотя корпус прочный, он не является взрывобезопасным
• Не допускается эксплуатация при напряжении выше 400 В - превышение может вызвать пробой изоляции

Примеры использования

• Подключение сварочного аппарата на стройке
• Электропитание насоса в мобильном пункте водоснабжения
• Использование в прицепе с холодильником или освещением
• Временное питание генератора или компрессора на объекте
• Обеспечение энергоснабжения в аварийных ситуациях при отключении основного питания

Практические советы

• Перед каждым подключением проверяйте целостность кабеля и состояние контактов - особенно после длительного хранения
• При использовании в зимних условиях убедитесь, что кабель не стал хрупким - используйте кабели с низкотемпературной изоляцией
• Не закручивайте уплотнительную гайку слишком сильно - это может повредить резьбу или деформировать корпус
• При замене кабеля всегда используйте тот же тип и сечение - 2,5 мм2 - чтобы сохранить защиту IP44
• Храните розетку в сухом месте, избегайте намокания внутренней части - даже при IP44 влага внутри может вызвать окисление контактов
• Проверяйте соответствие фаз и заземления перед первым включением - неверное подключение может привести к выходу оборудования из строя
