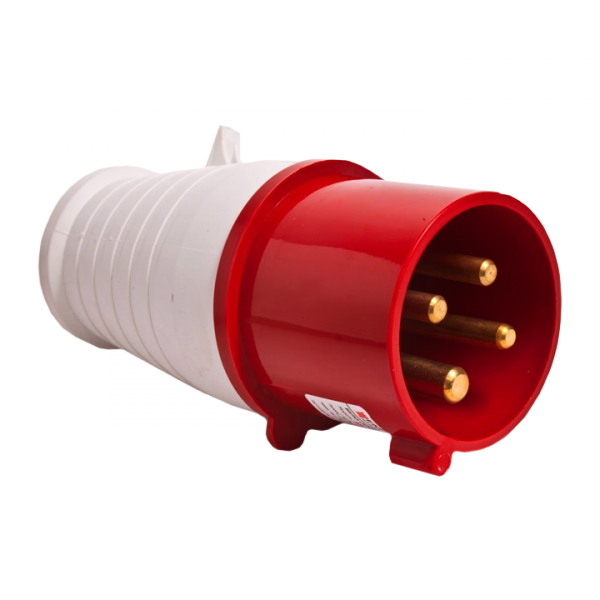

Вилка переносная 024 3Р+РЕ 32А 380В IP44 EKF PROxima | ps-024-32-380

Вилка переносная EKF PS-024-32-380 предназначена для безопасного подключения мощного мобильного оборудования к трехфазной сети 380–400 В. Устройство сочетает прочную конструкцию, защищённую от пыли и брызг (IP44), с надёжным винтовым соединением - идеально для условий строительных площадок, промышленных объектов и временных энергоустановок.

Назначение и область применения

Вилка EKF PS-024-32-380 используется для подключения переносного электрооборудования, требующего трёхфазного питания 380–400 В и тока до 32 А. Подходит для:

• Передвижных магазинов, прицепов и трейлеров;
• Строительных машин и инструментов (бетономешалки, компрессоры, сварочные аппараты);
• Оборудования на временных объектах: выставочных комплексах, ремонтных зонах, аварийных системах электроснабжения;
• Промышленных конвейеров и насосных станций, где требуется частая перемена места подключения.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать оборудование мощностью до ~22 кВт при 380 В.
• Напряжение: 400 В (соответствует сетям 380 В с допуском).
• Фазы: 3 рабочих + 1 заземляющий контакт (3P+E), совместимо с европейским стандартом CEE.
• Степень защиты: IP44 - защищает от твёрдых частиц больше 1 мм и брызг воды со всех направлений.
• Тип подключения: винтовые клеммы - обеспечивают плотный контакт с одножильными и многожильными проводами.
• Материал корпуса: самозатухающий пластик - устойчив к механическим повреждениям, не проводит ток, не горит.
• Частота: 50/60 Гц - работает в любых сетях Европы и России.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −25C до +40C и влажности до 98%.
• Ориентация контактов: прямолинейная, заземляющий контакт расположен в положении “6 часов” - соответствует стандарту CEE.
• Кабельный ввод: уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля без дополнительных элементов.
• Нормативный документ: ГОСТ Р 51323.1-99 (МЭК 60309-1-99) - соответствие международному стандарту на штепсельные разъёмы.
• Цвет: красный - визуальное отличие от однофазных разъёмов, указание на трёхфазное напряжение.
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных изделий.

Совместимость и монтаж

Вилка EKF PS-024-32-380 совместима с розетками стандарта CEE 32A 3P+E (синие или красные, с круглыми контактами). Для монтажа:

• Используйте кабель с жилами сечением 2,5–6 мм2 (медные, согласно ГОСТ).
• Зачистите изоляцию на 10–12 мм, введите провода в клеммы и затяните винты равномерно - не переусердствуйте, чтобы не повредить металл.
• Убедитесь, что кабель закреплён уплотнительной гайкой - это предотвращает выдергивание и попадание влаги внутрь.
• Не используйте с кабелями с алюминиевыми жилами - они не подходят по требованиям безопасности и надёжности контакта.

Безопасность и стандарты

Вилка EKF PS-024-32-380 соответствует ГОСТ Р 51323.1-99 и МЭК 60309-1, что гарантирует:

• Защиту от случайного касания токоведущих частей (IP44);
• Автоматическую блокировку при неполном введении - невозможно вставить вилку не до конца;
• Высокую термостойкость корпуса - материал не воспламеняется даже при перегрузке;
• Электробезопасность при работе во влажной среде - благодаря изоляции и герметизации.

Преимущества

• Прочная конструкция корпуса - выдерживает удары, падения и постоянные перемещения на стройплощадке.
• Надёжный контакт - винтовые клеммы не ослабевают со временем, в отличие от пружинных механизмов.
• Долгий срок службы - гарантированные 84 месяца и устойчивость к химическим веществам, маслам и агрессивной среде.
• Яркий красный цвет - легко распознаётся среди других разъёмов, снижает риск ошибочного подключения.
• Соответствие нормам - сертифицировано для использования в промышленности и на объектах с повышенными требованиями к безопасности.

Ограничения применения

• Не предназначен для постоянного подключения - только для переносного оборудования.
• IP44 недостаточно для погружения в воду или работы под дождём - не используйте в открытых местах без навеса.
• Не совместим с однофазными розетками (Cee 16A, 2P+E) - возможна физическая несовместимость и опасность при принудительном введении.
• Не рекомендуется применять в средах с постоянным воздействием растворителей, кислот или щелочей - пластик может деформироваться.
• Не подходит для автоматических систем управления - требует ручного включения/выключения.

Примеры использования

• На стройке: подключение бетономешалки БС-100 через удлинитель с этой вилкой.
• На выставке: питание светового стенда 15 кВт от дизель-генератора.
• В цеху: быстрый переход с одного станка на другой при смене партии.
• В аварийной службе: запитка освещения и насосов от резервного источника.

Практические советы

• Перед каждым использованием проверяйте состояние клемм - окисление или ослабление винтов снижают надёжность.
• При длительной эксплуатации в пыльной среде периодически протирайте контакты сухой ветошью - пыль может вызвать нагрев.
• Выбирайте кабель с достаточным запасом по сечению - для 32 А оптимально 4–6 мм2, особенно при длине более 20 метров.
• Не используйте эту вилку вместо розетки - она не имеет механизма фиксации на поверхности, только ввод в розетку.
• Храните устройство в сухом месте - даже при IP44 долгое пребывание во влажности может привести к конденсату внутри.
