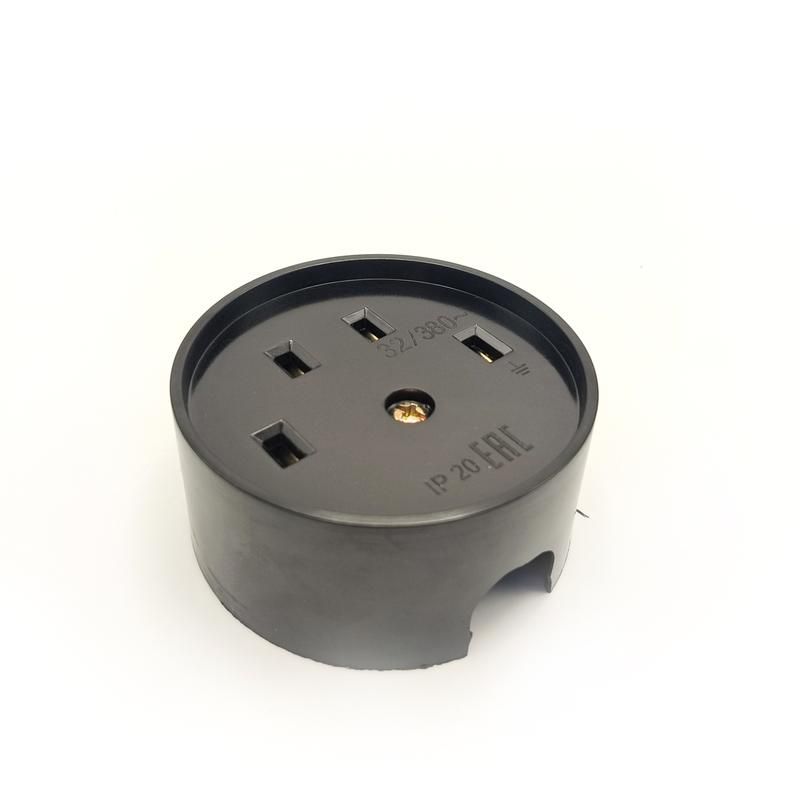

Разъем РШ-ВШ ОП 32А 380В 3Р+РЕ кругл. черн. TOKOV ELECTRIC TKL-OVOP-3Р+РЕ-C05

Разъем штепсельный-вилочный силовой ОП 32 ампера 380 вольт 3 полюса + заземление круглый черный от TOKOV ELECTRIC (арт. tkl-ovop-3р+ре-c05) предназначен для надежного подключения мощного оборудования к трехфазной сети с заземлением. Этот разъем используется там, где требуется безопасная и устойчивая передача электроэнергии - например, на производстве, на стройплощадках или в мастерских.

Назначение и область применения

Разъем штепсельный-вилочный силовой ОП 32 ампера 380 вольт 3 полюса + заземление круглый черный применяется для временного или постоянного подключения трехфазных потребителей мощностью до 32 А. Подходит для станков, сварочных аппаратов, компрессоров, насосов и другого промышленного оборудования, работающего от сети 380 В. Конструкция обеспечивает физическую блокировку при подключении - предотвращает случайное отключение во время работы.

Технические характеристики

• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях переменного тока
• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без перегрева
• Количество полюсов: 3 фазы + защитное заземление (4 контакта всего)
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли; подходит только для внутреннего монтажа в сухих помещениях
• Форм-фактор: круглый корпус из прочного термостойкого пластика, цвет - чёрный
• Тип конструкции: соединительный разъём - состоит из вилки и розетки, которые взаимодействуют механически и электрически

Совместимость и монтаж

Разъем штепсельный-вилочный силовой ОП 32 ампера 380 вольт 3 полюса + заземление круглый черный совместим с другими изделиями серии РШ ВШ от TOKOV ELECTRIC. Для установки необходимо закрепить корпус на стене или щите с помощью болтовых отверстий. Кабели подключаются через зажимы внутри корпуса - провода должны иметь сечение не менее 4–6 мм2 для тока 32 А. Убедитесь, что жила заземления подсоединена правильно - это обязательное требование безопасности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60309-2 для промышленных разъёмов. Наличие заземляющего контакта снижает риск поражения током при пробое изоляции. Однако степень защиты IP20 исключает использование в условиях повышенной влажности, на улице или в местах с возможным попаданием пыли и брызг.

Преимущества

• Удобная форма - круглый корпус легко вставляется и извлекается даже в ограниченном пространстве
• Чёткая поляризация - вилка вставляется только одним способом, исключая неверную коммутацию фаз
• Механическая блокировка - предотвращает самопроизвольное отключение при вибрациях
• Высокая долговечность материалов - пластик устойчив к механическим повреждениям и температурным колебаниям в помещении

Ограничения применения

Разъем штепсельный-вилочный силовой ОП 32 ампера 380 вольт 3 полюса + заземление круглый черный нельзя использовать:

• На открытом воздухе - IP20 не защищает от влаги и осадков
• В помещениях с высокой запылённостью - пыль может проникнуть внутрь контактов
• Для токов выше 32 А - возможен перегрев и выход из строя
• В качестве замены для разъёмов с IP44/IP67 - такие условия требуют другой класс защиты

Примеры использования

• Подключение трёхфазного станка ЧПУ в цеху
• Временный питание сварочного аппарата на объекте
• Запитка воздушного компрессора в ремонтной мастерской
• Передвижные системы подачи воздуха или жидкости с электродвигателями

Практические советы

• Выбирайте разъём с учётом посадочного диаметра - он должен подходить под место монтажа
• Не используйте этот разъём вместо бытовых - он не предназначен для домашних условий
• Проверяйте плотность соединения после каждого подключения - слабый контакт вызывает нагрев
• Обязательно отключайте питание перед подключением/отключением разъёма - даже при IP20 есть риск дугового замыкания
• Для длительной эксплуатации рекомендуется периодически проверять состояние контактов и затяжку клемм
