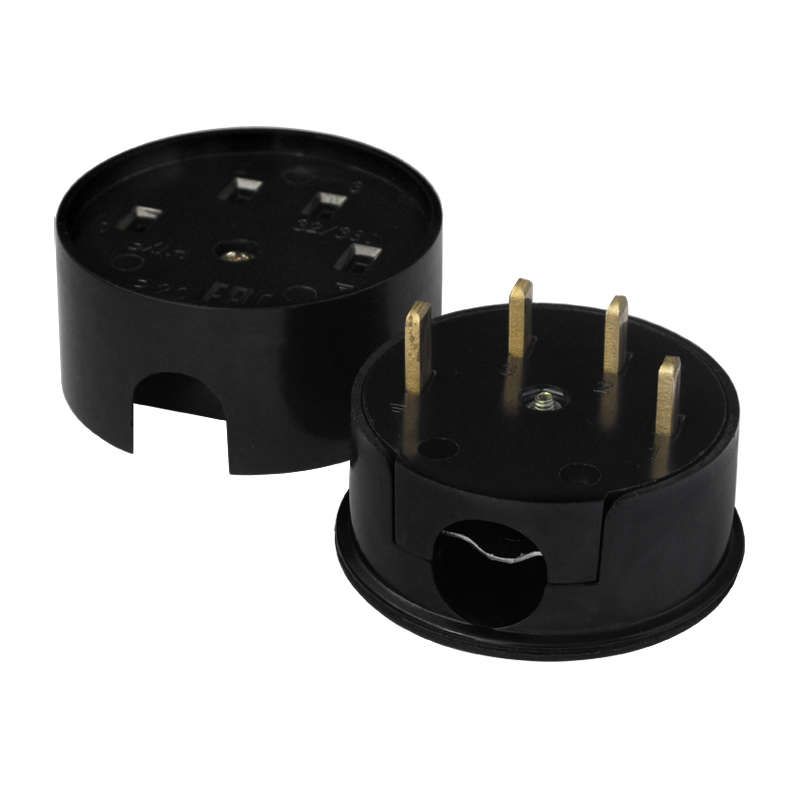

Разъем РШ-ВШ 32А 380В 3Р+РЕ кругл. черн. UNIVersal 1233 Союз

Разъем штепсельный круглый 32А 380В 3Р+РЕ черный РШ-ВШ от бренда Universal предназначен для надежного подключения трехфазного оборудования с заземлением. Этот разъем используется там, где требуется устойчивое соединение при напряжении до 380 В и токе до 32 А - например, на промышленных станках, насосах или конвейерах.

Назначение и область применения

Разъем РШ-ВШ применяется для временного или постоянного подключения электрооборудования, требующего трех фаз и защитного заземления. Подходит для условий внутри помещений с невысокой степенью запыленности. Часто встречается на объектах с мобильным оборудованием, где нужна быстрая замена или переподключение питания.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 32 А
• Количество полюсов: 3 фазы + защитное заземление (3P+PE)
• Степень защиты: IP20 - защищает от контакта с пальцами и крупными предметами, но не от пыли и воды
• Цвет корпуса: черный
• Тип конструкции: соединительный разъем (штепсельный)
• Количество постов: 1

Совместимость и монтаж

Разъем РШ-ВШ совместим с аналогичными розетками серии РШ, имеющими те же параметры: 3P+PE, 32 А, IP20. Для установки используйте кабели сечением не менее 4 мм2 для медной жилы. Крепление осуществляется через гильзы или клеммы на задней части корпуса. Убедитесь, что посадочные размеры соответствуют стандартному диаметру 59–61 мм - это обеспечит плотную посадку в розетку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 10434 для соединителей переменного тока. Наличие контактного заземления (РЕ) снижает риск поражения током при пробое изоляции. Однако из-за степени защиты IP20 применение вне закрытых помещений или во влажных условиях недопустимо.

Преимущества

• Металлический контактный механизм обеспечивает долговечность при частых подключениях
• Черный цвет корпуса повышает контрастность и упрощает визуальный контроль
• Фиксация штырей предотвращает случайное выдергивание при нагрузке
• Простая конструкция позволяет легко заменить износившиеся контакты

Ограничения применения

• Не предназначен для работы на улице, в сырых помещениях или местах с высокой запыленностью - IP20 не обеспечивает защиту от пыли и влаги
• Не рекомендован для подключения устройств с импульсными нагрузками выше 32 А
• Не совместим с разъемами других серий, даже если они имеют 3P+PE - отличаются механическая форма и глубина посадки

Примеры использования

• Подключение сварочных аппаратов на производстве
• Электропитание циркулярных пил и фрезерных станков
• Передвижные компрессоры и насосы в мастерских
• Временные силовые точки на стройплощадках (внутри ангаров)

Практические советы

• Перед подключением всегда проверяйте соответствие напряжения сети и мощности нагрузки - превышение 32 А вызывает перегрев контактов
• При монтаже затягивайте кабельные зажимы равномерно, чтобы не повредить изоляцию жил
• Не используйте разъем РШ-ВШ вместо розетки с IP44/54 - он не рассчитан на влажную среду
• При замене старого разъема сохраните оригинальную маркировку проводов: L1, L2, L3, PE - перепутать их опасно
• Работает в температурном диапазоне от –10C до +40C; при более низких температурах пластик становится хрупким
