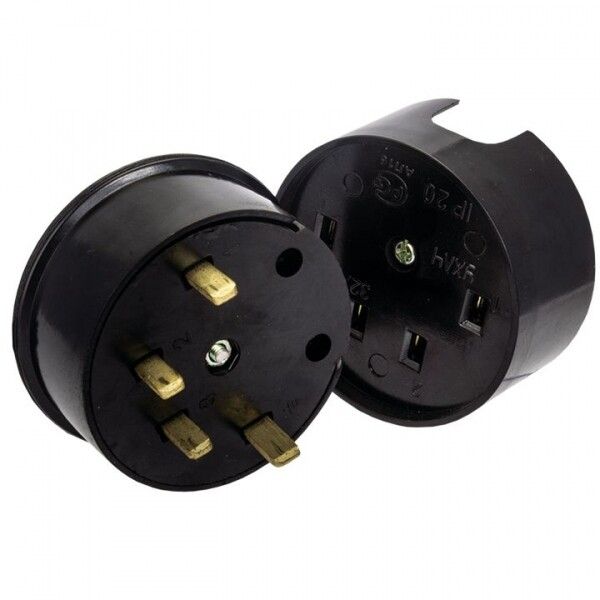

Разъем РШ-ВШ 32А 380В 3P+PE (ОУ) карболитовый черный EKF PROxima | AS-380-O-04

Разъем РШ-ВШ 32А 380В 3P+PE (ОУ) карbolитовый черный от EKF серии PROxima - это надежный соединитель для подключения оборудования мощностью до 7 кВт к трехфазной сети 380 В с заземлением. Подходит для промышленного и бытового использования там, где требуется устойчивость к пыли и влаге.

Назначение и область применения

Разъем РШ-ВШ 32А 380В 3P+PE (ОУ) карболитовый черный предназначен для временного или постоянного подключения электротехнических устройств к трехфазной сети переменного тока 380 В / 50 Гц. Также совместим с однофазными нагрузками 220 В через один из полюсов. Применяется в условиях, где важна безопасность и долговечность: на производстве, в цехах, на стройплощадках, в мастерских, для питания станков, сварочных аппаратов, насосов, конвейеров и другого оборудования до 7 кВт.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 32 А
• Количество силовых полюсов: 3 (L1, L2, L3)
• Заземление: да, отдельный контакт PE (расположен в положении “6 часов”)
• Степень защиты: IP44 - защищен от брызг воды и частиц пыли размером более 1 мм
• Частота: 50 Гц
• Материал корпуса: карболит (термореактивный пластик, устойчив к механическим повреждениям и перегреву)
• Цвет: черный, глянцевая поверхность
• Габариты: 80×80×50 мм
• Способ подключения: винтовые зажимы для проводов
• Способ монтажа: открытая установка
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Гарантийный срок: 84 месяца (7 лет)
• Комплектация: в сборе с корпусом и рамкой, в комплекте с вилкой
• Не содержит галогенов - соответствует экологическим требованиям

Совместимость и монтаж

Разъем РШ-ВШ 32А 380В 3P+PE (ОУ) карболитовый черный совместим с вилками того же типа и номинала - в комплекте уже есть вилка, что исключает необходимость докупать отдельно. Для монтажа используется винтовое крепление к стене или щиту. Кабель подключается через винтовые зажимы внутри корпуса - достаточно зачистить жилы на 8–10 мм и затянуть клеммы усилием 0,5–0,7 Нм. Обязательно соблюдать полярность: три фазы (L1-L3), земля (PE) - в положении “6 часов”. Изоляция всех контактов обеспечена конструкцией корпуса - монтаж можно выполнять без отключения питания, если соблюдены правила безопасности.

Безопасность и стандарты

Разъем РШ-ВШ 32А 380В 3P+PE (ОУ) карболитовый черный соответствует ГОСТ 12.2.007.0-74 - нормативу для электроустановок с защитным заземлением. Конструкция предотвращает случайное касание токоведущих частей благодаря защищенным контактам и глубокому расположению штырей. Карболитовый корпус не поддерживает горение и выдерживает высокую рабочую температуру. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве или возгорании.

Преимущества

• Высокая прочность корпуса из карболита - устойчив к ударным нагрузкам и химическому воздействию
• Винтовое подключение проводов - надежнее, чем пружинные клеммы, особенно при больших токах
• Медь в контактной группе - минимальное переходное сопротивление, меньше нагрев
• IP44 - допускает использование в помещениях с возможностью попадания брызг (цеха, подъезды, наружные площадки)
• Длинная гарантия - 7 лет, что говорит о стабильном качестве производства
• Каждый разъем имеет индивидуальный штрих-код - удобно для учета и контроля качества

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP44 не обеспечивает герметичность при длительном контакте с жидкостью
• Не рекомендуется использовать в местах с постоянным воздействием агрессивных химических сред (кислоты, растворители)
• Карболитовый корпус менее устойчив к низким температурам ниже −40C - в таких условиях возможна хрупкость
• Подходит только для открытой установки - не монтируется внутрь стен или в закрытые ниши без вентиляции
• Не имеет световой индикации - нельзя определить наличие напряжения визуально

Примеры использования

• Подключение сварочного аппарата на стройке
• Электродвигатель конвейера в пищевом цехе
• Переносной компрессор на автосервисе
• Оборудование для мойки давлением на объектах ЖКХ
• Временная подпитка инструментов (дрели, болгарки) на объектах без стационарных розеток

Практические советы

• Выбирайте этот разъем, если нужна максимальная надежность при токе выше 16 А - он рассчитан именно на 32 А
• При монтаже используйте кабель с сечением 4–6 мм2 - этого достаточно для 32 А при медных жилах
• Проверьте посадочный диаметр отверстия под кабель - он должен соответствовать внешнему диаметру изоляции (обычно 9–12 мм)
• Не забывайте проверять затяжку винтов после первых нескольких включений - при тепловом расширении они могут немного ослабнуть
• Если планируете замену на скрытую версию - выбирайте аналог с индексом “СУ”, а не “ОУ”
• При использовании в холодных условиях зимой - избегайте резких ударов по корпусу, чтобы не вызвать трещины
