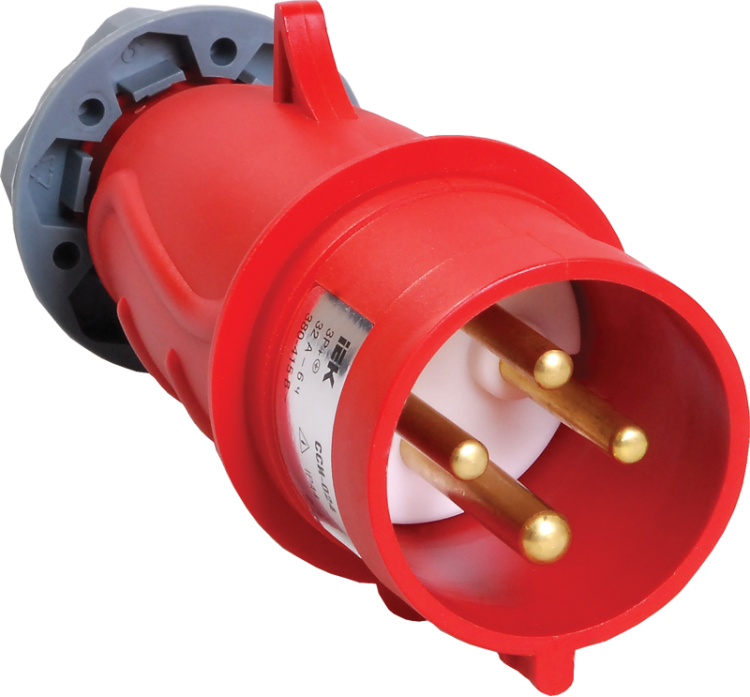

Вилка переносная ССИ-024 32А-6ч/380-415В 3Р+РЕ IP44 MAGNUM | PSN02-032-4 IEK

Вилка кабельная 32А 3P+PE 380-415В IP44 ССИ-024 от бренда IEK - это надёжный силовой разъём серии MAGNUM, предназначенный для подключения промышленного и строительного оборудования к трёхфазной сети 400 В. Разъём обеспечивает устойчивый контакт даже в сложных условиях, благодаря защищённому корпусу и качественным клеммам.

Назначение и область применения

Вилка кабельная 32А 3P+PE 380-415В IP44 ССИ-024 используется для временного или постоянного подключения мощного электрооборудования, требующего трёх фаз и заземления. Подходит для:

• Строительных машин и инструментов (дрели, штроборезы, бетономешалки)
• Промышленных станков и конвейеров
• Временных сооружений: бытовок, строительных офисов, освещения площадок
• Объектов массового мероприятия: выставок, фестивалей, спортивных комплексов
• Гостиниц, турбаз, баз отдыха

Работает в помещениях и на открытых площадках при наличии защиты от брызг и пыли.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать нагрузку до 22 кВт при 400 В
• Номинальное напряжение: 400 В (рабочий диапазон 380–415 В)
• Количество полюсов: 3P + PE - три фазы и отдельный заземляющий контакт
• Степень защиты: IP44 - защита от твердых частиц >1 мм и брызг воды со всех сторон
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение проводов
• Диапазон сечений кабеля: 2,5 – 6,0 мм2 - совместима с медными жилами этого сечения
• Частота: 50 / 60 Гц - работает в сетях РФ и большинстве стран мира
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и перегреву
• Цвет: красный - стандартный цвет для трёхфазных разъёмов, легко отличить от однофазных
• Ориентация заземляющего контакта: 6 часов - соответствует стандарту IEC 60309, обеспечивает правильную установку
• Ориентация подключения: прямолинейная - удобна для прокладки кабеля вдоль поверхности
• Кабельный ввод: уплотнительная гайка - герметизирует кабель, предотвращает вытягивание и попадание влаги
• Гарантийный срок: 60 месяцев - один из самых длинных в классе

Совместимость и монтаж

Вилка 32А 3P+PE ССИ-024 совместима с розетками серии MAGNUM и другими разъёмами CEE 32A 3P+PE, соответствующими стандарту IEC 60309. Для монтажа:

• Подготовьте кабель сечением 2,5–6,0 мм2 - не используйте более толстые жилы, они не войдут в клемму
• Снимите внешнюю изоляцию, зачистите жилы на 10–12 мм
• Закрепите кабель через уплотнительную гайку - она должна плотно прилегать к оболочке
• Подсоедините жилы к клеммам L1, L2, L3 и PE - соблюдайте цветовую маркировку (L1 - коричневый, L2 - чёрный, L3 - серый, PE - жёлто-зелёный)
• Затяните винты равномерно, без перекосов - проверьте надёжность после первого включения

Не допускается использование с кабелями с алюминиевыми жилами - возможен нагрев и окисление.

Безопасность и стандарты

Вилка ССИ-024 разработана в соответствии с требованиями:

• IEC 60309 - международный стандарт для промышленных разъёмов
• GOST R 51321.1 - российский аналог, регламентирующий безопасность силовых соединений
• Требованиям безопасности EN 60204-1 для промышленного оборудования

Конструкция исключает случайное отключение под нагрузкой - контакты закрыты, и вилка не вынимается при включенном оборудовании. Уплотнительная гайка и IP44 обеспечивают защиту от влаги и пыли, что снижает риск поражения током.

Преимущества

• Высокая надёжность контактов - винтовые клеммы не ослабевают при вибрации
• Удобный монтаж - гайка кабельного ввода не требует дополнительных комплектующих
• Долгий срок службы - материал корпуса устойчив к УФ-лучам, химическим воздействиям и температурным колебаниям
• Произведена в России - контроль качества на каждом этапе, соответствие местным условиям эксплуатации
• Яркая расцветка - красный цвет сразу указывает на трёхфазное подключение, снижает риск ошибок

Ограничения применения

• Не предназначен для постоянной эксплуатации в условиях погружения в воду - IP44 не обеспечивает защиту от струй или затопления
• Не рекомендуется использовать с кабелями сечением менее 2,5 мм2 - недостаточная токопроводящая способность
• Не совместим с однофазными розетками - физически невозможно вставить в разъёмы 16А или 2P
• Не применяется в взрывоопасных средах - отсутствует взрывозащита (Ex-класс)
• Не следует использовать при температурах ниже -25C - пластик становится хрупким

Примеры использования

• На стройплощадке: питание бетономешалки через удлинитель с этой вилкой
• На выставке: временное подключение световых панелей и звукового оборудования
• На турбазе: запитка тепловых пушек и насосов в бытовке
• На заводе: подключение сварочного аппарата к распределительному щиту
• На фестивале: обеспечение питания DJ-станции и видеобэкграундов

Практические советы

• Перед каждым использованием проверяйте состояние клемм - признаки потемнения или оплавления требуют замены
• При длительной работе под нагрузкой контролируйте температуру корпуса - если он горячий, снизьте нагрузку
• Используйте только кабели с медными жилами - алюминий увеличивает риск перегрева
• При прокладке кабеля избегайте острых углов - это повредит уплотнительную гайку и изоляцию
• Храните вилку в сухом месте - даже при IP44 долгое воздействие влаги снижает срок службы
• При замене всегда выбирайте оригинальные компоненты серии MAGNUM - совместимость гарантирована
