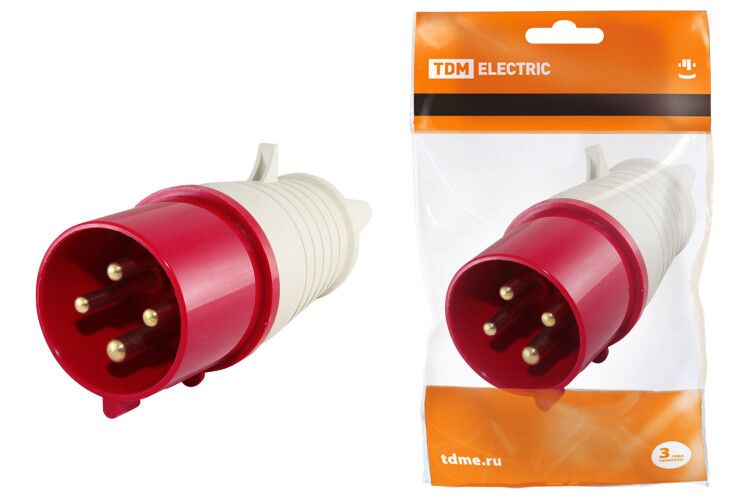

Вилка 024 3Р+РЕ 32А 380В IP44 | SQ0601-0005 TDM

Вилка 3P+PE 32A 380V IP44 от TDM ELECTRIC (артикул sq0601-0005) предназначена для надёжного подключения трёхфазного электрооборудования к сети 380 В, обеспечивая защиту от пыли и брызг воды. Подходит для промышленных объектов, строительных площадок и временных установок.

Назначение и область применения

Вилка 3P+PE 32A 380V IP44 используется для подключения трёхфазного оборудования к распределительной сети с напряжением до 400 В и частотой 50 Гц. Применяется там, где требуется безопасное и прочное соединение с переносными или стационарными устройствами:

• Строительный инструмент: перфораторы, штукатурные машины, бетономешалки;
• Промышленное оборудование: станки, компрессоры, насосы;
• Передвижные объекты: бытовки, киоски, временные осветительные установки;
• Мобильные системы питания с гибкими кабелями.

Работает как в помещениях, так и на открытых площадках - благодаря высокой степени защиты IP44.

Технические характеристики

• Тип разъёма: вилка 3P+PE (три фазы + заземление)
• Номинальный ток: 32 А
• Номинальное напряжение: 380 В (до 400 В)
• Частота: 50 Гц
• Степень защиты: IP44 - защита от твердых предметов >1 мм и брызг воды со всех сторон
• Контакты: штыревые, никелированные - повышают долговечность и снижают окисление
• Материал корпуса: термостойкий, самозатухающий пластик - устойчив к перегреву и возгоранию
• Кабельный вход: сальник для кабелей различных сечений, предусмотрено место для фиксации жил

Совместимость и монтаж

Вилка 3P+PE 32A 380V IP44 совместима с розетками того же типа - 3P+PE, 32 A, IP44/IP54. Для правильного монтажа:

• Используйте кабель с медными жилами, соответствующий нагрузке 32 А (минимальное сечение - 4 мм2 для меди);
• Заправьте кабель через сальник, плотно затяните - это предотвращает выдергивание и попадание влаги;
• Подключите фазы L1, L2, L3, а также PE (защитное заземление) строго по цветовой маркировке;
• Не используйте силовые кабели с внешним диаметром меньше допустимого - сальник не обеспечит герметичность;
• Фиксируйте вилку на оборудовании или кабеле с помощью хомутов - исключите провисание и механическую нагрузку на контактную группу.

Безопасность и стандарты

Конструкция вилки соответствует требованиям безопасности для промышленного использования. Все металлические элементы, включая винты, защищены от коррозии. Самозатухающие материалы корпуса снижают риск распространения пламени при перегрузке. Устройство не имеет сертификата по ГОСТ Р 51321.1, но соответствует международному подходу IEC 60309 для промышленных разъёмов.

Преимущества

• Никелированные контакты - устойчивы к окислению даже в условиях повышенной влажности;
• Защита от самоотвинчивания - винты не loosятся при вибрации оборудования;
• Герметичная крышка - закрывается после подключения, препятствуя попаданию пыли и влаги;
• Удобный сальник - позволяет использовать кабели разного диаметра без дополнительных переходников;
• Термостойкая конструкция - выдерживает температурные колебания и кратковременный нагрев при работе под нагрузкой.

Ограничения применения

• Не предназначен для постоянного погружения в воду - степень защиты IP44 не гарантирует защиту от струй или потока жидкости;
• Не рекомендуется использовать в местах с постоянным воздействием прямого дождя или сильного брызгания - лучше применять с крышами или навесами;
• Не подходит для сетей выше 400 В или токов свыше 32 А - возможен перегрев и выход из строя;
• Не следует применять в агрессивных средах с кислотами, щелочами или маслами - материал корпуса не рассчитан на такие условия.

Примеры использования

• Подключение трёхфазного сварочного аппарата на стройплощадке;
• Электроснабжение конвейера в цеху с использованием гибкого кабеля;
• Питание воздушного компрессора в мобильном сервисном модуле;
• Обеспечение энергоснабжения бытовки на объекте с помощью удлинителя на базе этой вилки.

Практические советы

• Перед каждым подключением проверяйте целостность изоляции и состояние контактов - особенно после длительной эксплуатации на открытом воздухе;
• Не вставляйте вилку в розетку под нагрузкой - всегда отключайте питание перед коммутацией;
• При замене кабеля сохраняйте оригинальный сальник - он подобран под конкретный тип вилки;
• Храните вилку 3P+PE 32A 380V IP44 в сухом месте, закрытой крышкой - продлевает срок службы;
• Проверяйте посадочный диаметр кабеля - слишком тонкий или толстый провод нарушит герметичность и безопасность.
