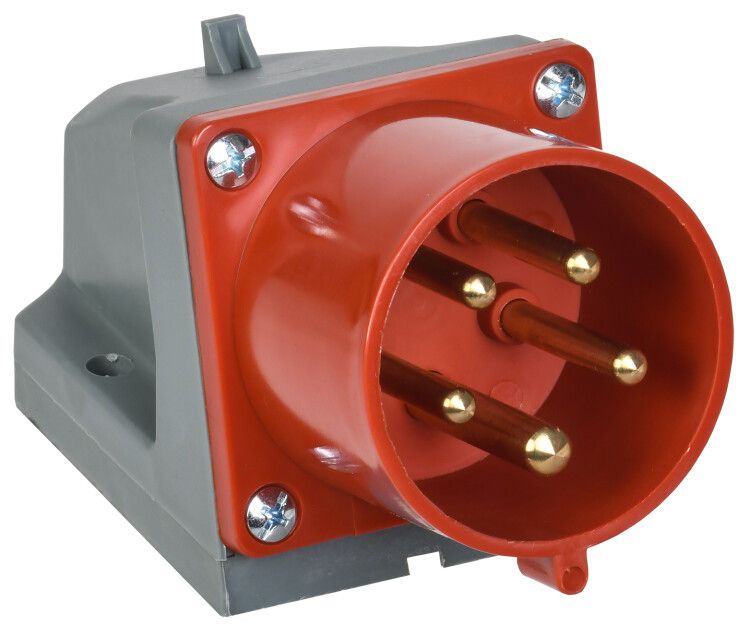

Вилка электрическая наружн. уст. 32А 3P+PE+N 380В IP44 ССИ-525 IEK PSR52-032-5

Вилка электрическая стационарная 32А 3P+PE+N 380В IP44 ССИ-525 от IEK предназначена для надёжного подключения трёхфазного оборудования с заземлением и нулём. Благодаря защищённому корпусу и прочным винтовым контактам, она подходит как для промышленных условий, так и для временных объектов на улице.

Назначение и область применения

Вилка ССИ-525 используется для подключения стационарных точек питания к оборудованию с кабельным питанием. Она обеспечивает безопасное соединение между сетью и устройствами, требующими трёх фаз, ноль и заземление. Применяется там, где важна устойчивость к внешним воздействиям: на стройплощадках, в цехах, на турбазах, в бытовках, гостиницах, пунктах обслуживания и других местах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 32 А — выдерживает длительную нагрузку до этого значения без перегрева
• Номинальное напряжение: 400 В — рассчитана на трёхфазную сеть 380–400 В
• Количество полюсов: 5 — три фазы (L1, L2, L3), один рабочий ноль (N), один защитный заземляющий проводник (PE)
• Степень защиты: IP44 — защищает от брызг воды из любого направления и от предметов больше 1 мм (например, отверток или провода)
• Тип контактов: винтовые — обеспечивают плотное и долговечное соединение с жилами кабеля
• Диапазон сечений кабеля: 1,0–6,0 мм² — позволяет использовать медные кабели от 1 до 6 квадратных миллиметров
• Материал корпуса: пластик — устойчив к механическим повреждениям и химическим воздействиям
• Кабельный ввод: уплотнительная гайка — герметизирует место входа кабеля, предотвращая попадание влаги и пыли
• Оrientация подключения: наклонная — удобна для монтажа в ограниченном пространстве, снижает риск перегиба кабеля
• Положение заземляющего контакта: 6 часов — соответствует стандарту CEE, обеспечивает правильную ориентацию при подключении
• Частота: 50/60 Гц — работает в любой сети переменного тока
• Цвет: красный — визуально отличается от других типов разъёмов, указывает на высокую мощность
• Гарантийный срок: 60 месяцев — подтверждает качество сборки и материалов

Совместимость и монтаж

Вилка ССИ-525 совместима с розетками стандарта CEE 32A 5P (синего цвета — для 400 В). Для установки требуется закрепить её на стене или щите с помощью крепёжных отверстий в корпусе. Кабель заводится через уплотнительную гайку, после чего жилы затягиваются винтами: фазы — L1, L2, L3; ноль — N; заземление — PE. Убедитесь, что сечение кабеля не меньше 1 мм² и не превышает 6 мм² — иначе возможен плохой контакт или повреждение зажимов. Наклонная форма позволяет легко подключать кабель даже при ограниченном доступе.

Безопасность и стандарты

Вилка соответствует требованиям международного стандарта IEC 60309 для промышленных штепсельных разъёмов. Защита IP44 гарантирует работу в условиях повышенной влажности, пыли и случайных брызг. Конструкция исключает возможность случайного отсоединения при работе. Цветовое кодирование (красный) и расположение контактов по часовой стрелке (6 ч — заземление) минимизируют риск неверного подключения.

Преимущества

• Высокая степень защиты IP44 делает её пригодной для открытых площадок и сырых помещений
• Винтовые зажимы позволяют надёжно закрепить кабель без специальных инструментов
• Наклонная ориентация упрощает монтаж в труднодоступных местах
• Красный цвет сразу сигнализирует о высокой мощности — снижает вероятность ошибки при подключении
• Длительная гарантия (5 лет) свидетельствует о стабильности качества производства IEK

Ограничения применения

• Не предназначен для постоянного погружения в воду — IP44 не обеспечивает защиту от потока воды или подтопления
• Не рекомендуется для использования в средах с агрессивными химическими веществами — пластиковый корпус может деформироваться
• Не подходит для кабелей с сечением менее 1 мм² или более 6 мм² — это может вызвать нагрев, ослабление контакта или повреждение зажимов
• Требует фиксации на поверхности — не является портативной вилкой и не предназначена для перемещения вместе с оборудованием

Примеры использования

• Подключение трёхфазного станка с ЧПУ на заводе
• Питание компрессора или насоса на стройплощадке
• Электроснабжение бытовки или временного офиса
• Подключение электроинструмента (дрель, шлифмашина) через стационарную точку на турбазе
• Обеспечение питания освещения и розеток в киоске на открытом воздухе

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля — используйте калибратор или таблицу сечений
• Затягивайте винты равномерно, не переусердствуйте — можно повредить резьбу или изоляцию жил
• После подключения протестируйте целостность заземления тестером
• При использовании на улице регулярно проверяйте состояние уплотнительной гайки — она должна сохранять герметичность
• Если нужна аналогичная вилка с другой ориентацией — рассмотрите модели с горизонтальным кабельным вводом
