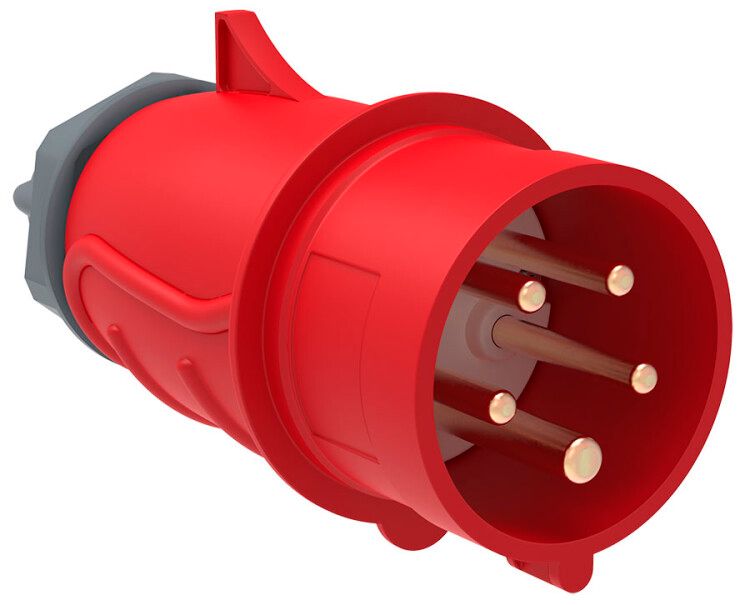

Вилка переносная ССИ-025 32А-6ч/200/346-240/415В 3Р+РЕ+N IP44 MAGNUM | PSN02-032-5 IEK

Вилка кабельная 32А 3P+PE+N 6ч/200/346-240/415В IP44 ССИ-025 от бренда IEK - это надёжный силовой разъём серии MAGNUM для подключения промышленного и строительного оборудования. Разработан с учётом требований ГОСТ и IEC, обеспечивает устойчивое питание при высоких нагрузках и защищённую работу в сложных условиях.

Назначение и область применения

Вилка кабельная 32А 3P+PE+N 6ч/200/346-240/415В IP44 ССИ-025 предназначена для подключения трёхфазного оборудования с заземлением и нулевым проводником. Подходит для временного и постоянного питания устройств, работающих в условиях повышенной запылённости, влаги или перепадов температур.

• Строительные машины: бетономешалки, вибраторы, компрессоры
• Промышленные станки и конвейеры
• Временные сооружения: бытовки, строительные офисы, освещение площадок
• Оборудование на мероприятиях: световое и звуковое оборудование, турбазы, спортивные объекты

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Количество полюсов: 5 (3 фазы + PE + N) - совместима с системами TN-S и TT
• Номинальное напряжение: до 400 В - работает в сетях 230/400 В, 200–415 В
• Частота: 50/60 Гц - универсальна для всех стандартных сетей
• Степень защиты: IP44 - защищена от брызг воды и частиц размером более 1 мм
• Ориентация заземления: 6 часов - контакт расположен внизу, что снижает риск попадания влаги
• Диапазон сечений кабеля: 2,5–6,0 мм2 - позволяет использовать медные жилы соответствующего сечения
• Тип подключения: винтовые клеммы - надёжное и проверенное соединение
• Материал корпуса: термостойкий пластик - устойчив к механическим повреждениям и УФ-излучению
• Цвет: красный - стандартная цветовая маркировка для трёхфазных разъёмов
• Гарантия: 5 лет - подтверждает долговечность и качество сборки

Совместимость и монтаж

Вилка кабельная 32А 3P+PE+N 6ч/200/346-240/415В IP44 ССИ-025 совместима с розетками серии MAGNUM того же типа (5-полюсными, 32 А, IP44). Монтаж выполняется через уплотнительную гайку - она плотно фиксирует кабель и предотвращает вытягивание жил.

• Подключаемый кабель должен иметь сечение 2,5–6,0 мм2 - меньшее сечение не обеспечит нужную тепловую стойкость, большее - не войдёт в гильзу
• Перед затяжкой винтов убедитесь, что изоляция срезана точно до уровня клеммы - не допускайте оголённых жил вне клемм
• Не используйте кабели с алюминиевыми жилами - они не рекомендованы для данного типа клемм
• При установке в штробу или на стену - применяйте дополнительную фиксацию кабеля, чтобы исключить усилие на разъём

Безопасность и стандарты

Вилка кабельная 32А 3P+PE+N 6ч/200/346-240/415В IP44 ССИ-025 соответствует требованиям ГОСТ Р 51321.1, IEC 60309-2 и EN 60309. Конструкция выполнена так, чтобы исключить случайное отключение под нагрузкой - штыревые контакты имеют увеличенную глубину входа и механическую блокировку.

Защита IP44 означает, что разъём можно использовать на открытых площадках, в цехах с влажностью, на стройплощадках - но не для погружения в воду или прямого воздействия струи воды.

Преимущества

• Высокая прочность корпуса - материал устойчив к ударам и химическому воздействию
• Удобная форма - рукоятка обеспечивает надёжный захват даже в перчатках
• Качественная внутренняя сборка - все детали произведены на заводе IEK в России
• Легкая диагностика - доступ к клеммам без полного разбора корпуса
• Цветовая маркировка - красный цвет сразу указывает на трёхфазное подключение

Ограничения применения

• Не предназначен для работы в средах с агрессивными химикатами (кислоты, щёлочи, растворители)
• Не следует использовать при температурах ниже -25C - пластик становится хрупким
• Не подходит для подключения оборудования с импульсными нагрузками выше 100 А (например, сварочные аппараты с частотным управлением)
• Не рассчитан на постоянное погружение в воду - IP44 не заменяет герметичные разъёмы IP67/IP68

Примеры использования

• На стройке: подключение бетономешалки к распределительному щиту через удлинитель с такой вилкой
• На выставке: питание LED-экрана и звука от мобильного генератора
• На турбазе: подключение насоса и системы отопления в бытовке
• На производстве: подсоединение станка с ЧПУ к сети 380 В через ремонтную точку

Практические советы

• Выбирая кабель - ориентируйтесь на сечение 4–6 мм2 для длинных линий (>10 м), чтобы минимизировать потери напряжения
• Проверяйте соответствие вилки и розетки - не смешивайте разъёмы с разной ориентацией заземления (например, 6 ч и 12 ч)
• После каждого демонтажа осматривайте контакты - при окислении протирайте изопропиловым спиртом
• При использовании в холодном климате - храните вилку в помещении перед монтажом, чтобы избежать растрескивания корпуса
• Для многократного подключения - выбирайте модели с фиксатором, но помните: ССИ-025 имеет классическую конструкцию без автоматического замка
