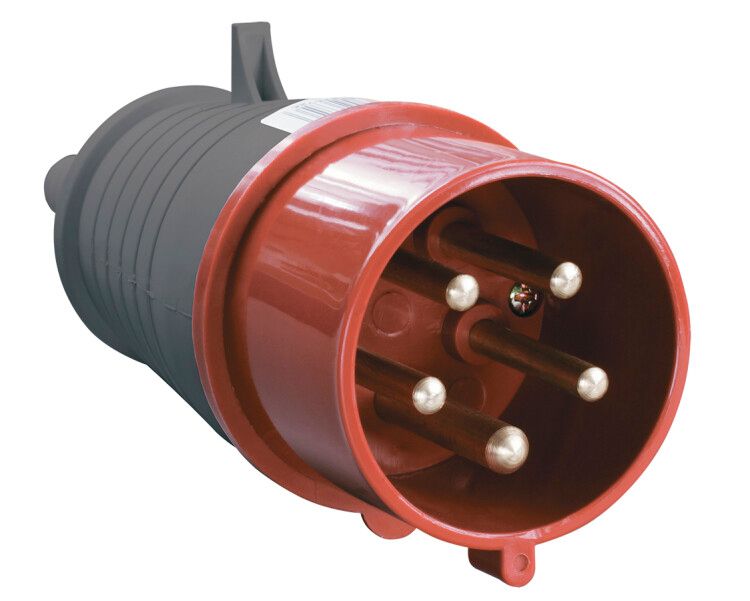

Вилка кабельная 32А 3Р+N+Е IР44 переносная 380В 025 - PSR02-032-5 IEK

Вилка кабельная 32А 3Р+РЕ+N 380В IP44 ССИ-025 от IEK предназначена для надёжного подключения мобильного и промышленного оборудования к трёхфазной сети с заземлением. Артикул ССИ-025 обеспечивает безопасную передачу энергии в условиях повышенной влажности и запылённости.

Назначение и область применения

Вилка кабельная 32А 3Р+РЕ+N 380В IP44 ССИ-025 используется для подключения трёхфазного электрооборудования с рабочим напряжением до 400 В. Применяется там, где требуется переносное или временное питание: на стройплощадках, в цехах, на объектах с временным проживанием - например, в бытовках, киосках, гостиницах, турбазах. Подходит для питания станков, компрессоров, сварочных аппаратов, насосов и других устройств с кабельным подключением.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку мощностью до ~22 кВт при 380 В
• Номинальное напряжение: 400 В - соответствует трёхфазной сети 380–400 В
• Количество полюсов: 5 - три фазы (L1, L2, L3), ноль (N), заземление (PE)
• Степень защиты: IP44 - защищает от брызг воды со всех сторон и от предметов более 1 мм (пыль частично задерживается)
• Тип подключения: винтовые клеммы - удобны для многожильных и одножильных проводов
• Диапазон сечений кабеля: 2,5–6,0 мм2 - оптимально для медных жил с током до 32 А
• Ориентация заземления: 6 часов - контакт PE расположен внизу при установке в горизонтальном положении
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба
• Материал корпуса: пластик - устойчив к механическим воздействиям и химическим средам
• Цвет: красный - стандартный цвет для трёхфазных разъёмов, повышает узнаваемость
• Кабельный ввод: уплотнительная гайка - герметичное закрепление кабеля, предотвращает выдергивание
• Частота: 50/60 Гц - работает в сетях России и большинства стран мира
• Гарантийный срок: 60 месяцев - длительная надёжность производства IEK

Совместимость и монтаж

Вилка ССИ-025 совместима с розетками стандарта CEE 32A 5P (синего цвета для 400 В). Для монтажа:

• Подготовьте кабель с сечением 2,5–6,0 мм2 - не используйте провода меньше 2,5 мм2, чтобы избежать перегрева
• Освободите жилы на 10–12 мм, зачистите от изоляции
• Закрепите жилы в клеммах: L1, L2, L3 - фазы; N - ноль; PE - заземление
• Затяните винты равномерно, не переусердствуйте - можно повредить контакт
• Закрутите уплотнительную гайку так, чтобы кабель плотно фиксировался, но не деформировался
• Перед первым включением проверьте правильность подключения мультиметром

Безопасность и стандарты

Вилка 32А 3Р+РЕ+N 380В IP44 ССИ-025 соответствует требованиям международного стандарта IEC 60309-2 для промышленных штепсельных разъёмов. Наличие заземляющего контакта и степень защиты IP44 обеспечивают безопасность при работе во влажной среде и в местах с риском попадания жидкости. Устройство не предназначено для постоянной эксплуатации под водой или в условиях прямого потока воды.

Преимущества

• Надёжная фиксация кабеля через уплотнительную гайку снижает риск отсоединения при эксплуатации
• Яркий красный цвет позволяет легко отличить трёхфазную вилку от однофазных аналогов
• Винтовые клеммы позволяют использовать как многожильные, так и одножильные провода без переходников
• Высокий класс защиты IP44 делает её пригодной для работы вне помещения
• Произведена компанией IEK - известный производитель с контролируемым качеством сборки

Ограничения применения

• Не применяйте в условиях постоянного погружения в воду - IP44 не обеспечивает герметичность при погружении
• Не используйте с кабелями меньшего сечения (менее 2,5 мм2) - возможен перегрев и выход из строя
• Не подключайте устройства с током выше 32 А - это приведёт к перегрузке и аварии
• Не эксплуатируйте при температуре ниже -25 C - материал корпуса теряет эластичность
• Не заменяйте уплотнительную гайку на неоригинальные - потеряется степень защиты

Примеры использования

• Подключение сварочного аппарата на стройке
• Питание воздушного компрессора в мастерской
• Электроснабжение бытовки на объекте
• Присоединение насосной станции на даче
• Временное питание станка с ЧПУ на производстве

Практические советы

• Выбирайте кабель с достаточным запасом по сечению - лучше взять 4–6 мм2, чем минимальные 2,5 мм2
• Проверяйте соответствие вилки и розетки: ССИ-025 должна подходить только к розеткам CEE 32A 5P
• При использовании на улице регулярно осматривайте уплотнители - они могут стареть и трескаться
• Не допускайте скручивания кабеля вокруг вилки - это создаёт точку перегиба и увеличивает риск обрыва
• Для долговечности храните вилку в сухом месте после использования - даже при IP44 внутренние контакты чувствительны к конденсату
