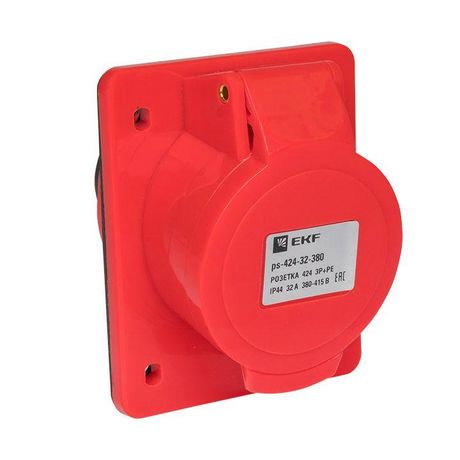

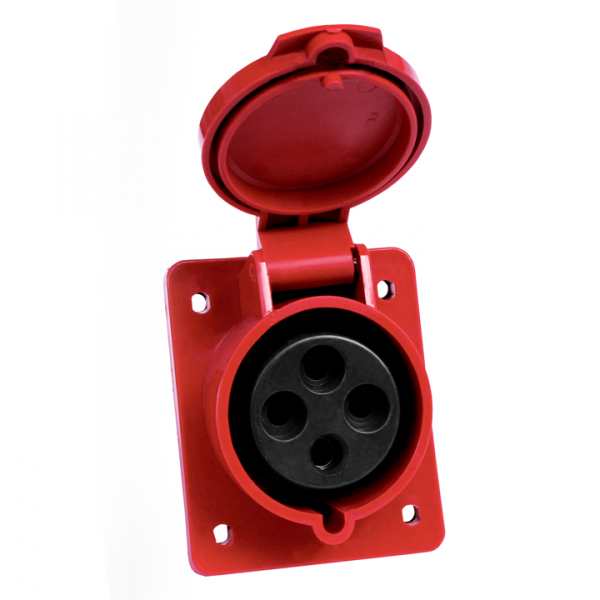

Розетка стационарная внутренняя 424 3Р+РЕ 32А 380В IP44 EKF PROxima | ps-424-32-380

Розетка скрытая установочная 32А 380В 3P+E IP44 424 от EKF - это надёжное решение для постоянного подключения мощного промышленного оборудования в условиях повышенной запылённости и влажности. Артикул ps-424-32-380 входит в серию PROxima и соответствует требованиям ГОСТ Р 51323.1-99.

Назначение и область применения

Розетка скрытая установочная 32А 380В 3P+E IP44 424 предназначена для стационарного монтажа в стенах и подключения трёхфазного оборудования с заземлением. Подходит для использования в помещениях с умеренной влажностью и пылью - например, на производственных участках, в цехах, на стройплощадках, в пунктах аварийного питания. Установка осуществляется в штробу или специальную коробку, что обеспечивает чистый вид и безопасность эксплуатации.

Технические характеристики

• Номинальный ток: 32 А - выдерживает длительную нагрузку мощных устройств, таких как насосы, компрессоры, сварочные аппараты;
• Напряжение: 380 В - рассчитана на трёхфазную сеть переменного тока;
• Количество полюсов: 4 (3 фазы + PE) - обеспечивает полноценное подключение с защитным заземлением;
• Степень защиты: IP44 - защищает от брызг воды со всех сторон и от предметов более 1 мм (пыль частично задерживается, но не герметична);
• Способ подключения: винтовые клеммы - удобны для монтажа одножильных и многожильных проводов сечением до 2,5 мм2;
• Материал корпуса: самозатухающий пластик - не горит, устойчив к механическим повреждениям и химическим воздействиям;
• Габариты: 81×81 мм - совместим с типовой установочной коробкой 60–80 мм;
• Диапазон температур: от -60 до +85 C - работает в суровых климатических условиях, включая холодные склады и жаркие цеха;
• Цвет: красный - визуально отличается от бытовых розеток, снижает риск случайного подключения;
• Норматив: ГОСТ Р 51323.1-99 (МЭК 60309-1-99) - соответствие международному стандарту на силовые разъёмы;
• Климатическое исполнение: УХЛ3 - допущено к использованию в закрытых помещениях с умеренным и холодным климатом;
• Гарантия: 84 месяца - подтверждает долговечность конструкции.

Совместимость и монтаж

Розетка скрытая установочная 32А 380В 3P+E IP44 424 совместима с любыми силовыми вилками стандарта CEE, имеющими аналогичную конфигурацию (3P+E, 32 А). Для монтажа требуется установочная коробка глубиной не менее 40 мм и диаметром 60–80 мм. Кабель сечением до 2,5 мм2 заводится в винтовые клеммы: L1, L2, L3, PE. Заземляющий контакт расположен в положении “6 часов” - как указано в стандарте, чтобы исключить перепутывание фаз. Нельзя использовать с кабелями большего сечения - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51323.1-99 и МЭК 60309-1-99, что гарантирует безопасность при работе с высоким напряжением. Самозатухающий материал корпуса предотвращает распространение пламени при перегрузке. Защита IP44 позволяет применять розетку в местах, где возможны брызги воды - например, возле мойки, в зоне обслуживания станков. Однако она не предназначена для открытого монтажа на улице или в условиях постоянного попадания воды - для этого требуются модели с IP67.

Преимущества

• Высокая механическая прочность корпуса - устойчива к ударным нагрузкам и истиранию;
• Надёжные винтовые клеммы - обеспечивают плотный контакт даже с многожильными проводами;
• Яркий красный цвет - легко идентифицируется среди других розеток, снижает риск ошибок при обслуживании;
• Длительная гарантия - 7 лет - указывает на качество материалов и сборки;
• Соответствие нормам - прошла все необходимые испытания на теплостойкость, ударопрочность и электрическую целостность.

Ограничения применения

• Не подходит для наружной установки - IP44 не обеспечивает защиту от прямого потока воды или погружения;
• Максимальное сечение кабеля - 2,5 мм2; использование провода больше 2,5 мм2 недопустимо - это вызовет нагрев и выход из строя;
• Не рекомендуется для подключения мобильного оборудования - предназначена для стационарного монтажа, не имеет механизма фиксации вилки;
• Не используется в взрывоопасных средах - не имеет соответствующей классификации (Ex).

Примеры использования

• Подключение трёхфазного станка с ЧПУ в механическом цехе;
• Фиксированная точка питания для воздушного компрессора на заводе;
• Розетка для аварийного освещения или системы вентиляции в помещении с повышенной влажностью;
• Оборудование на временных объектах - например, в офисном контейнере на стройке.

Практические советы

• Перед монтажом проверьте, что сечение кабеля не превышает 2,5 мм2 - иначе винты не затянуть плотно;
• При подключении многожильного провода используйте наконечники (наконечник типа НШВИ) - это повысит надёжность контакта;
• Убедитесь, что установочная коробка имеет достаточную глубину - минимум 40 мм, чтобы корпус полностью вошёл;
• Не смешивайте эту розетку с бытовыми - её красный цвет и 380 В должны четко сигнализировать о высокой опасности;
• Проверяйте состояние клемм каждые 6–12 месяцев - особенно при больших нагрузках - возможно ослабление контактов.
