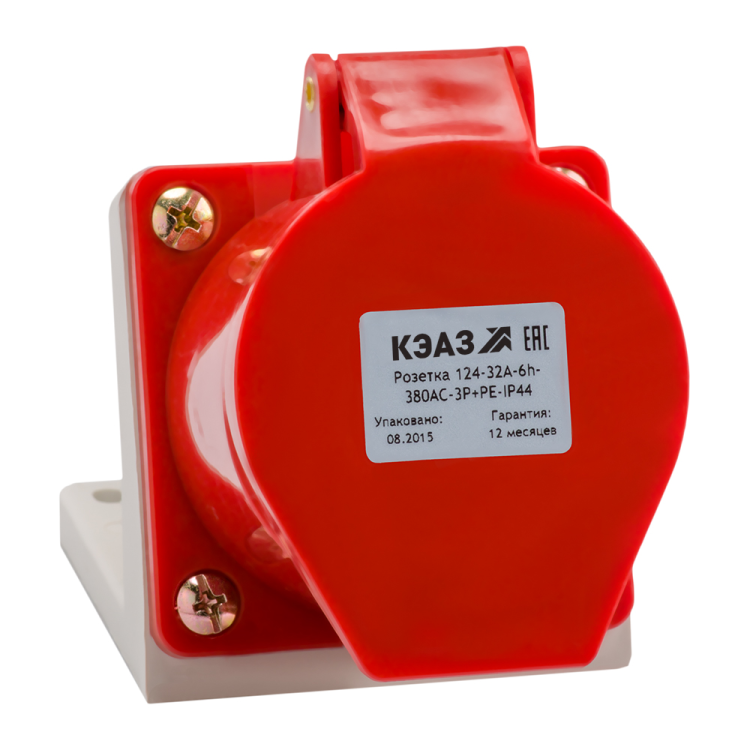

Розетка 124 32А 380В AC 3P+PE 6ч для монтажа на поверхность IP44 КЭАЗ 222756

Розетка 124 32А 380В AC 3P+PE 6ч для монтажа на поверхность IP44 от КЭАЗ - это надёжная силовая розетка с четырьмя полюсами, предназначенная для подключения трёхфазного оборудования с заземлением. Артикул 222756 относится к серии Разъемы силовые и подходит для открытой установки в условиях повышенной запылённости и влажности.

Назначение и область применения

Розетка 124 32А 380В AC 3P+PE 6ч для монтажа на поверхность IP44 используется для временного или постоянного подключения трёхфазных потребителей мощностью до 32 А. Подходит для промышленного оборудования: станков, компрессоров, насосов, сварочных аппаратов, конвейеров. Устанавливается на стену или щит в цехах, на объектах строительства, в логистических комплексах и других местах с высокой нагрузкой и возможным воздействием внешней среды.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток)
• Номинальный ток: 32 А
• Количество фаз: 3
• Количество полюсов: 4 (3 фазы + PE - защитное заземление)
• Степень защиты: IP44 - защищена от брызг воды со всех сторон и от твёрдых частиц размером более 1 мм
• Положение заземляющего контакта: 6 часов - контакт расположен в нижней части розетки, что соответствует стандартному расположению для удобства подключения
• Исполнение: Открытая установка - монтируется на поверхность, не требует углубления в стену
• Тип крепления: Наружное - крепится саморезами через монтажные отверстия
• Способ подключения: Винтовые клеммы - надёжное и проверенное соединение, допускает многократную переподключаемость
• Материал корпуса: Пластик - устойчив к механическим повреждениям и химическим воздействиям
• Ввод кабеля: Уплотнительная гайка - обеспечивает герметичность и фиксацию кабеля диаметром до 12 мм
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Нормативный документ: ТУ3424-079-05758109-2014
• Цвет: Красный - стандартизированная цветовая кодировка для трёхфазных силовых розеток

Совместимость и монтаж

Розетка 124 32А 380В AC 3P+PE 6ч совместима с штепсельными вилками того же типа - 3P+PE, 32 А, IP44. Для правильного монтажа:

• Используйте кабели с жилами сечением 2,5–6 мм2 - оптимально для тока 32 А
• Закручивайте винты клемм с усилием 0,5–0,7 Нм - избыточный момент может повредить пластик
• Убедитесь, что уплотнительная гайка плотно прилегает к кабелю - иначе нарушится степень защиты IP44
• Не используйте розетку в помещениях с постоянным попаданием струй воды - IP44 не предполагает прямого орошения

Безопасность и стандарты

Розетка 124 32А 380В AC 3P+PE 6ч выполнена в соответствии с требованиями ТУ3424-079-05758109-2014. Цвет красный соответствует ГОСТ Р 50030.2-2010 для обозначения трёхфазных силовых соединений. Защитное заземление (PE) обязательно для исключения поражения током при пробое изоляции. Применение в зонах с риском возникновения взрывоопасных смесей не допускается - розетка не взрывозащищённая.

Преимущества

• Высокая прочность корпуса из ударостойкого пластика
• Надёжная фиксация кабеля благодаря уплотнительной гайке
• Чёткая цветовая кодировка снижает вероятность ошибки при подключении
• Простота обслуживания - доступ к клеммам без демонтажа всего устройства
• Поддержание степени защиты IP44 даже после многократных подключений

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в воду или сильного струйного орошения - IP44 недостаточно для таких условий
• Не рекомендуется использовать в средах с агрессивными химическими веществами (кислоты, растворители)
• Не подходит для частого перемещения - не имеет механизма быстрого отсоединения, как, например, вилки IEC 60309
• Не применяется в системах с напряжением выше 400 В или постоянным током
• Климатическое исполнение УХЛ3 не гарантирует работу при температурах ниже −25C

Примеры использования

• Подключение трёхфазного станка с ЧПУ в металлообработке
• Временное питание сварочного аппарата на стройплощадке
• Фиксированный пункт питания для воздушного компрессора в цехе
• Разъём для тестирования оборудования на сборочном участке

Практические советы

• Перед первым подключением проверьте соответствие напряжения сети и номинала розетки - 400 В +-10%
• Обязательно подключите заземляющий проводник к контакту PE - это основа безопасности
• При использовании в пыльных помещениях регулярно осматривайте контакты - грязь может вызвать нагрев
• Для долговечности не затягивайте винты слишком сильно - достаточно легкого усилия рукой
• Если требуется защита от случайного отключения - рассмотрите использование замка или крышки, хотя в данной модели они не предусмотрены
