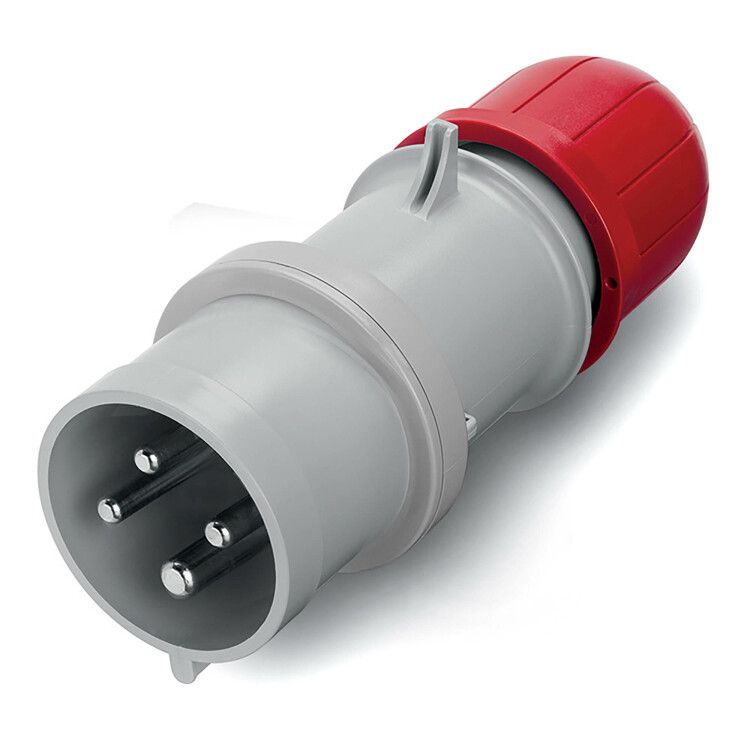

Вилка кабельная Quadro IP44 32А 400В 3P+E DKC (ДКС) DIS2133236

Вилка кабельная DKC (ДКС) артикула dis2133236 - это промышленный разъём типа CEE 3P+E, рассчитанный на работу с оборудованием до 32 А и 400 В. Подходит для временного или постоянного подключения мощной техники, где важна надёжность и защита от внешних воздействий.

Назначение и область применения

Вилка кабельная DKC dis2133236 используется для разъёмного подключения электроприборов к сети через штепсельную розетку того же стандарта. Предназначена для промышленного оборудования, требующего трёхфазного питания с заземлением. Часто применяется на заводах, в мастерских, на стройплощадках и в местах с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Частота: 50 Гц
• Количество полюсов: 4 (3 фазы + PE)
• Степень защиты: IP44 - защищает от брызг воды и предметов более 1 мм
• Сечение кабеля: 2,5–6 мм2
• Материал корпуса: ударопрочный пластик, устойчивый к УФ-излучению
• Кабельный ввод: уплотнительная гайка с цанговым зажимом
• Подключение проводов: винтовые клеммы
• Оrientация: прямолинейная
• Положение заземляющего контакта: 6 часов (по часовой стрелке)
• Габариты: 65×65×164 мм
• Цвет: красный - соответствует цветовой маркировке промышленных разъёмов
• Ударопрочность: класс 5 (высокая механическая прочность)

Совместимость и монтаж

Вилка совместима с розетками CEE 3P+E 32A/400V, в том числе серий Quadro от DKC. Для установки требуется подготовить кабель с подходящим сечением (2,5–6 мм2). Кабель вставляется в корпус, фиксируется уплотнительной гайкой, затем жилы подсоединяются к винтовым клеммам. Обязательно соблюдайте порядок подключения: L1, L2, L3, PE - согласно цветовой маркировке. Напряжение между фазами - 400 В, между фазой и нулём - 230 В.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных разъёмов. Цвет красный указывает на номинальное напряжение 400 В. Защита IP44 предотвращает попадание брызг воды и сторонних предметов, снижая риск поражения током и замыканий. Материал корпуса не поддерживает горение и устойчив к старению под солнечным светом.

Преимущества

• Надёжная фиксация кабеля благодаря уплотнительной гайке и цанговому зажиму - исключает выдергивание и перегиб
• Винтовые клеммы позволяют плотно закрепить провода любого сечения в допустимом диапазоне
• Высокая ударопрочность (класс 5) обеспечивает долгую службу даже в условиях вибраций и механических нагрузок
• Устойчивость к УФ-излучению позволяет использовать в открытых помещениях и на улице
• Ярко-красный цвет легко распознаётся, снижает вероятность ошибки при подключении

Ограничения применения

• Не предназначен для постоянного подключения к стационарному оборудованию - используйте как временное решение или для мобильных устройств
• IP44 не гарантирует защиту от прямого потока воды или погружения - не применять в сырых средах с постоянным орошением
• Не совместим с розетками других типов (например, Schuko, NEMA) - только с CEE 3P+E
• Максимальное сечение кабеля - 6 мм2; использование большего сечения невозможно без доработки
• Не имеет встроенного автоматического выключателя или УЗО - необходимо обеспечивать защиту на уровне щита

Примеры использования

• Переносные сварочные аппараты
• Электродвигатели насосов и компрессоров
• Станки с ЧПУ и конвейеры
• Осветительные установки на стройплощадках
• Временные энергоносители для мероприятий и выставок

Практические советы

• При монтаже проверьте, чтобы все жилы были полностью вставлены в клеммы - слабый контакт вызывает нагрев
• Используйте кабель с медными жилами и качественной изоляцией - алюминий не рекомендуется
• После сборки проверьте герметичность кабельного ввода - при необходимости затяните уплотнительную гайку
• Не вставляйте вилку под нагрузкой - всегда отключайте питание перед подключением/отключением
• При использовании в холодном климате убедитесь, что материал корпуса остаётся эластичным - пластик не должен хрупнуть
• Для систем с частыми перемещениями выбирайте кабель с повышенной гибкостью (например, КГ)
