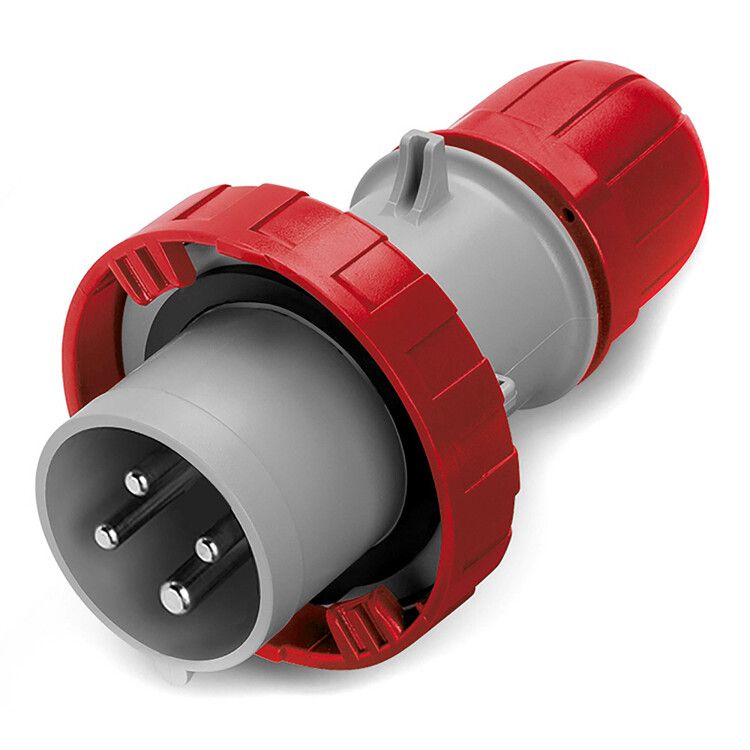

Вилка кабельная IP67 32A 3P+E 400В | DIS2183236 DKC ДКС

Вилка кабельная 32А 3P+E 400В IP67 от бренда DKC (ДКС), артикул dis2183236, предназначена для надежного подключения мобильного оборудования через кабель. Эта модель из серии Quadro обеспечивает безопасную передачу энергии в условиях повышенной запыленности и влажности.

Назначение и область применения

Вилка кабельная 32А 3P+E 400В IP67 используется для создания разъемного соединения между источником питания и оборудованием, которое требует переноса или частой перемещаемости. Подходит для подключения станков, насосов, компрессоров, конвейеров и других промышленных устройств мощностью до 12,8 кВт. Устанавливается на конце кабеля, чтобы обеспечить быстрый и безопасный доступ к сети 400 В.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Частота: 50 Гц
• Количество полюсов: 4 (3 фазы + заземление)
• Степень защиты: IP67 (полная защита от пыли и временного погружения в воду до 1 метра)
• Тип подключения: винтовые клеммы
• Сечение кабеля: 2,5–6 мм2
• Материал корпуса: ударопрочный пластик
• Цвет: красный
• Габариты: 93×93×164 мм
• Оrientация подключения: прямолинейная
• Положение заземляющего контакта: 6 часов (по аналогии с часами)
• Ударопрочность: класс 5 (выдерживает механические нагрузки в промышленной среде)
• Устойчивость к УФ-излучению: да (не теряет цвет и прочность на солнце)
• Кабельный ввод: уплотнительная гайка с герметичным уплотнением

Совместимость и монтаж

Вилка 32А 3P+E 400В IP67 совместима с розетками стандарта CEE 32A/4P, в том числе серий DKS Quadro. Для монтажа требуется зачистка жил кабеля до 6 мм2 и затяжка винтовых клемм моментом 0,8–1,0 Нм. Кабель фиксируется уплотнительной гайкой - после установки она плотно обжимает внешнюю изоляцию, предотвращая вытягивание и попадание влаги. Не используйте кабели с сечением менее 2,5 мм2 - это снижает надежность зажима и увеличивает нагрев.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60309-2 для промышленных разъемов. Конструкция исключает случайное отключение при работе: штыревые контакты закрыты, а заземление всегда замыкается первым и отключается последним. Цвет красный указывает на напряжение 400 В - это соответствует общепринятой цветовой маркировке. Материал корпуса не поддерживает горение и не выделяет токсичных веществ при перегреве.

Преимущества

• Высокая степень защиты IP67 позволяет использовать в сырых, пыльных и открытых помещениях - на стройплощадках, в цехах, на открытых площадках.
• Уплотнительная гайка обеспечивает герметичность без дополнительных уплотнителей.
• Красный цвет легко отличим от других напряжений - снижает риск ошибки при подключении.
• Устойчивость к УФ-излучению делает её пригодной для длительного использования на улице.
• Простая и проверенная винтовая система крепления жил - не требует специальных инструментов.

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие воды (до 30 минут при глубине до 1 м).
• Не работает с автоматическими выключателями или УЗО - это только разъём, без защиты.
• Не рекомендуется применять с кабелями с сечением меньше 2,5 мм2 - возможна потеря контакта и перегрев.
• Не подходит для систем переменного тока выше 400 В или частоты более 50 Гц.
• Не следует использовать в местах с химически активными парами - материал корпуса не рассчитан на агрессивные растворители.

Примеры использования

• Подключение сварочных аппаратов на объектах с ограниченным доступом к стационарной розетке.
• Передвижные осветительные установки на стройплощадках.
• Электроинструменты с длинным кабелем - болгарки, перфораторы, насосы.
• Оборудование в пищевой промышленности, где необходима регулярная мойка (благодаря IP67).
• Временные подключения генераторов к распределительному щиту.

Практические советы

• Перед каждым подключением проверяйте состояние контактных поверхностей - грязь и оксиды снижают надёжность.
• При монтаже кабеля убедитесь, что уплотнительная гайка плотно прилегает к оболочке - иначе нарушится защита IP67.
• Не перетягивайте винты клемм - это повредит медные жилы и вызовет перегрев.
• Для долговечности используйте эту вилку только с розетками того же стандарта и производителя - DKC Quadro обеспечивает точное соответствие геометрии и усилия фиксации.
• Храните изделие в сухом месте - даже при IP67 длительное воздействие влаги внутри корпуса может вызвать коррозию контактов.
