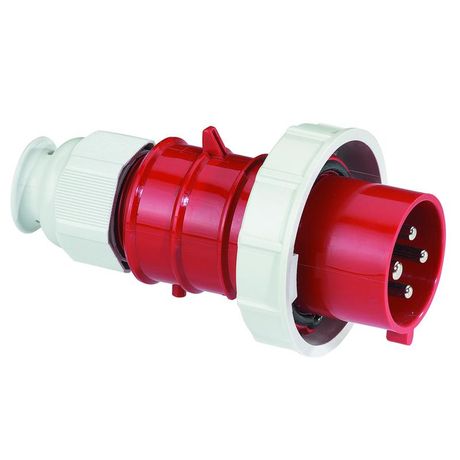

Вилка кабельная 32A 4p 3h 380+440V IP67 Quick-Connect 2148509 I 2148509-Bals Bals

Вилка кабельная Bals 2148509 предназначена для надёжного подключения мощного оборудования к трёхфазной сети 380–440 В. Её конструкция с быстроразъёмным соединением и степенью защиты IP67 делает её подходящей для жестких условий эксплуатации на производстве.

Назначение и область применения

Вилка кабельная Bals 2148509 используется для временного или постоянного подключения трёхфазных потребителей с током до 32 А. Подходит для промышленного оборудования: станков, сварочных аппаратов, компрессоров, конвейеров, систем охлаждения. Применяется там, где требуется частое отключение питания, высокая устойчивость к пыли, влаге и механическим воздействиям.

Технические характеристики

• Максимальный ток: 32 А
• Рабочее напряжение: 380–440 В переменного тока
• Количество полюсов: 4 (три фазы + заземление)
• Оrientация заземляющего контакта: 3 часа (по аналогии с часовым циферблатом - контакт расположен справа нижней части)
• Тип подключения: безвинтовая клемма - провода фиксируются защёлкой, не требует инструментов
• Степень защиты: IP67 - полностью герметична против пыли и выдерживает кратковременное погружение в воду до 1 метра на 30 минут
• Материал корпуса: прочный термостойкий пластик
• Кабельный ввод: уплотнительная гайка - обеспечивает плотную посадку кабеля и предотвращает вытягивание
• Ориентация подключения: прямолинейная - кабель входит прямо, без изгиба
• Цвет: красный - соответствует стандарту IEC для трёхфазных соединений повышенной опасности

Совместимость и монтаж

Вилка совместима с розетками того же типа: 32 А, 4 полюса, IP67, ориентацией заземления 3 часа. Для правильного монтажа:

• Используйте кабели с внешним диаметром, соответствующим уплотнительной гайке - проверьте допустимый диапазон в документации кабеля
• Зачищенные жилы вставляйте в клеммы до щелчка - безвинтовая система самозажима срабатывает автоматически
• Не перегибайте кабель ближе чем на 5 см от вилки - это снижает риск повреждения внутренних контактов
• Перед первым включением убедитесь, что все жилы правильно закреплены - потяните каждую по очереди, чтобы проверить фиксацию

Безопасность и стандарты

Вилка соответствует требованиям международного стандарта IEC 60309 для промышленных штепсельных соединений. Красный цвет указывает на рабочее напряжение выше 250 В. Конструкция исключает случайное отсоединение под нагрузкой благодаря механизму блокировки. Наличие заземляющего контакта в положении 3 часа гарантирует правильную коммутацию в соответствии с европейскими нормами.

Преимущества

• Быстрое подключение и отключение - не нужны отвертки, достаточно вставить и повернуть
• Высокая защита IP67 позволяет использовать в сырых, пыльных и агрессивных средах
• Надёжная фиксация кабеля через уплотнительную гайку снижает риск обрыва
• Красный цвет легко отличается от других типов - минимизирует ошибки при подключении
• Пластиковый корпус устойчив к химическим веществам и УФ-излучению

Ограничения применения

• Не предназначен для работы при температуре ниже -25 C - материал становится хрупким
• Не следует применять в условиях постоянного погружения в жидкости - IP67 не означает водонепроницаемость при длительном контакте
• Не совместима с розетками другой ориентации заземления (например, 6 часов или 9 часов)
• Не рекомендуется для подключения устройств с импульсными нагрузками выше 32 А (например, частотных преобразователей без фильтров)

Примеры использования

• Подключение мобильного сварочного аппарата на стройплощадке
• Электроснабжение насосной станции на открытой площадке
• Временное питание промышленного робота во время обслуживания
• Соединение воздушного компрессора с распределительной сетью цеха

Практические советы

• При замене вилки всегда используйте ту же модель - Bals 2148509 имеет специфическую геометрию контактов, другие аналоги могут не войти
• Проверяйте состояние уплотнительной гайки и резины каждый месяц - при растрескивании заменяйте немедленно
• Не применяйте силовые инструменты при сборке - можно повредить клеммы
• Храните вилку в сухом месте - даже при IP67 долгое хранение в сырости может вызвать окисление контактов
• Обязательно отключайте питание перед отсоединением - хотя система безопасна, работа под нагрузкой сокращает срок службы контактов
