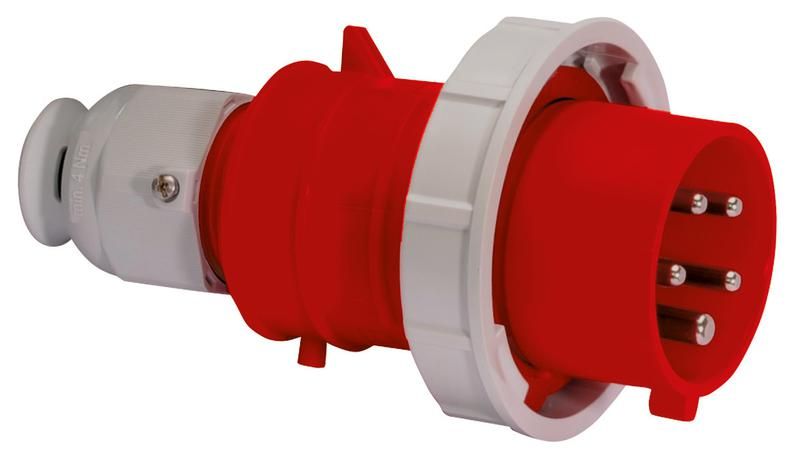

Вилка кабельная 32A 5р(3P+N+PE) 6h 400V IP67 Quick-Connect 21241 I 21241-Bals Bals

Вилка кабельная Bals 21241 предназначена для надёжного подключения мощного оборудования к трёхфазной сети 400 В с защитой от пыли и воды. Подходит для промышленных условий, где важна быстрая сборка и устойчивость к внешним воздействиям.

Назначение и область применения

Вилка кабельная Bals 21241 используется для временного или постоянного подключения электрооборудования к распределительным сетям с напряжением до 400 В. Она обеспечивает соединение трёх фаз, нулевого провода и заземления - то есть 5 полюсов. Применяется на производствах, на стройплощадках, в цехах с высокой запылённостью или влажностью, где требуется безопасное и быстрое подключение станков, насосов, компрессоров и других устройств мощностью до 32 А.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку типичных промышленных потребителей без перегрева;
• Номинальное напряжение: 400 В - соответствует стандартному трёхфазному напряжению в Европе и России;
• Количество полюсов: 5 - три фазы (L1, L2, L3), один рабочий ноль (N), один защитный заземление (PE);
• Степень защиты: IP67 - полностью защищена от пыли и может работать после кратковременного погружения в воду до 1 метра;
• Тип клеммы: безвинтовая - позволяет быстро закрепить жилы кабеля без инструментов;
• Материал корпуса: пластик - устойчив к механическим повреждениям и химическим средам;
• Тип кабельного ввода: уплотнительная гайка - герметично фиксирует кабели диаметром от 8 до 14 мм;
• Оrientация подключения: прямая - удобна для установки в ограниченном пространстве;
• Положение заземляющего контакта: 6 часов - стандартизированное расположение для совместимости с розетками;
• Цвет: красный - визуально отличает её от других типов разъёмов, снижает риск ошибочного подключения.

Совместимость и монтаж

Вилка Bals 21241 совместима с розетками того же типа - 5P 3P+N+PE с аналогичными контактами и положением PE на 6 часов. Для монтажа достаточно:

• Зачистить концы кабеля на 10–12 мм;
• Вставить жилы в соответствующие клеммы (цветовая маркировка внутри корпуса помогает определить назначение);
• Закрутить безвинтовые зажимы до характерного щелчка - проверьте, что провод не выскальзывает;
• Затянуть уплотнительную гайку до плотного прилегания к кабелю - это гарантирует сохранение степени защиты IP67.

Не используйте кабели с диаметром менее 8 мм или более 14 мм - это нарушит герметичность и может привести к выходу из строя.

Безопасность и стандарты

Вилка соответствует требованиям IEC 60309-2 для промышленных штепселей. Конструкция исключает случайное отсоединение под нагрузкой благодаря механизму фиксации. Красный цвет и четкая маркировка контактов снижают риск ошибок при подключении. Напряжение 400 В и ток 32 А соответствуют нормам для промышленного оборудования в РФ и странах ЕАЭС.

Преимущества

• Быстрый монтаж без инструментов - экономит время при обслуживании и замене оборудования;
• Высокая степень защиты IP67 - работает даже в условиях дождя, брызг, пыли и мытья водой;
• Надёжная фиксация кабеля через уплотнительную гайку - предотвращает выдергивание и повреждение жил;
• Чёткая цветовая и ориентационная маркировка - минимизирует человеческий фактор при подключении;
• Простая конструкция - мало деталей, легко диагностировать и ремонтировать.

Ограничения применения

• Не предназначен для постоянного погружения в жидкость - IP67 допускает лишь временное погружение до 30 минут;
• Работает только при температуре от -25C до +60C - вне этого диапазона возможна потеря эластичности уплотнений;
• Не совместим с розетками других серий или брендов, если они имеют другую геометрию контактов или положение PE;
• Не рекомендуется использовать в местах с частыми ударными нагрузками - пластиковый корпус не рассчитан на механические сотрясения.

Примеры использования

• Подключение сварочных аппаратов на объектах;
• Передвижные станки на деревообрабатывающих предприятиях;
• Временные осветительные системы на стройплощадках;
• Оборудование в пищевой промышленности - где требуется регулярная мойка;
• Грузовые лифты и конвейеры с частым переподключением.

Практические советы

• Перед каждым подключением проверяйте целостность уплотнительной гайки и состояние внутренних клемм - грязь или окислы могут вызвать нагрев;
• Используйте кабель с медными жилами минимальным сечением 4 мм2 - для тока 32 А меньшее сечение недопустимо;
• При длительной эксплуатации в условиях повышенной влажности периодически смазывайте контакты специальной антикоррозийной пастой;
• Не пытайтесь адаптировать эту вилку к розеткам с другими контактами - это опасно и нарушает правила безопасности;
• Артикул 21241-BALS - это тот же продукт, что и 21241; различие только в упаковке - выбирайте по доступности.
